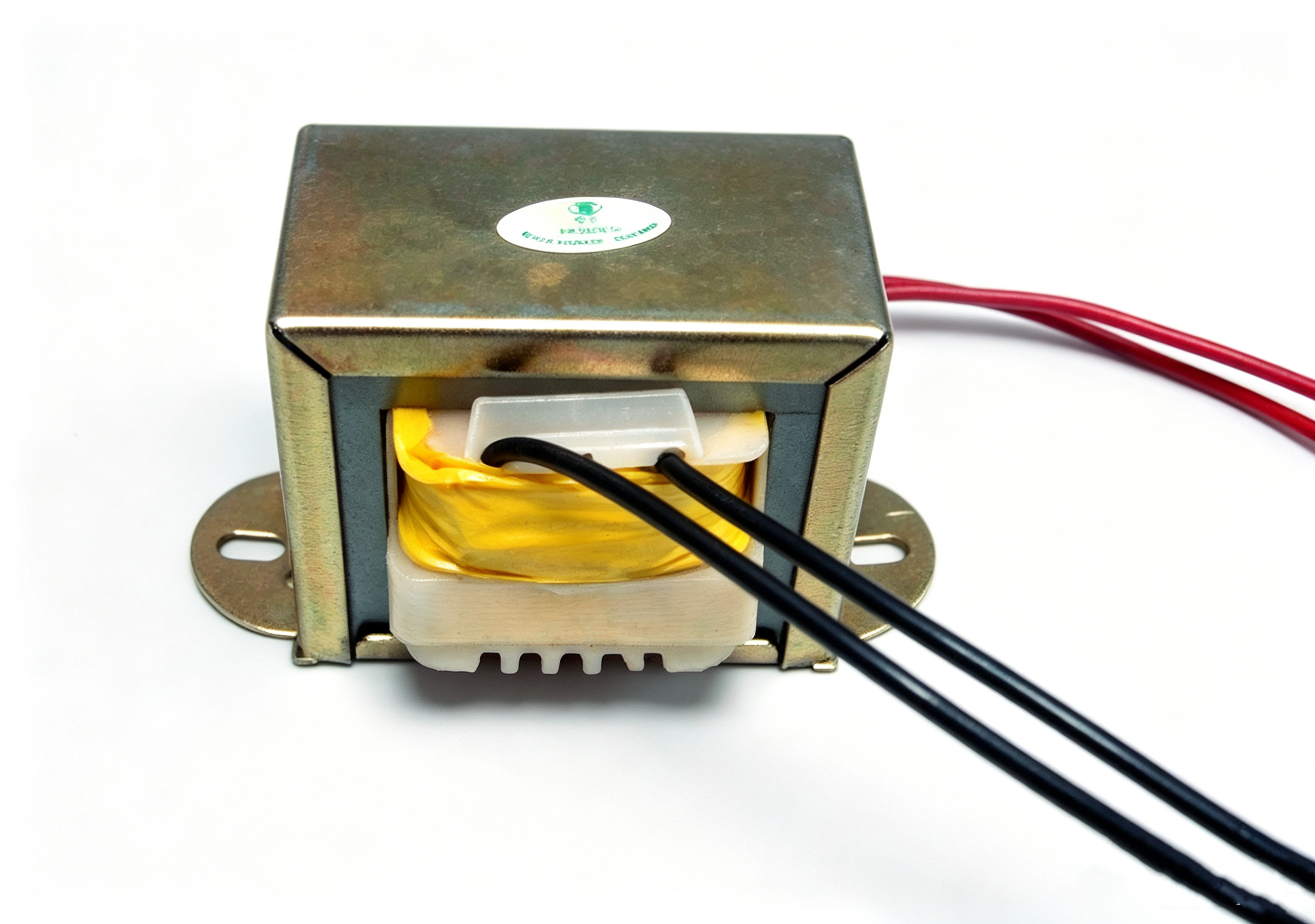

Transformator izolujący audio PCB 8 V: 80 V 1,5 KV dla modemów

To...transformator dźwiękowywyposażony w konstrukcję montu PCB o impedancji 8V:80V, nadającą się do zastosowań w systemach audio i aplikacjach izolacyjnych telekomunikacyjnych.Odporność izolacyjna: ≥10MΩ (DC500V). Wzrost temperatury: ≤30°C (obciążenie znamionowe, pomiar metodą oporu).Temperatura pracy: -25 do +125°C. Temperatura przechowywania: -25 do +85°C. Jest szeroko stosowany w systemach audio, izolacji telekomunikacyjnej, modemach i modemach faksowych SMD.

Wykorzystanie

1. Zgodność z dyrektywą RoHS
2. Szeroko stosowane w systemach audio
3. Elektryczne urządzenia elektryczne
4. Transformatory telekomunikacyjne SMD
5. Transformator telekomunikacyjny zgodny z normami UL 1950 lub EN60950

Specyfikacja elektryczna

1Impedancja: pierwotna (Blk-Grn) /Z/ 8V+/-10%;
wtórne (Blk-Yel) /Z/80V+/-10%
2. DCR: wtórne ((Blk-Yel) 27.3V+/-10%@20°C
Pierwotny ((Blk-Grn) 0,83V+/-10%@20°C
3. Prąd napędowy: wejście pierwotne 3 V 1kHz, 395mA Max.
4. Hi-Pot: AC 1.5kv 50Hz przez minutę między podstawowym do wtórnego i rdzenia.
AC1.5kv 50Hz przez jedną minutę między rdzeniem a wtórnym (w alternatywnym potencjałach 20% wyższych może być stosowany przez jedną sekundę. Prąd odcięcia 1mA)
5. Badanie izolacji: DC500VAC10MΩ min. między uzwojami oraz między uzwojami i rdzeniem.
6Wzrost temperatury: poniżej 30°C dla obciążenia znamionowego, mierzony metodą oporu.
7.Bobbin typ 2811 SK6,Materiał:Nylon 6/6 waga <3g
8. Druty: zgodnie z normą UL3321 TEFLON ((EN50306-2)

9Temperatura pracy: -25 do +125°C

10Temperatura przechowywania: -25 do +85°C

Wnioski

• Systemy audio

• Izolacja telekomunikacyjna

• Modemy

• Modemy faksów SMD

• Izolacja sygnału dźwiękowego

• Sprzęt nadawczy

• Sprzęt komunikacyjny

• Sprzęt dźwiękowy do montażu na PCB

Shinhom Polityka kontroli jakości

Shinhom dąży do zadowolenia klientów, które można osiągnąć poprzez połączenie wysokiej jakości, rozsądnego czasu dostawy,konkurencyjne ceny oraz obsługa klientaW celu zapewnienia, że wytworzone produkty są zgodne z wymaganiami klientów.

Częste pytania

P: Co oznacza impedancja 8V:80V?

A:8V:80V oznacza współczynnik przekształcenia napięcia transformatora.Ten parametr odpowiada funkcji transformacji impedancji transformatora, stosowane do wzmacniania napięcia sygnału audio lub dopasowywania impedancji.

P: Jakie są zalety drutu teflonowego (UL3321)?

A:Drut teflonowy (UL3321) zapewnia doskonałą odporność na wysokie temperatury, odporność chemiczną i izolację,zapewnienie niezawodności elektrycznej i przystosowania do środowiska transformatora podczas długotrwałego użytkowania.

P: Jak ubiegać się o próbki?

A:Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodni.
