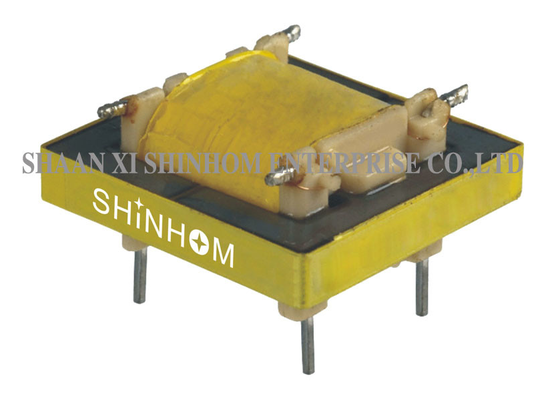

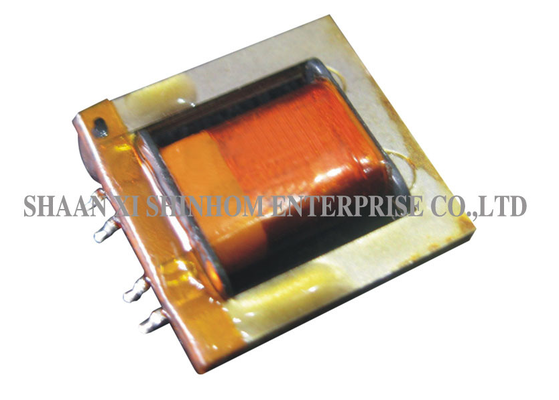

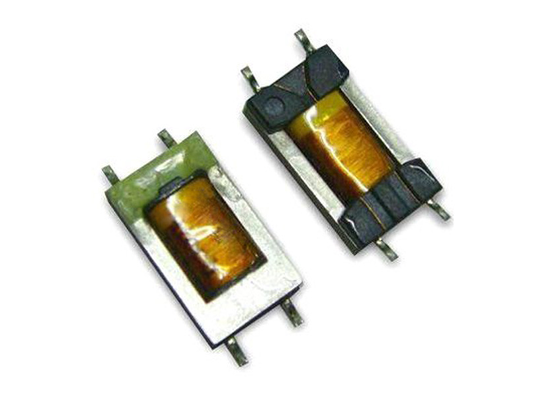

Niskoczęstotliwościowy transformator audio PCB 600:470Ω do izolacji telekomunikacyjnej i sprzętu audio

Transformator audio typu EI

Ten transformator audio typu EI jest produkowany przy użyciu wysokiej jakości materiałów i precyzyjnych procesów nawijania, specjalnie zaprojektowany do transmisji sygnałów audio i zastosowań izolacji telekomunikacyjnej, zapewniając stabilną transmisję sygnału z wysoką wiernością. Produkt charakteryzuje się solidną i niezawodną konstrukcją, nadającą się do różnych urządzeń komunikacyjnych i audio. Jest szeroko stosowany w systemach telefonicznych, prywatnych centralach telefonicznych PABX, modemach, multimedialnym sprzęcie audio i zastosowaniach izolacji telekomunikacyjnej. Jest to idealny wybór do transmisji i izolacji sygnału w dziedzinie audio i komunikacji.

Cechy

• Stosunek impedancji – 600Ω : 470Ω

• DCR (N1) – 100Ω ±10%

• DCR (N2) – 112Ω ±10%

• Stosunek zwojów – N1:N2 = 1:1 ±2% @10KHz, 0.1V

• Tłumienie wtrąceniowe – 2.0 ±0.5dB @1KHz

• THD – ≤ -10dB @600Hz

• Napięcie przebicia – 1875VAC / 1mA / 1 sekunda

• Nadaje się do systemów telefonicznych, PABX, modemów i izolacji telekomunikacyjnej

Specyfikacja elektryczna

1. Stosunek impedancji: 600Ω:470Ω
2. DCR: N1: 100Ω±10%
3. N2: 112Ω±10%
4. Hi-Pot: 1875VAC, 1mA, 1S pierwotne do wtórnego
5. Stosunek zwojów: N1:N2=1:1±2%@10KHz, 0.1V
6. Tłumienie wtrąceniowe: 2.0±0.5dB@1KHz, 0dB
7. Pin4-3 W/H 470Ω
8. Pin1-2 W/H 600Ω
9. THD: -10dB Max@600Hz
10. Pin1-2 do Pin4-3, Pin4-3 W/H470Ω
11. Wejście 50Ω=-71.5dB±15%

Zastosowania

• Systemy telefoniczne

• Prywatne centrale telefoniczne PABX

• Modemy

• Multimedialny sprzęt audio

• Izolacja telekomunikacyjna

• Izolacja sygnału audio

• Sprzęt nadawczy

• Sprzęt komunikacyjny
