Cewka Rogowskiego o wysokiej dokładności Dokładność <1% do pomiaru mocy i rozproszonych systemów pomiarowych

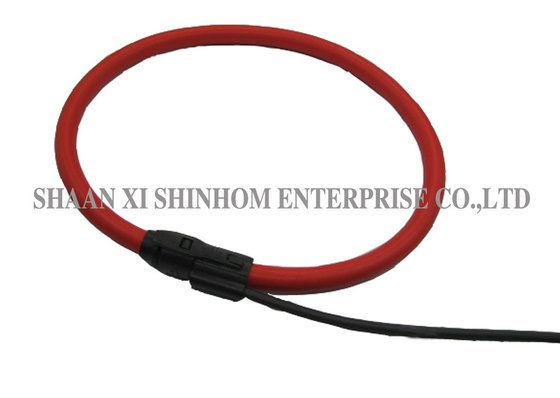

Ten elastyczny czujnik prądu cewki Rogowskiego jest przeznaczony do monitorowania wysokich prądów i zastosowań związanych z pomiarem energii. Wykorzystuje zaawansowaną technologię cewki powietrznej oraz elastyczną konstrukcję zatrzaskową, dopasowując się do przewodników pierwotnych o różnych rozmiarach.Produkt oferuje wysoką czułość, wysoką dokładność i doskonałą liniowość, z silną odpornością na zakłócenia zewnętrzne pola magnetycznego. Może działać stabilnie przez długi czas w trudnych warunkach pracy (temperatura, wilgotność, zakłócenia elektromagnetyczne).Jest szeroko stosowany w pomiarach energii, monitorowaniu stanu, pomiarach rozproszonych, ochronie przekaźnikowej i monitorowaniu prądu wysokiego napięcia. Jest to idealny wybór do pomiaru wysokich prądów i analizy jakości energii.

Cechy

• Możliwość dopasowania do różnych rozmiarów przewodników pierwotnych.
• Charakteryzuje się wysoką czułością, dokładnością, liniowością, minimalnym przesunięciem fazowym.
• Nadaje się do trudnych warunków pracy (temperatura, wilgotność, zakłócenia elektromagnetyczne).
• Zakres prądu: 100A do 100kA
• Dokładność: < 1%
• Przesunięcie fazowe: < 1 stopnia przy 50/60Hz (
• Liniowość: ±0,2% od 10% do 100% znamionowego prądu pierwotnego
• Czułość pozycji przewodu pierwotnego: maksymalnie ± 2%
• Wpływ pola zewnętrznego: maksymalnie ± 1,5%
• Napięcie robocze cewki: 1000VRMS lub 1000VDC
• Wytrzymałość dielektryczna cewki na przepięcia: 5kVRMS przez 1 minutę
• Temperatura pracy: -20ºC do +60ºC
• Przewody: Kabel ekranowany lub zgodnie z potrzebami klienta

Zastosowania

• Liczniki energii
• Monitorowanie stanu
• Rozproszone systemy pomiarowe
• Piec elektryczny
• Ochrona przekaźnikowa
• Monitorowanie prądu uziemienia
• Monitorowanie prądu wysokiego napięcia

Specyfikacja

Oto różne specyfikacje do wyboru.

FAQ

P: Jaka jest dokładność i liniowość cewki Rogowskiego?

O: Ta cewka Rogowskiego oferuje dokładność <1% i liniowość ±0,2% (w zakresie 10%-100% znamionowego zakresu prądu), zapewniając precyzyjny pomiar prądu w całym zakresie, odpowiedni do pomiaru energii i precyzyjnego monitorowania.

P: Jakie jest przesunięcie fazowe tego produktu?

O: Przy częstotliwości sieciowej 50/60Hz przesunięcie fazowe wynosi <1° (typowo <0,5°). Niskie przesunięcie fazowe zapewnia dokładny pomiar mocy, odpowiedni do analizy jakości energii i pomiaru mocy.

P: Czy ten produkt jest wrażliwy na pozycję przewodu i zewnętrzne pola magnetyczne?

O: Czułość pozycji przewodu wynosi ±2% Max, a wpływ zewnętrznego pola magnetycznego wynosi ±1,5% Max. Oznacza to, że cewka Rogowskiego ma dobrą odporność na zmiany pozycji przewodu i zakłócenia zewnętrzne pola magnetycznego, zapewniając stabilny i niezawodny pomiar.
