Transformator prądu wysokiej częstotliwości serii ACST 10A do przełączania źródeł zasilania

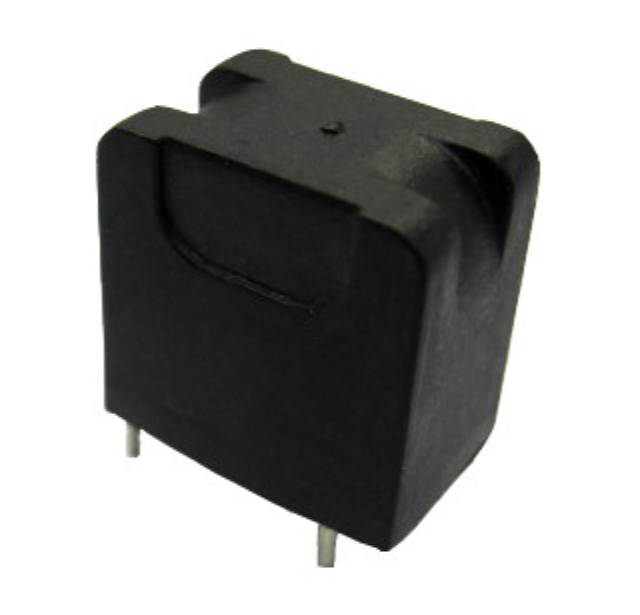

Wysokoczęstotliwościowy przekładnik prądowy serii ACST

Przekładnik prądowy wysokiej częstotliwości serii ACST jest wykonany z ognioodpornej obudowy PBT 94V0 i enkapsulacji żywicą epoksydową, zaprojektowany specjalnie do zasilaczy impulsowych i przetwornic DC-DC, zapewniając wysoką precyzję, stabilność i wysoką izolację. Produkt charakteryzuje się solidną i niezawodną konstrukcją z niskoprofilowym montażem bezpośrednio na płytce drukowanej i rdzeniem toroidalnym. Spełnia wymagania dotyczące napięcia probierczego 4000V i szerokiego zakresu temperatur pracy. Nadaje się do zasilaczy impulsowych, filtrowania EMI i sprzętu komunikacyjnego. Jest to idealny wybór dla wysokoczęstotliwościowych przekładników prądowych w zastosowaniach pomiaru prądu i zarządzania energią.

CECHY:

1. Niski profil, bezpośrednio na płytkę drukowaną.
2. Obudowa PBT 94V0, odporna na spalanie żywica epoksydowa, stabilna.
3. Wysokoczęstotliwościowy przekładnik prądowy toroidalny
4. Zakres prądu: do 10A maksymalnie
5. Przekładnia: 1:500, 1:1000

ZASTOSOWANIA:

1. Wyjście zasilacza impulsowego i obwody wygładzające
2. Stosowany jako dławik dla wysokoczęstotliwościowych zasilaczy impulsowych (SMPs)
3. Środki zaradcze przeciwko tętnieniom impulsowym
4. Filtry EMI/RFI
5. Przetwornice DC/DC
6. Urządzenia IP i OP

INFORMACJE TECHNICZNE:

1. Zakres częstotliwości pracy: 20Hz~500Hz
2. Rezystancja izolacji: 500V DC >100MΩ
3. Hi-Pot: 4000V 1mA 60S
4. Zakres temperatur: -25°C do +85°C
5. Temperatura przechowywania: -40°C do +105°C
6. Odporność na ciepło lutowania: 260°C przez 10 sekund
7. Oznakowanie: Numer części i kod daty

FAQ

P: Czy zapewniacie wsparcie techniczne i rekomendacje dotyczące wyboru?

O: Tak. Posiadamy profesjonalny zespół techniczny, który może zapewnić rekomendacje dotyczące wyboru i rozwiązania niestandardowe w oparciu o scenariusze zastosowań klienta i wymagania obwodu.

P: Czy próbki są bezpłatne? Jak szybko mogę je otrzymać?

O: Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych. W celu uzyskania szczegółowych informacji o polityce kosztów wysyłki, prosimy o kontakt z naszym zespołem sprzedaży w celu potwierdzenia.

P14: Jak radzicie sobie z problemami jakościowymi, jeśli wystąpią?

O: Zapewniamy zgodność produktu poprzez kontrolę jakości przychodzącej i 100% testowanie jakości przed wysyłką. Jeśli wystąpią problemy z jakością, prosimy o niezwłoczny kontakt z naszym zespołem sprzedaży. Zapewnimy rozwiązania w zakresie zwrotu/wymiany lub wsparcia technicznego.
