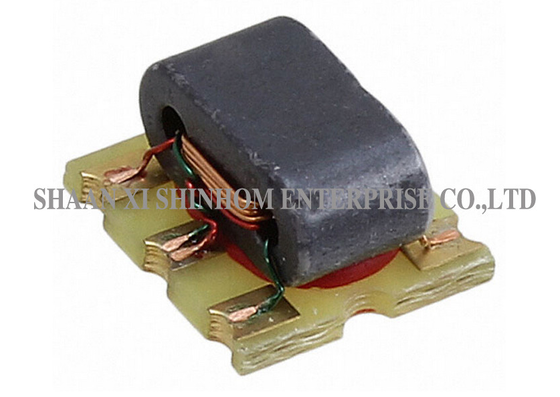

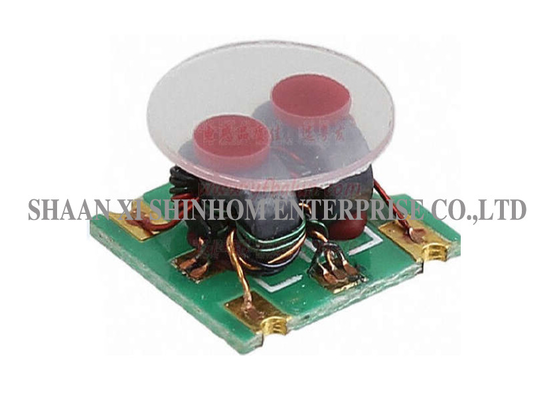

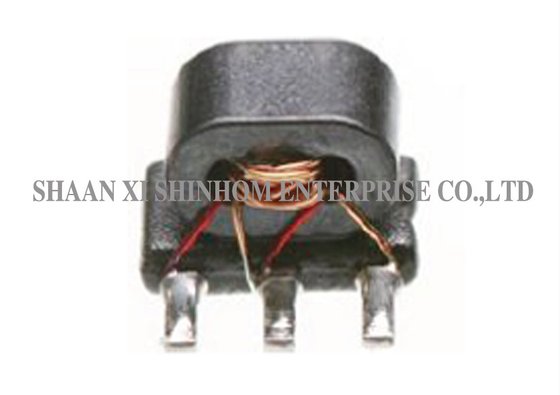

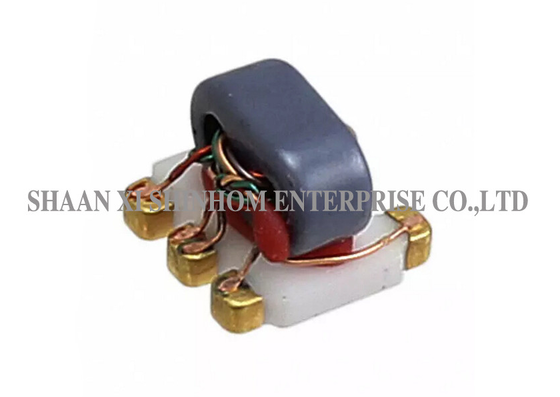

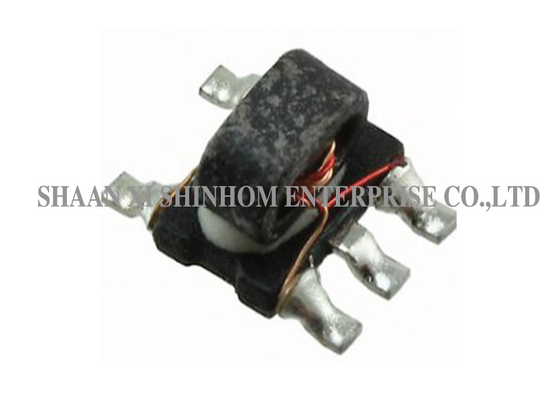

szerokopasmowa linia przesyłowa Balun 1:2 75Ω 5-1250MHz dla przednich końcówek RF

Ten balun transformator RF linii transmisyjnej 1:2 jest przeznaczony do zastosowań w szerokopasmowej komunikacji bezprzewodowej i konwersji sygnałów RF. Wykorzystuje strukturę linii transmisyjnej do jednoczesnego osiągnięcia transformacji impedancji 1:2 oraz konwersji sygnału symetrycznego/niesymetrycznego. Produkt wykorzystuje obudowę SMD z ultraszerokim zakresem częstotliwości (5-1250 MHz), niskimi stratami na linii głównej oraz stabilną i niezawodną charakterystyką balansu amplitudy/fazy w szerokim zakresie częstotliwości. Jest szeroko stosowany w odbiornikach/nadajnikach VHF/UHF, wzmacniaczach push-pull, systemach antenowych i szerokopasmowych sieciach dopasowania w zastosowaniach RF. Jest to idealny wybór do transformacji impedancji i konwersji sygnału w systemach 75 Ω.

Cechy:

• Impedancja 1:2
• Impedancja charakterystyczna 75 Ω
• Moc RF: 0,5 W
• Prąd stały: 30 mA
• Częstotliwość: od 5 do 1250 MHz

Zastosowania

• Szerokopasmowa komunikacja bezprzewodowa
• Odbiorniki VHF/UHF
• Nadajniki VHF/UHF
• Wzmacniacze push-pull
• Systemy antenowe
• Moduły front-end RF
• Szerokopasmowe dopasowanie impedancji
• Urządzenia pomiarowe i testowe

SPECYFIKACJE ELEKTRYCZNE (25°C, Z=75Ω)

• Częstotliwość: 5-1250 MHz
• Temperatura pracy: od -40°C do 85°C
• Temperatura przechowywania: od -55°C do 100°C

FAQ

P: Jak nawiązujemy z Państwem długoterminowe, dobre relacje biznesowe?

O: Nalegamy na wysoką jakość produktów i szybką dostawę, aby zapewnić naszym klientom wygrywanie większej liczby projektów. Jednocześnie traktujemy każdego klienta jak przyjaciela i szczerze z nimi współpracujemy, budując długoterminową przyjaźń.

P: Jak kontrolują Państwo jakość?

O: Kontrolujemy jakość produktów poprzez kontrolę jakości przychodzącej (IQC) oraz 100% testowanie jakości przed pakowaniem i wysyłką, zapewniając, że każdy produkt spełnia specyfikacje.

P: Jaka jest minimalna ilość zamówienia (MOQ)?

O: Minimalna ilość zamówienia różni się w zależności od typu produktu. MOQ dla produktów standardowych wynosi zazwyczaj 1000 sztuk, podczas gdy produkty niestandardowe mogą wymagać wyższego MOQ. Małe zamówienia próbne można negocjować. Prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania szczegółowych wymagań.

P: Jak balans amplitudy ±1,8 dB i balans fazy ±7° wpływają na wydajność systemu w szerokim zakresie częstotliwości 5-1250 MHz?

O: W ultraszerokim zakresie 10 oktaw specyfikacje te zapewniają, że sygnał różnicowy utrzymuje akceptowalny balans w całym paśmie, skutecznie tłumiąc harmoniczne parzystego rzędu i szumy współbieżne.

P: W jaki sposób balun linii transmisyjnej 1:2 osiąga transformację impedancji z 75 Ω do 150 Ω?

O: Wykorzystuje strukturę linii transmisyjnej do konwersji sygnału niesymetrycznego 75 Ω na sygnał różnicowy 150 Ω (lub odwrotnie), nadający się do dopasowania systemu 75 Ω do obciążenia różnicowego 150 Ω, takiego jak stopień wejściowy wzmacniacza push-pull.
