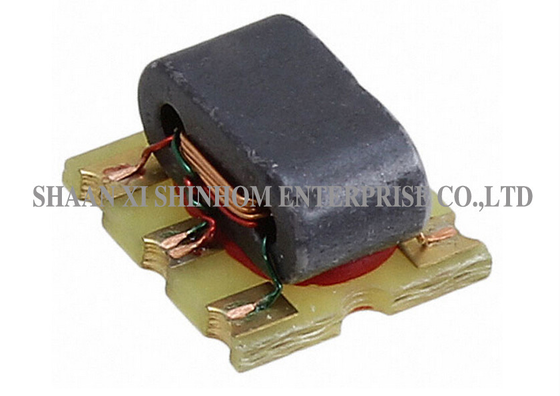

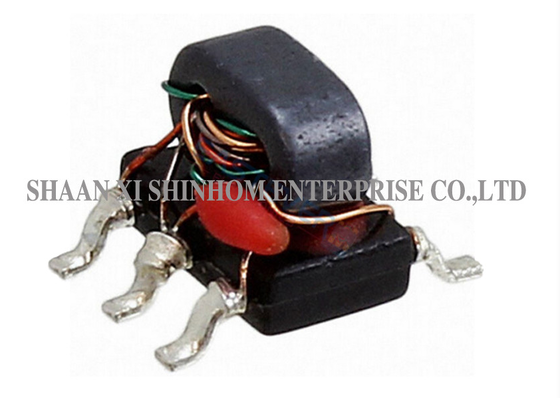

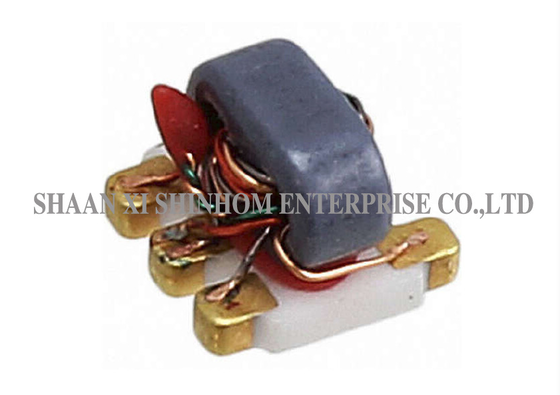

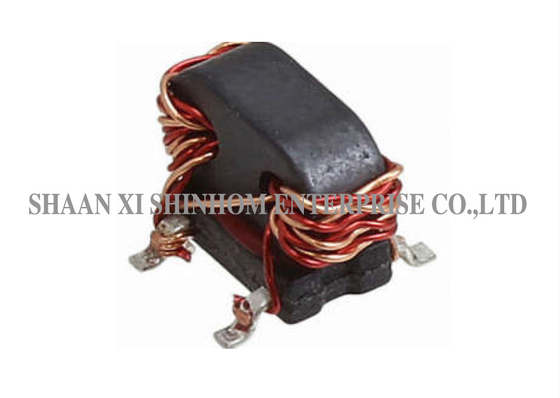

Transformator Balun 1:4CT 75Ω 0,5W 1-350MHz dla systemów antenowych

W sprawie1Przekształtnik RF balun SMD 4CTjest przeznaczony do szerokopasmowej komunikacji bezprzewodowej i konwersji sygnałów RF.struktura wiązana z prądemw celu osiągnięcia transformacji impedancji i konwersji sygnału zrównoważonego/niezrównoważonego, oferujączasięg szerokiej częstotliwościa takżedoskonała równowaga amplituda/fazacharakterystyki.Produkt wykorzystujePakiet SMDzniskie straty na linii główneja takżedobra strata zwrotu wejściawydajność, zapewniając wysoką wydajność transmisji sygnału i niskie odbicie.Jest powszechnie stosowany wOdbiorniki/przekaźniki VHF/UHF,Zwiększacze wciągu-push,systemy anten, orazszerokopasmowe sieci dopasowującejest idealnym wyborem do przekształcania impedancji i konwersji sygnału w systemach 75Ω.

Charakterystyka:

• 1: 4CT Impedancja
• Moc RF: 0,5 W
• Prąd stały: 30mA
• 75Ω Impedancja charakterystyczna
• Częstotliwość: 1-350MHz
• Temperatura pracy: -40°C do 85°C
• Temperatura przechowywania: -55°C do 100°C

Wnioski

• łączność bezprzewodowa szerokopasmowa

• Odbiorniki VHF/UHF

• Odbiorniki VHF/UHF

• Wzmocnienie wciągające

• Systemy antenowe

• Moduły RF przednie

• Dopasowanie impedancji szerokopasmowej

• Sprzęt do badań i pomiarów

Specyfikacje elektroniczne ((25°C,Z=75Ω)

Częste pytania

P: Jak ubiegać się o próbki?

A:Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodniMOQ i czas realizacji zamówionych produktów zostaną potwierdzone osobno.

P: Czy wspieracie małe zamówienia próbne?

A:Rozumiemy potrzeby weryfikacji klientów na wczesnym etapie rozwoju nowego produktu.Zamówienia próbne otrzymują takie same standardy jakości i zobowiązania w zakresie dostaw jak zamówienia masoweProszę skontaktować się z naszym zespołem sprzedaży.

P: W jaki sposób transformator balun 1:4CT osiąga przekształcenie impedancji z 75Ω do 300Ω?

A:Wykorzystuje strukturę sprzężoną z strumieniem do konwersji sygnału jednoosobowego 75Ω do sygnału różnicowego 300Ω (lub odwrotnie), nadającego się do dopasowania systemu 75Ω do obciążenia różnicowego 300Ω.

P: Jaki jest wpływ równowagi amplitudy ± 0,5 dB i równowagi fazowej ± 5° na wzmacniacze push-pull?

A:Te specyfikacje zapewniają, że sygnały różnicowe mają spójną amplitudę i precyzyjną odwrotność fazy.zmniejsza zniekształcenie sygnału, i zwiększa liniowość wzmacniacza.
