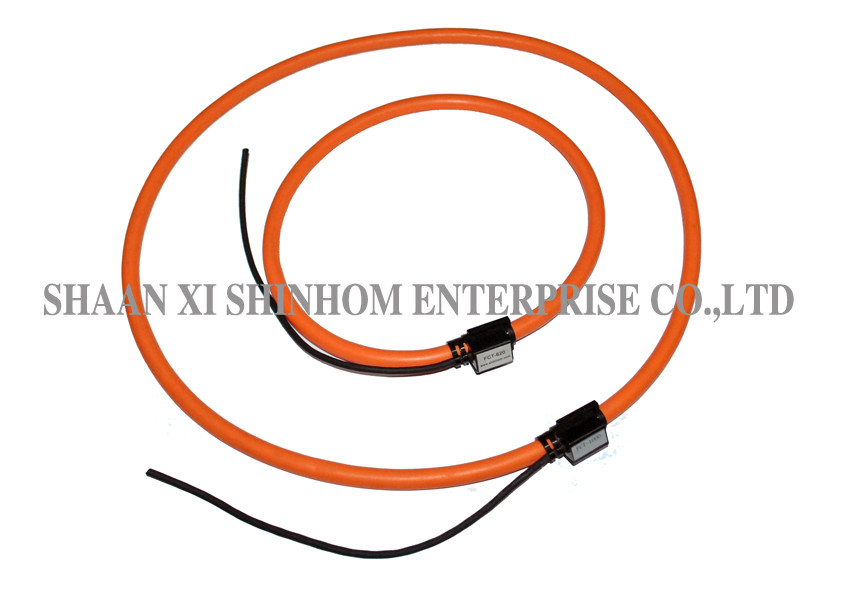

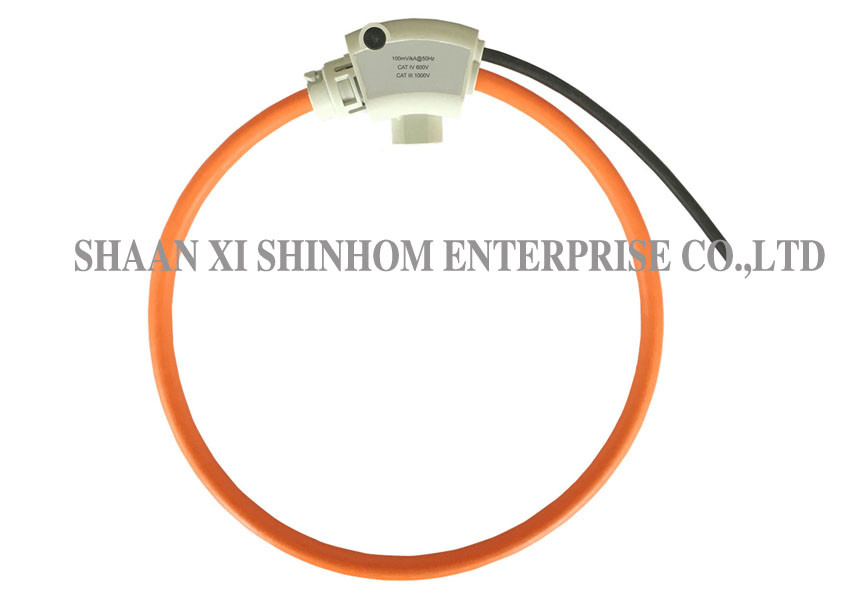

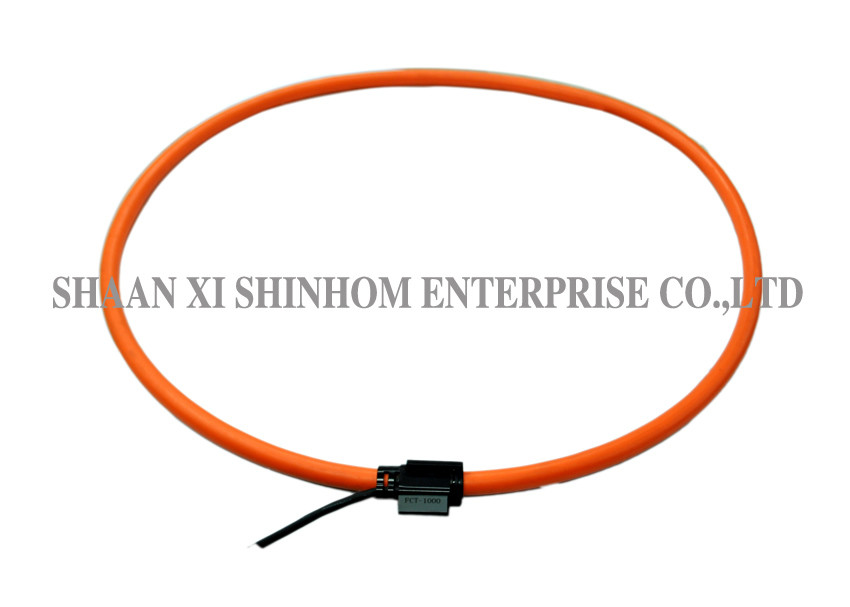

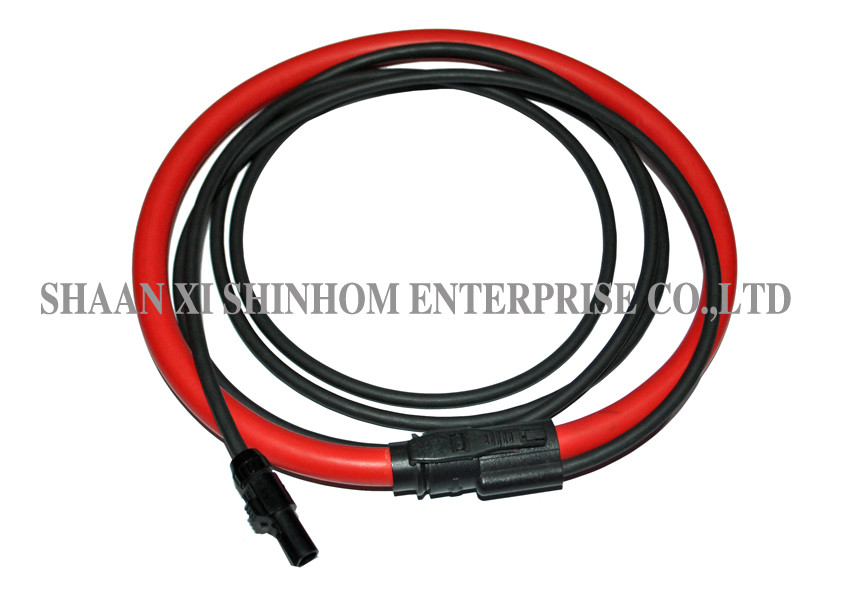

Toroidalny transformator prądu, Rogowski przetwornik prądu IP67

100szt
MOQ
negotiable
Cena £
Toroidalny transformator prądu, Rogowski przetwornik prądu IP67
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Elastyczny czujnik prądu cewki Rogowskiego: Ce, RoHS
Izolacja: 3000V
Stopień ochrony IP: IP67
Struktura cewki: Toroidalny
Użycie: obecny
dostosować: dostosować
Podkreślić:

Przekładnik prądowy ct

,

przekładnik prądowy wysokiej częstotliwości
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria ZRC
Zapłata
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
opis produktu

Elastyczny przekładnik prądowy dla 1A - 10000A mierzący 40mV / 80mV / 100mV wyjście przy 1000A BNC zaciskowy elastyczny rogow

Zaciskanie Elastyczna cewka Rogowskiego Przekładnik prądowy to przetwornik prądu AC do stałej instalacji.

Łączą zalety cienkiej, elastycznej cewki Rogowskiego (sensownej) z kondycjonerem sygnału

dokładny, prawdziwy pomiar wartości skutecznej napięcia lub prądu.

funkcje

Wysoka liniowość od 1A do 100kA

Szeroki zakres dynamiki

Bardzo przydatny w przypadku dużych rozmiarów lub niewygodnych przewodów lub w miejscach o ograniczonym dostępie

Brak zagrożenia ze strony wtórnego obwodu otwartego

Nie uszkodzone przez duże przeciążenia

Nieinwazyjny, brak zasilania z głównego

Równomierność pomiaru w dowolnym położeniu przewodu wewnątrz cewki

Doskonały stopień odrzucenia zewnętrznego przewodnika prądowego

Aplikacje

Urządzenia pomiarowe, oprzyrządowanie laboratoryjne

Systemy monitorowania i sterowania zasilaniem

Pomiar tętnienia prądu stałego

Monitorowanie harmonicznych i stanów nieustalonych

Miernik mocy, czujnik ranalyzera Powe

Specyfikacja

TRANSDUKTOR
Długość cewki: 210/350/420/510/600/800 mm
Wewnętrzna średnica: 60/103/125/155/180/245 mm (± 10%)
Przekrój cewki: 6,5 ± 0,2 mm / 8 ± 0,2 mm / 10 ± 0,2 mm
Zapięcie: bagnet
Materiał: termoplastyczny UL94-V0
Kolor: cewka: czarny, czerwony, żółty, niebieski (inny kolor można dostosować)
jednostka zamykająca: czarna

PRZEWÓD ŁĄCZĄCY
Rodzaj: kabel (z 3-przewodowym zaciskiem)
Kabel + BNC / O Scilloscope Interfejs
Długość: 3000 mm (standard), inna długość może być dostosowana.
Materiał: Xy23 / 0,1 Ts / 2C + A + B
Kolor: czarny pomarańczowy

PARAMETRY ELEKTRYCZNE
Poziom wyjściowy (RMS): 40mV / 1000A @ 50Hz
80mV / 1000A @ 50Hz
100mV / 1000A @ 50Hz
Precyzja: klasa 1.0 (cewka musi być skalibrowana impedancją obciążenia wzmacniacza / integratora)
Liniowość (10% do 100% zakresu): ± 0,1% odczytu
Zakres częstotliwości / przepustowość: około 10Hz do 10MHz
Przesunięcie fazowe: 90 °
Czułość pozycji przewodu: ± 2% maksimum
Wpływ pola zewnętrznego: ± 2% maksimum

WARUNKI ŚRODOWISKA
Temperatura robocza: od -20 ℃ do + 75 ℃
Temperatura przechowywania: od -30 ℃ do + 75 ℃ (sugeruje normalną temperaturę)

Bezpieczeństwo
Napięcie robocze (max): 1000Vrms CATIII
600Vrms CATIV
Test Hipot 3000Vrms @ 50 / 60Hz 1min.

Wymiar

Wymiary (mm) ZRC-210 ZRC-350 ZRC-420 ZRC-510 ZRC-600 ZRC-800
Rozmiar okna ((mm) ± 10% 60mm 103 mm 125 mm 155 mm 180 mm 245 mm
B Cewka Rogowskiego OD (mm) ± 10% 73mm 120 mm 141mm 171 mm 201mm 266 mm
C Średnica cewki Rogowskiego 6,5 mm 8 mm 8 mm 8 mm 10,5 mm 10,5 mm
D Średnica przewodu drutowego 4 mm 4 mm 4 mm 4 mm 4 mm 4 mm

Oto kilka specyfikacji do wyboru.
