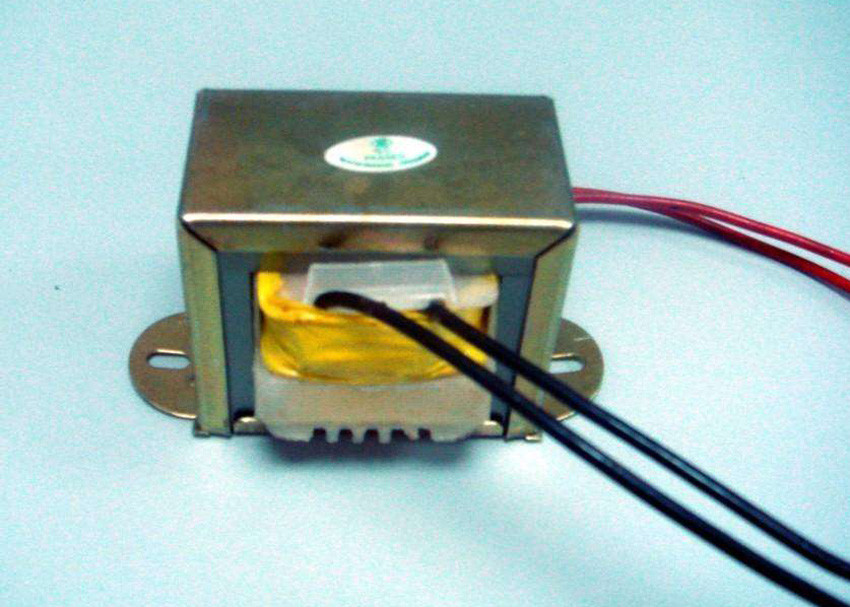

Transformator częstotliwości audio PCB, miniaturowy transformator wyjściowy audio

Transformator audio, mały PCB Miniture Transformator, transformator PCB i transformator audio

FUNKCJE:

1. Zgodność z dyrektywą RoHS
2. Szeroko stosowany w systemach audio
3. Izolowany transformator telekomunikacyjny
4. SMD faksowe transformatory telekomunikacyjne SMD
5. Audio spełnia transformator telekomunikacyjny UL 1950 lub EN60950

Specyfikacja elektryczna

1. Impedancja: pierwotna (Blk-Grn) / Z / 8V +/- 10%;
wtórny (Blk-Yel) / Z / 80V +/- 10%
2. DCR: Wtórny (Blk-Yel) 27,3 V +/-10% @ 20℃
Podstawowy (Blk-Grn) 0,83V +/-10 %@20℃
3. Prąd wzbudzający: Wejście Pierwotne 3 V 1 kHz, 395 mA Maks. (Blk - Grn).
4. Hi-Pot: 1,5 kV AC 50 Hz przez jedną minutę między podstawowym a wtórnym ＆ rdzeniem.
AC1.5kv 50Hz przez jedną minutę między rdzeniem a wtórnym. (Przy potencjale alternatywnym można zastosować o 20% więcej na jedną sekundę. Prąd odcięcia 1mA)
5. Test izolacji: DC500VAC10MΩ min. Między uzwojeniami i między uzwojeniami a rdzeniem.
6. Wzrost temperatury: mniej niż 30 stopni dla obciążenia znamionowego, Mierzone, metoda oporu.
7. Szpulka typu 2811 SK6, materiał: nylon 6/6 waga <3g
8. Przewody: zgodnie z UL3321 TEFLON (EN50306-2)

9. Temperatura pracy: od -25 do + 125 ° C

10. Temperatura przechowywania: od -25 do + 85 ° C
