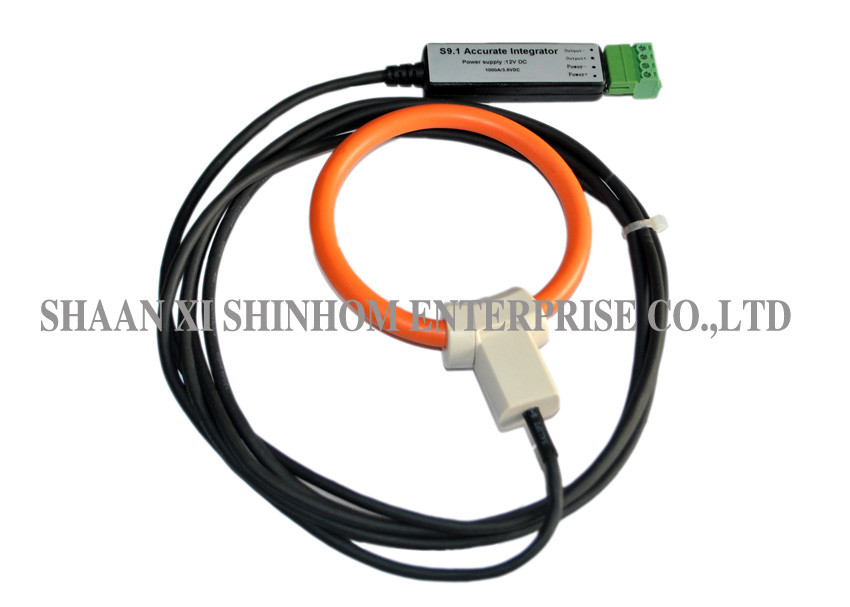

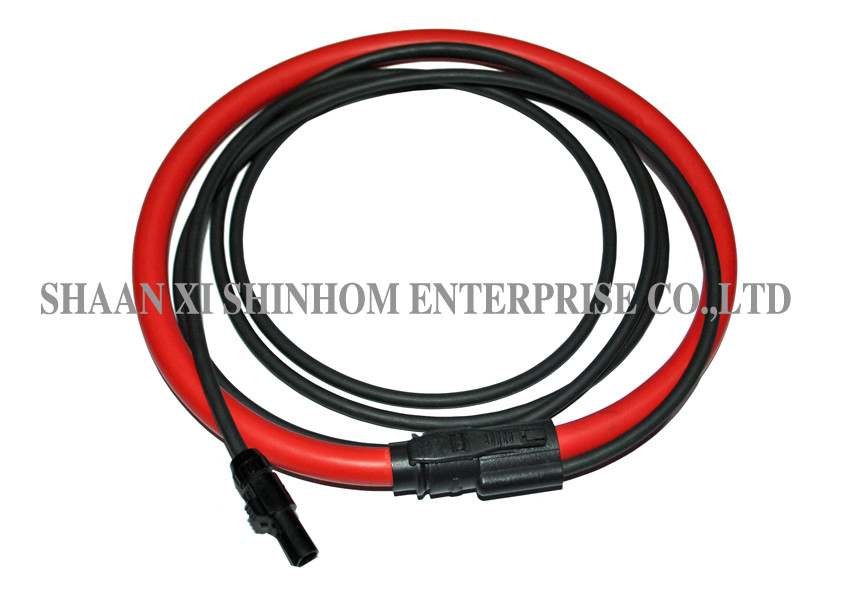

Elastyczny transformator do wykrywania prądu, przekładnik prądowy cewki Rogowskiego CT

Elastyczne czujniki prądu Rogowskiego Coil Up 100KA, przekładnik prądowy z dzielonym rdzeniem 0-5 V

funkcje

• Potrafi pomieścić zakres rozmiarów pierwotnych przewodników.
• Charakteryzuje się wysoką czułością, dokładnością, liniowością, minimalnym przesunięciem fazowym.
• Odpowiedni do trudnych warunków pracy (temperatura, wilgotność, EMI).
• Zakres prądu: 100A do 100kA
• Dokładność: <1%
• Przesunięcie fazy: <1 stopień przy 50/60 Hz (<0,5 stopnia typowo) / li>
• Liniowość: ± 0,2% od 10% do 100% znamionowego prądu pierwotnego
• Czułość pierwotnej pozycji przewodu: ± 2% maksimum
• Wpływ pola zewnętrznego: maksimum ± 1,5%
• Cewka Napięcie robocze: 1000VRMS lub 1000VDC
• Odporność na przepięcia dielektryczne cewki: 5kVRMS przez 1 minutę
• Temperatura pracy: od -20ºC do + 60ºC
• Przewody: ekranowany kabel lub według potrzeb klienta

Aplikacje

• Mierniki mocy
• Monitorowanie stanu
• Rozproszone systemy pomiarowe
• Piec elektryczny
• Zabezpieczenie przekaźnika
• Monitorowanie prądu uziemiającego
• Monitorowanie prądu wysokiego napięcia

Specyfikacja

Oto kilka specyfikacji do wyboru.
