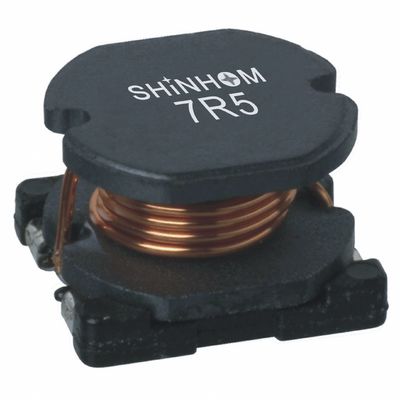

Indukcyjne cewki indukcyjne z pojedynczą cewką Montaż nieekranowanej SMD wysokiej częstotliwości

SDR Seria SDR Wysokiej jakości nieekranowany induktor mocy, wysoki prąd, indukcyjność od 1,0 uH do 1200 uH

CECHY:

· Indukcyjność: 1uH do 1,2mH

· Prąd do 4,5 A.
· Duży prąd
· Płaski blat do Pick & Place
· Niska cena

PRZEWODNIK KUPOWANIA:

1. CZĘSTOTLIWOŚĆ BADANIA (L) z HP4284A i HP4285A (dopuszczalny równoważny)
1. 0–8,2 μH (7,95 MHz) 10–82 μH (2,52 MHz) 100–1200 μH (1 kHz)
2. Tolerancja indukcyjności
SDR0302 1,0-470 μH ± 20% (M)
SDR 0403 1,0–27 μH ± 20% (M) 33–470 μH ± 10% (K)
SDR0503 1,0-2,7 μH ± 20% (M) 33-1000 μH ± 10 (K)
SDR0504 1,0-27 μH ± 20% (M) 33-47 μH ± 15% (L) 56-1000 μH ± 10% (K)
SDR0703 10–47 μH ± 20% (M) 56–470 μH ± 10% (K)
SDR 0705 10–470 μH ± 20% (M)
SDR1004 10–47 μH ± 20% (M) 56-560 μH ± 10% (K)
SDR1005 10-39μH ± 20% (M) 47-820μH ± 10% (K)
SDR1008 10-82μH ± 20% (M) 100-1200μH ± 10% (K)
3. DCR: GW813 lub QuadTech 1880 Milliohmmeter
4. IDC Max zmniejsza się o 10% w stosunku do wartości początkowej

SPECYFIKACJA:

· Temperatura pracy: od -40 ℃ do + 85 ℃
· Temperatura przechowywania: od -40 ℃ do + 105 ℃
· Metody lutowania: Faza pary, Reflow podczerwieni
· Odporność na ciepło lutowania: 260 ℃ przez 10 sekund
· Odporność na rozpuszczalniki: zgodny z MIL-STD-202E

Uwaga: Specyfikacje produktu można dostosować.
