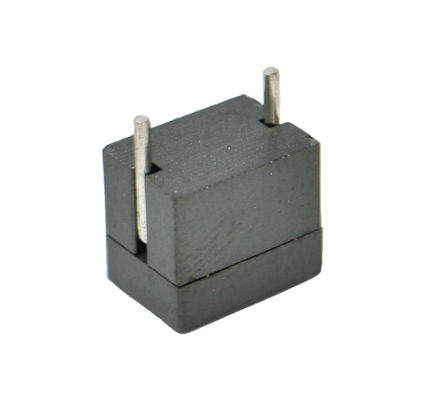

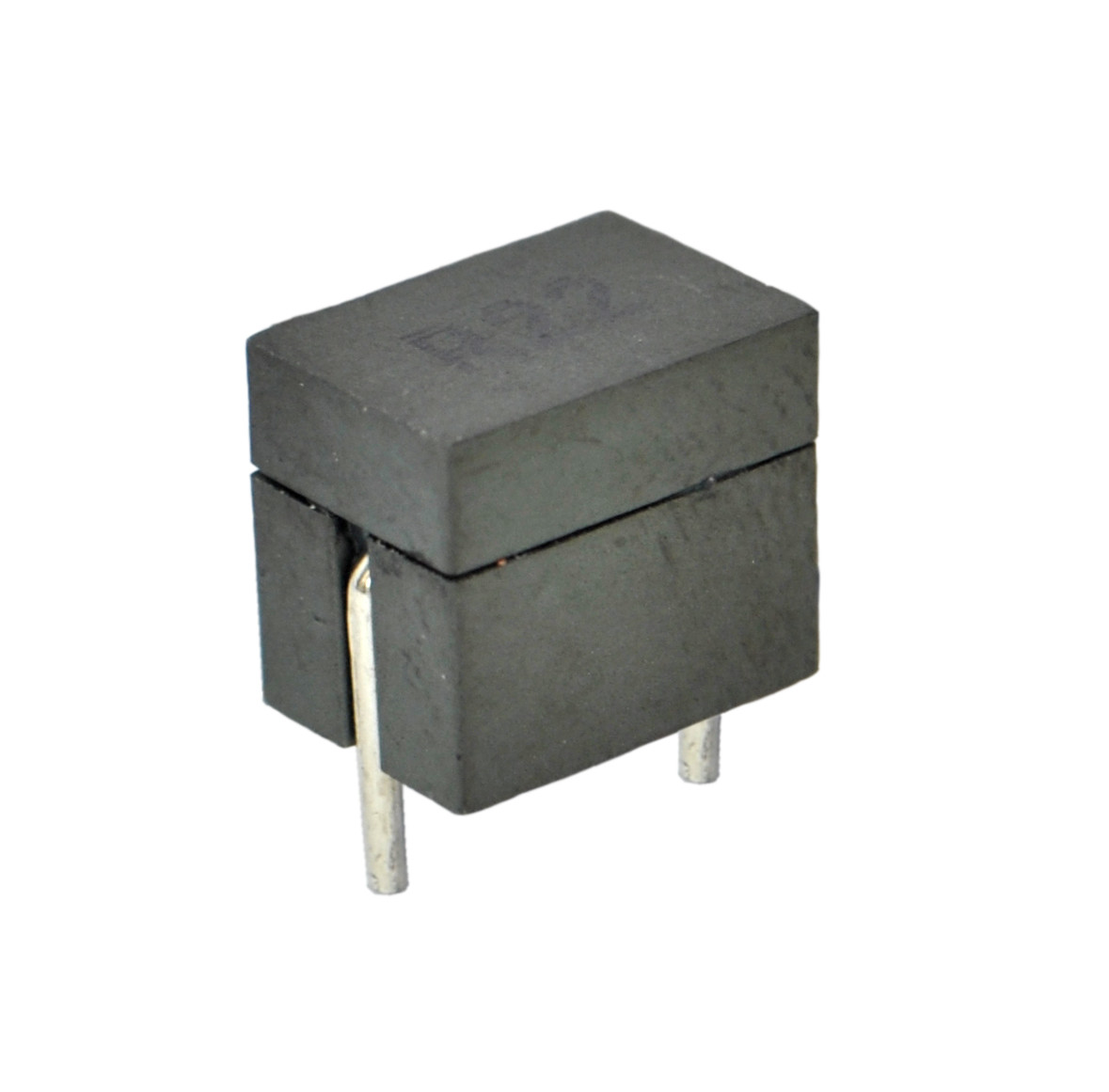

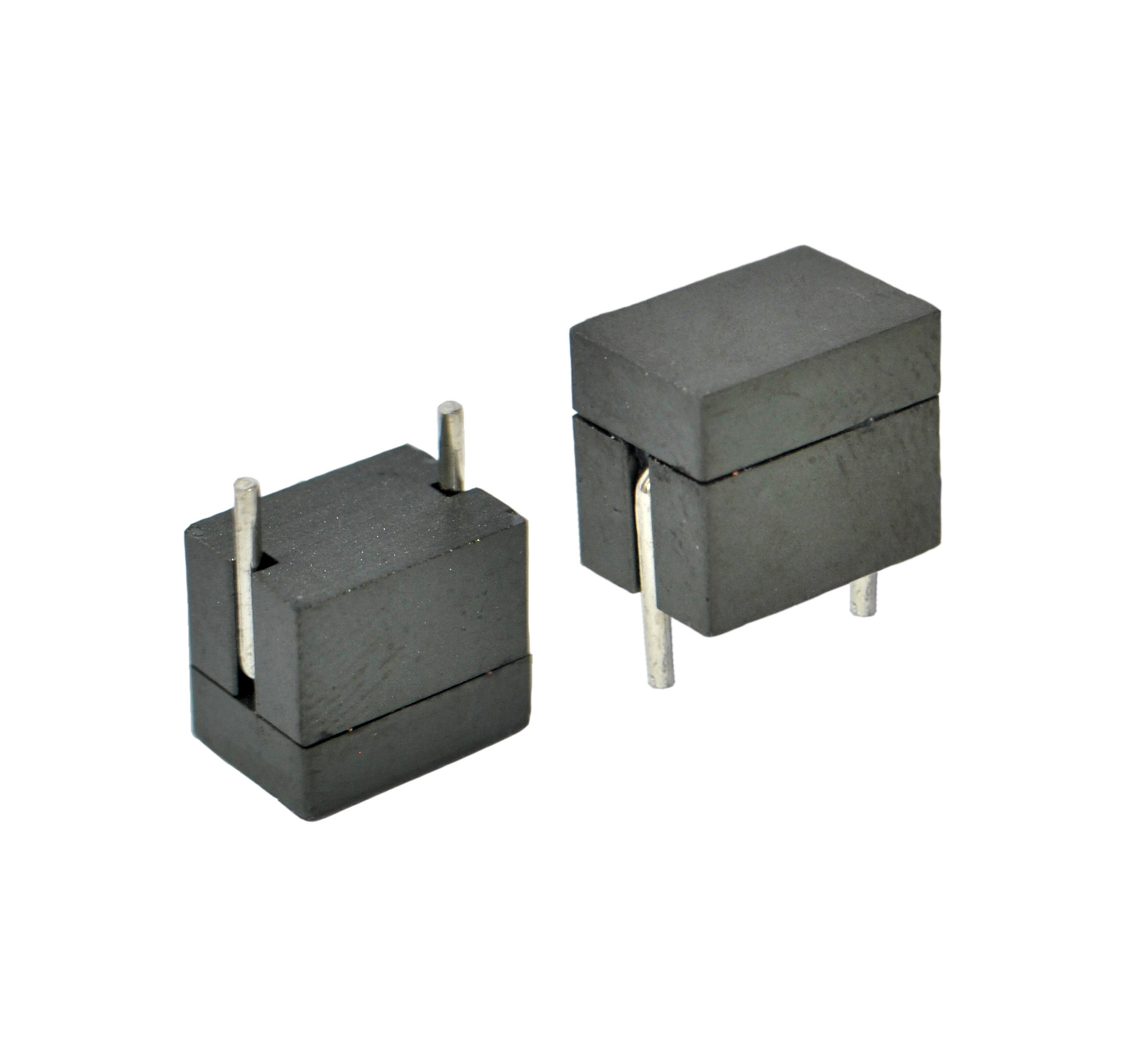

310nH 80A Ferrytowe cewki indukcyjne wysokoprądowe

Wysokoprądowe cewki indukcyjne serii HCB0704, cewki indukcyjne SMD, zakres prądu 14A-35A

FUNKCJE:

• Aktualna ocena: do 80Apk
• Zakres indukcyjności: od 0,14 μH do 0,31 μH
• Obsługuje wysokie przejściowe skoki prądu bez nasycenia
• Wyjątkowo niski poziom szumu dzięki konstrukcji kompozytowej
• Zgodny z dyrektywą RoHS 2002/95 / WE
• Podany prąd znamionowy jest niższym z wartości prądu nasycenia przy 25 ℃ lub prądu ogrzewania.
• Częstotliwość testowa: 100 KHz / 1 V DC
• Prąd znamionowy ciepła (Irms) spowoduje wzrost temperatury cewki o około △ T = 40 ℃ bez strat w rdzeniu.
• Prąd nasycenia (Isat) spowoduje spadek L0 o około 20%
• Temperatura części (temperatura otoczenia + wzrost temperatury) nie powinna przekraczać 125 ℃ w najgorszych warunkach pracy.Projekt obwodu, komponent, PCB
• rozmiar i grubość śladu, przepływ powietrza i inne zabezpieczenia wpływają na temperaturę części.Na koniec należy zweryfikować temperaturę części
• podanie.
• Temperatura pracy i temperatura przechowywania: -40 ℃ - + 125 ℃.

ZASTOSOWANIA:

• Aplikacje PDA / notebook / desktop / serwer
• Wysokoprądowe przetwornice POL
• Niskoprofilowe, wysokoprądowe zasilacze
• Urządzenia zasilane bateriami
• Przetwornice DC / DC w rozproszonych systemach zasilania
• Konwerter DC / DC dla macierzy bramek programowalnych przez użytkownika (FPGA)

Uwaga: specyfikacje produktu można dostosować.
