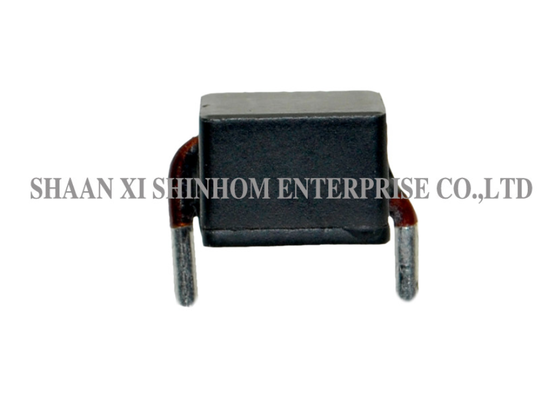

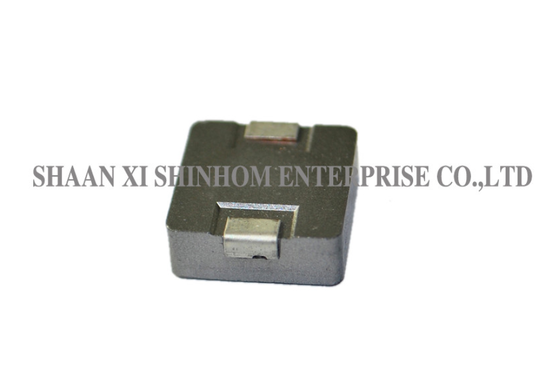

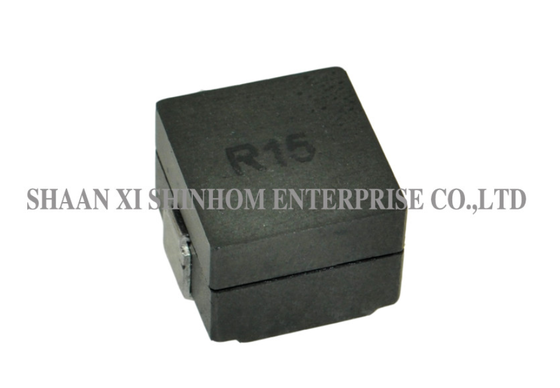

Induktor mocy ekranowany z rdzeniem żelaznym serii HQ1108 do notebooków

Cewka mocy serii HQ1108 o wysokim prądzie

Seria cewek mocy o wysokim prądzie HQ1108 jest produkowana przy użyciu ekranowanego rdzenia i konstrukcji kompozytowej, zaprojektowana specjalnie dla PDA i laptopów, zapewniająca najniższy DCR, wysoką obciążalność prądową i niski poziom hałasu słyszalnego. Produkt charakteryzuje się solidną i niezawodną konstrukcją o maksymalnej wysokości 8 mm i maksymalnej powierzchni podstawy 15,5*11 mm. Spełnia wymagania Dyrektywy RoHS 2002/95/WE. Nadaje się do PDA, laptopów i serwerów. Jest to idealny wybór dla zastosowań cewek mocy o wysokim prądzie w zarządzaniu energią i konwersji DC-DC.

Cechy

• Najniższy DCR na mikrohenr

• Wysokość – maks. 8 mm

• Powierzchnia podstawy – maks. 15,5*11 mm

• Prąd znamionowy – do 50 Apk

• Zakres indukcyjności – 0,14 µH do 2,25 µH

• Obsługuje wysokie prądy przejściowe bez nasycenia

• Ultra-niski poziom hałasu słyszalnego

• Zgodność z Dyrektywą RoHS 2002/95/WE

APLIKACJE:

• Zastosowania PDA/notebooków/komputerów stacjonarnych/serwerów
• Konwertery POL o wysokim prądzie
• Niskoprofilowe zasilacze o wysokim prądzie
• Urządzenia zasilane bateryjnie
• Konwertery DC/DC w rozproszonych systemach zasilania
• Konwerter DC/DC dla układów FPGA (Field Programmable Gate Array)

UWAGI:

• Częstotliwość pomiaru: 100 kHz / 0,1 Vdc
• Przyrządy pomiarowe: L:HP4284A, CH11025, CH3302, CH1320, CH1320S LCR METER/Rdc:CH16502, Agilent33420A MICRO OHMMETER.
• Prąd znamionowy cieplny (Irms) spowoduje wzrost temperatury cewki o około ΔT=40°C bez strat w rdzeniu.
• Prąd nasycenia (Isat) spowoduje spadek L0 o około 10%
• Temperatura części (otoczenia + wzrost temperatury) nie powinna przekraczać 125°C w najgorszych warunkach pracy. Projekt obwodu, komponenty, rozmiar i grubość ścieżek PCB, przepływ powietrza i inne środki chłodzące wpływają na temperaturę części. Temperatura części powinna być zweryfikowana w końcowym zastosowaniu.
• Temperatura pracy: -40°C - +105°C.
• Temperatura przechowywania: -40°C - +105°C.

Uwaga: Specyfikacje produktu mogą być dostosowane.

FAQ

P: Jak złożyć wniosek o próbki? Jaki jest czas realizacji?

O: Wniosek o próbki można złożyć za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych. Czas realizacji zamówień masowych wynosi zazwyczaj 2-8 tygodni; zamówienia niestandardowe zostaną potwierdzone oddzielnie.

P: Czy wspieracie małe zamówienia próbne?

O: Tak. Małe zamówienia próbne (poniżej standardowego MOQ) mogą być negocjowane i objęte tymi samymi standardami jakości i zobowiązaniami dostawczymi co zamówienia masowe. Prosimy o kontakt z naszym zespołem sprzedaży w celu uzyskania szczegółowych informacji.

P: Jakie jest znaczenie ekranowanego rdzenia i konstrukcji kompozytowej dla zastosowań?

O: Ekranowany rdzeń redukuje zakłócenia elektromagnetyczne, podczas gdy konstrukcja kompozytowa zapewnia ultra-niski poziom hałasu słyszalnego. Zdolność do obsługi wysokich prądów przejściowych zapobiega nasyceniu, co czyni go odpowiednim dla konwerterów POL o wysokim prądzie i niskoprofilowych zasilaczy o wysokim prądzie. Nadaje się do zastosowań takich jak PDA, laptopy i serwery.
