Name: Typ aktywny transformatora wykrywającego prąd o sekwencji zerowej IEC60076
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Seria HKC
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Imię: Czujnik prądu Halla / Przetwornik transformatora sensownego

Struktura obwodu magnetycznego: Typ jednostopniowy

Zasada transformacji napięcia: Typ elektromagnetyczny

Instalacja: Typ aktywny

Standard: IEC60076

Orzecznictwo: CE IEC RoHS

Podkreślić:

Transformator wykrywania prądu elektromagnetycznego

Transformator wykrywania prądu IEC60076

Transformator wykrywania prądu 1500 Hz

Podstawowe informacje

Miejsce pochodzenia: Chiny

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: Seria HKC

Zapłata

Szczegóły pakowania: Karton

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T / T

Możliwość Supply: 10000 / miesiąc

Galeria

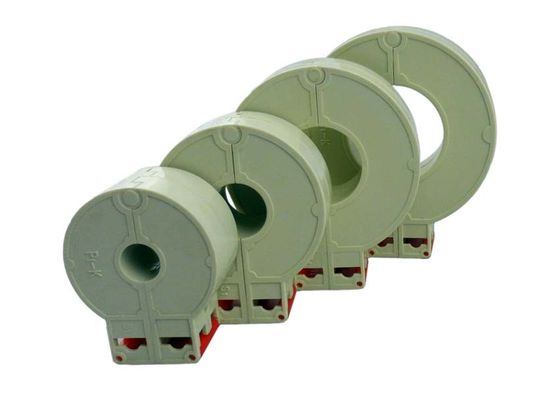

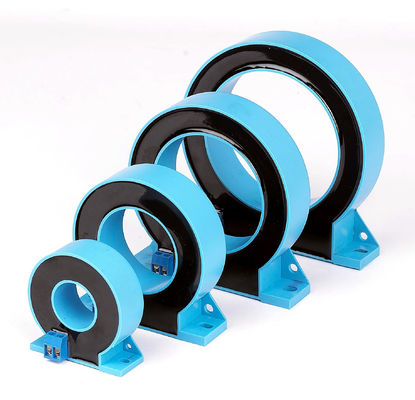

Typ aktywny transformatora wykrywającego prąd o sekwencji zerowej IEC60076

opis produktu

Czujnik prądu sekwencji zerowej / przetwornik transformatora wyczuwalnego z prądem roboczym od 0 do 2000A

Przekładnik prądowy o zerowej sekwencji

Może być stosowany do monitorowania i ochrony prądu w małych systemach uziemień prądowych, systemach przeciwpożarowych, wykrywania asymetrii prądu trójfazowego i innych urządzeniach.
Główna cecha
Zamknięty w żywicy epoksydowej, dobre właściwości sejsmiczne
Metoda perforacji, średnica otworu wynosi od φ12 mm do φ260 mm, co jest wygodne do montażu szyn zbiorczych
Materiał o wysokiej przenikalności magnetycznej z szerokim zakresem pomiarowym

Parametr elektryczny

Pierwotny prąd wejściowy :Iin: 0-5A
Wtórny prąd wyjściowy Io: 0-10mA
Nieliniowość: Precyzja <±0,2%;
Błąd fazy<±15 '
Częstotliwość : 45-1500 Hz
Odporność izolacji: >500mΩ
Napięcie wytrzymywane o częstotliwości sieciowej: >3kV

Rodzaj	Znamionowy prąd wejściowy (A)	Wynik Prąd znamionowy (mA)		Nieliniowość		Drugie obciążenie (Ω)	Napięcie wytrzymywane o częstotliwości sieciowej (V)
			Maksymalne czasy znamionowe	Precyzja (±%)	Błąd fazy
				Precyzja (±%)	(± ')
HKC2150-2B	0 ~ 5	0 ~ 10	2	0,2	30	≤200	≥3000
HKC21113B	0 ~ 5	0 ~ 10	2	0,2	30	≤200	≥3000
HKC21125B	0 ~ 5	0 ~ 10	2	0,2	30	≤200	≥3000
HKC2174B	0 ~ 5	0 ~ 10	5	0,2	30	≤500	≥3000
HKC21126B	0 ~ 5	0 ~ 10	5	0,2	30	≤500	≥3000
HKC21127B	0 ~ 5	0 ~ 10	5	0,2	30	≤500	≥3000
HKC21117B	0 ~ 5	0 ~ 10	5	0,2	30	≤1000	≥3000
HKC2197B	0 ~ 5	0 ~ 10	5	0,2	30	≤1000	≥3000
HKC21144B	0 ~ 5	0 ~ 10	5	0,2	30	≤1000	≥3000
HKC21163B	0 ~ 5	0 ~ 10	2	0,2	30	≤300	≥3000
HKC21148B	0 ~ 5	0 ~ 10	2	0,2	30	≤300	≥3000
HKC21162B	0 ~ 5	0 ~ 10	2	0,2	30	≤300	≥3000
HKC21166B	0 ~ 5	0 ~ 10	2	0,2	30	≤300	≥3000
HKC21171B	0 ~ 5	0 ~ 10	2	0,2	30	≤300	≥3000
HKC21169B	200	500	2	0.5	60	≤10	≥3000
HKC21168B	400	500	2	0.5	60	≤10	≥3000
HKC21105B	800	500	2	0.5	60	≤10	≥3000
HKC21106B	1000	500	2	0.5	30	≤10	≥3000
HKC21107B	2000	500	2	0.5	30	≤10	≥3000
HKC21135B	0 ~ 5	0 ~ 10	2	0.5	90	≤1000	≥3000
HKC21260B	0 ~ 5	0 ~ 10	2	0.5	90	≤1000	≥3000
