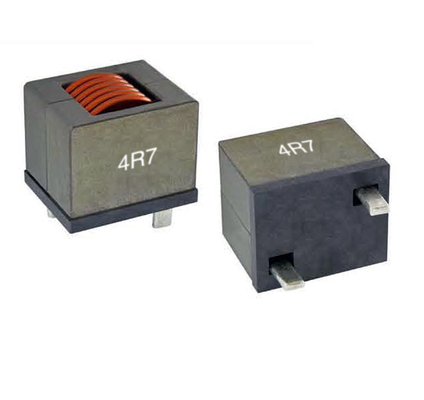

Wysokoprądowe cewki indukcyjne ze stopu żelaza 80A do falowników

Wysokoprądowa cewka indukcyjna, wysokoprądowe cewki indukcyjne z rdzeniem ze sproszkowanego żelaza

APLIKACJE:

• Zastosowania wysokoprądowe i wysokotemperaturowe
• Przetwornice DC/DC
• Silnik wysokoprądowy i tłumienie szumów przełączania
• Falowniki

FUNKCJE:

• Praca w wysokiej temperaturze, do 180 ℃ ciągła bez starzenia
• Niski DCR w celu zminimalizowania strat i zmniejszenia wzrostu temperatury
• Technologia rdzenia ze sproszkowanego stopu żelaza zapewnia stabilną indukcyjność i nasycenie w temperaturze roboczej przy zadowalających stratach rdzenia
• Miękkie nasycenie daje przewidywalny spadek indukcyjności wraz ze wzrostem prądu stałego niezależnie od temperatury
• Standardowy zacisk jest pozbawiony izolacji i cynowany do montażu przez otwór, ale inne konfiguracje zacisków, takie jak goła miedź, SMD i wciskany kołek, są dostępne na żądanie
• Dostępne są opcje niestandardowe

Notatka:

• Wszystkie dane testowe odnoszą się do 25 ℃ otoczenia
• Zakres temperatur pracy -40℃ do +180℃
• Temperatura części (otoczenia + wzrost temperatury) nie powinna przekraczać 180 ℃ w najgorszych warunkach pracy.Projekt obwodu, rozmieszczenie komponentów, rozmiar i grubość śladu PWB, przepływ powietrza i inne warunki chłodzenia mają wpływ na temperaturę części.Temperaturę części należy zweryfikować w aplikacji końcowej
• Napięcie izolacji cewka-rdzeń: 350 VDC, 60s, 5 mA max.
• Prąd znamionowy ciepła (Irms) spowoduje wzrost temperatury cewki o około △T=40℃ bez utraty rdzenia.
• Prąd nasycenia (Isat) spowoduje spadek L0 o około 30%

Uwaga: Specyfikacje produktów można dostosować.
