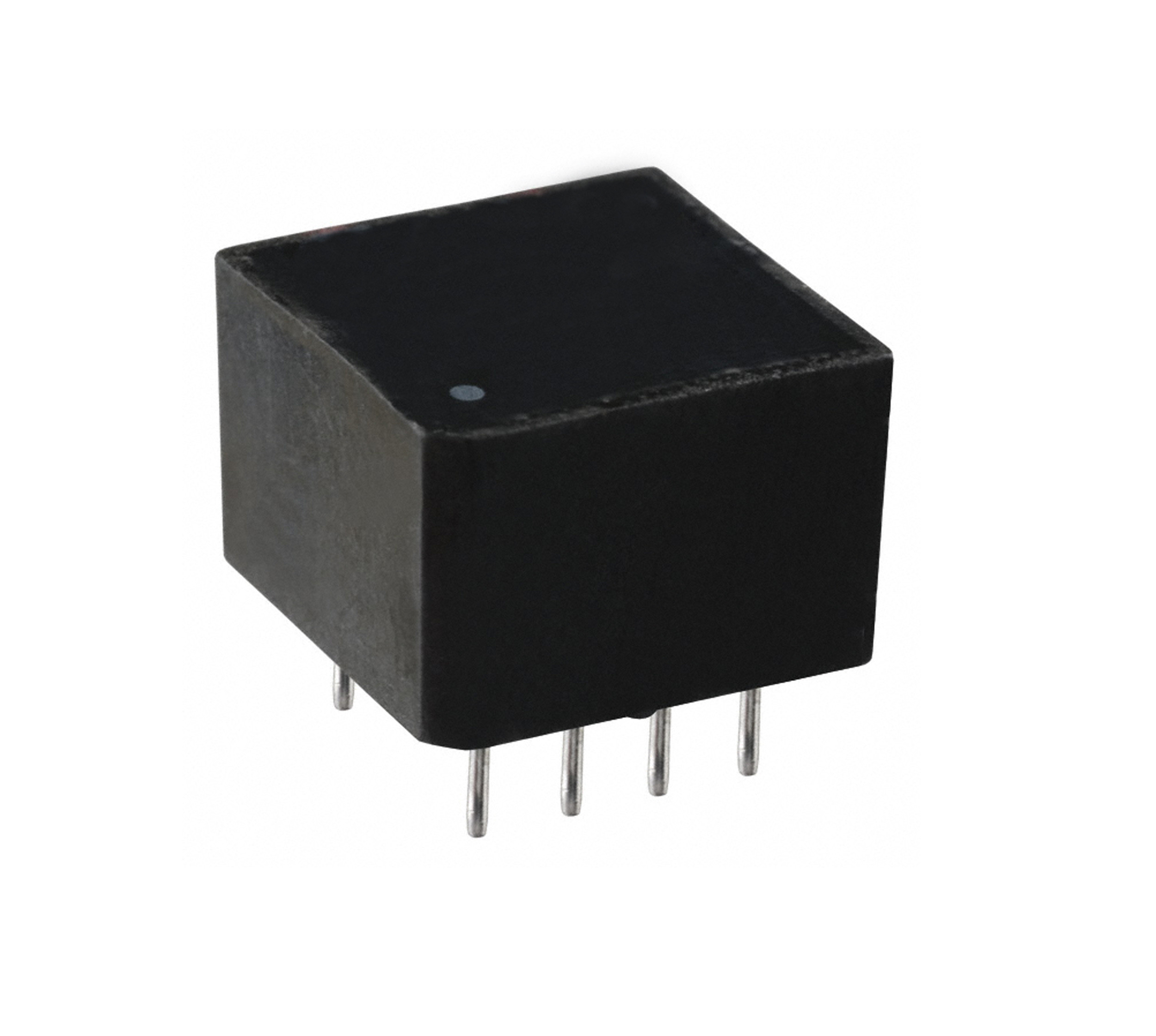

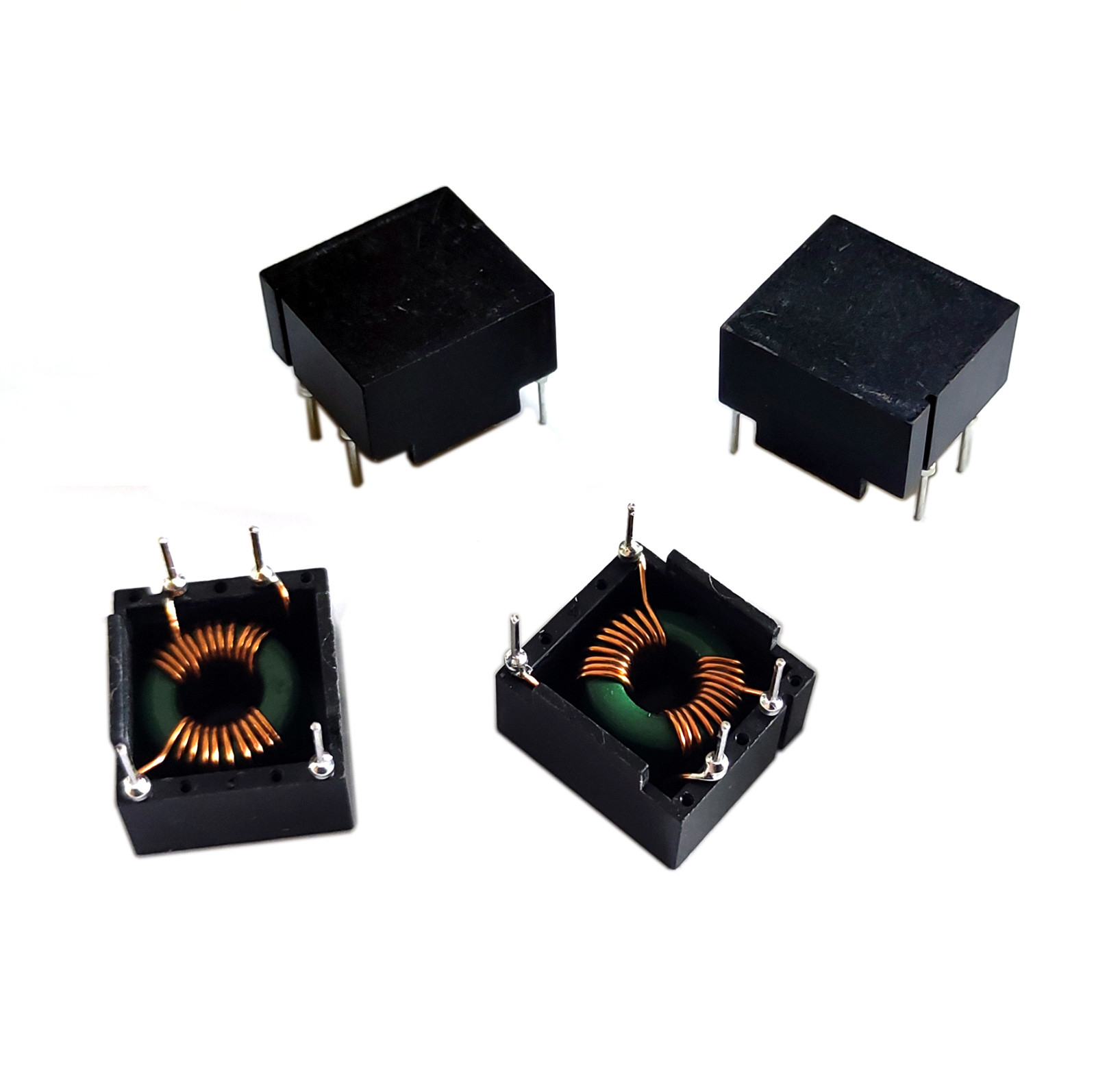

Transformator impulsowy 2KV o wysokiej izolacji do zapłonu palnika

WysokiTransformator izolacyjny, transformator impulsowy sygnału wysokiej częstotliwości

Zasada działania transformatora impulsowego Transformator, który wykorzystuje właściwość nasycenia magnetycznego rdzenia do konwersji wejściowego napięcia sinusoidalnego na wąskie napięcie wyjściowe impulsu. Może być stosowany do zapłonu palnika, wyzwalania tyrystorowego itp.

Cechy:

• .W pełni zamknięty
• Niska indukcyjność upływu, pojemność uzwojenia i rezystancja prądu stałego
• .Niski profil
• .Niska strata wtrąceniowa
• .Zakres częstotliwości od 10 kHz do 500 MHz
• .Zgodny z RoHS
• .Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.

Specyfikacja elektryczna:

• Stosunek obrotów: N1:N2=1:1,2±5%
• Indukcyjność (1-5): 220uH + 35% / -25% przy 10 KHz, 0,1 V
• Indukcyjność (9-7): 320uH + 35% / -25% przy 10 KHz, 0,1 V
• DCR (1-5): maks. 30mΩ
• DCR(9-7): maks. 35mΩ
• Hi-Pot: 2.0KVac,2mA,60S N1 do N2
• Temperatura pracy: 0 ℃ do + 85 ℃
• Temperatura przechowywania: -40 ℃ do + 85 ℃

O NAS:

Firma Shinhom Enterprise została założona w Xi'an w Chinach z prawie 20-letnim doświadczeniem w projektowaniu i produkcji transformatorów i elementów cewek.
Wysoka jakość, niski koszt i najlepsza obsługa są tym, na czym najbardziej nam zależy!
W międzyczasie uzyskano również certyfikację ISO 9001 przez system SGS.
Shinhom pozostanie specjalistą w projektowaniu i produkcji wysokowydajnych transformatorów, cewek indukcyjnych, zasilaczy cewek dławikowych dla odbiorców na całym świecie.
