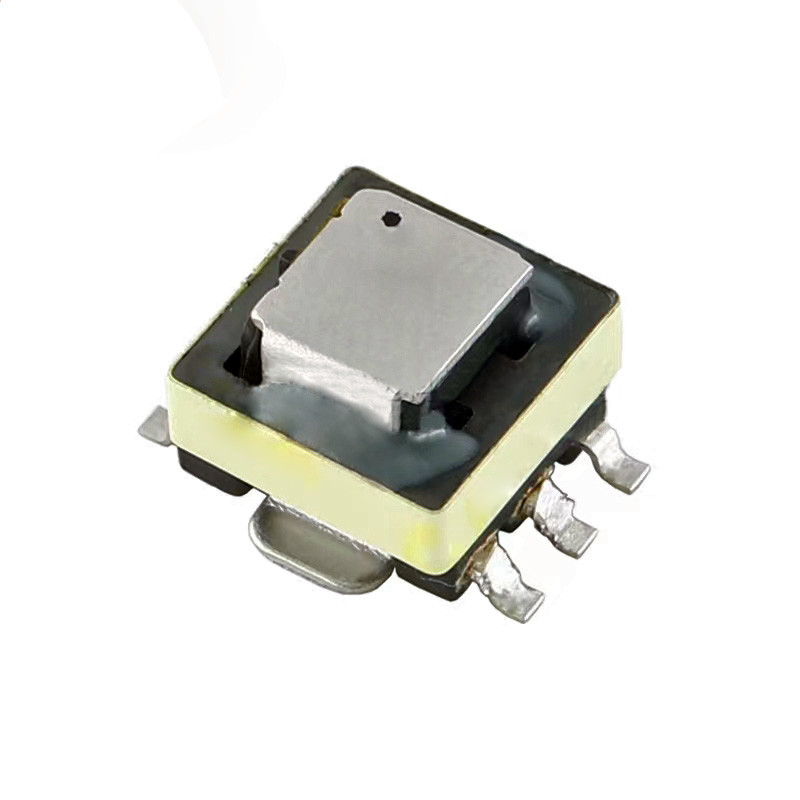

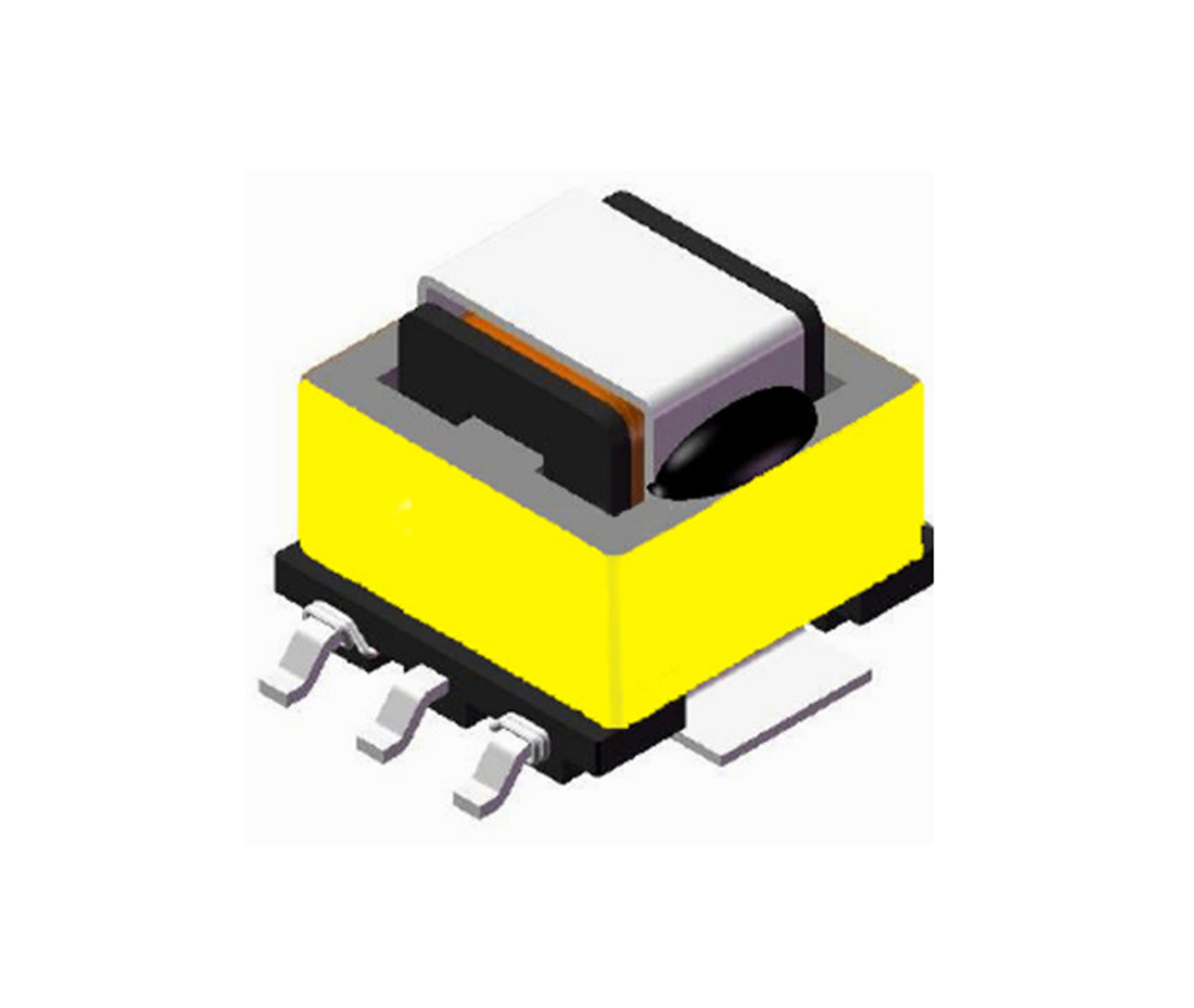

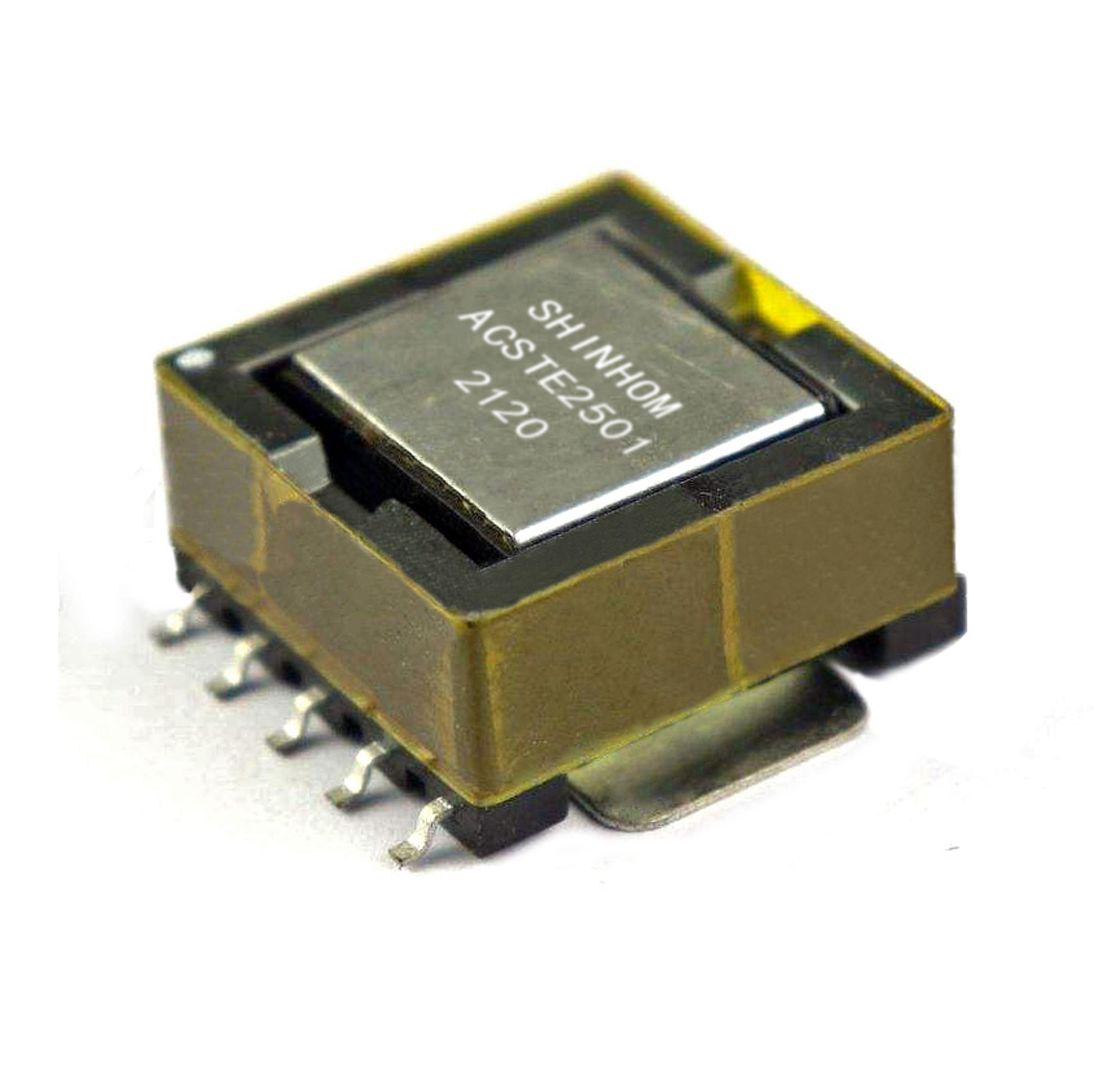

Transformatory prądowe EFD25 SMD o wysokiej częstotliwości

EE4.6 SMD Wysokoczęstotliwościowe przekładniki prądowe, przekładniki prądowe SMD

Funkcja:

• Stosunek obrotów: 1:100 1:150 1:200 dostępny
• Wyczuwany prąd do 50 amperów
• Zaprojektowany do użytku do 500 KHz i powyżej
• Bardzo niski opór pierwotny
• Przekładniki prądowe wysokiej częstotliwości do zastosowań SMPS
• Przekładniki prądowe ferrytowe o wysokiej przenikalności
• Przekładniki prądowe niskoprofilowe
• Przekładniki prądowe do montażu na płytce drukowanej
• Niezawodne transformatory o charakterystyce liniowej

Aplikacje:

• Ciągłe monitorowanie prądu AC w ​​zasilaczu impulsowym
• Zabezpieczenie przed przeciążeniem i zwarciem
• Pomiar prądu w systemach zarządzania silnikami trakcyjnymi i akumulatorami w pojazdach konwencjonalnych i xEV (EV, HEV, FCEV).
• Może być również stosowany w instalacjach elektrycznych pojazdu 48 V.

Uwagi:

• Prąd pierwotny 50 A powoduje wzrost temperatury o 40℃ z 25℃ otoczenia.Wyższy prąd powoduje większy wzrost temperatury
• Temperatura pracy: od -55 ℃ do 125 ℃
• Temperatura przechowywania Składnik: -40 ℃ do + 105 ℃
• Opakowanie na taśmę i rolkę: -40 ℃ do + 80 ℃
• Poziom wrażliwości na wilgoć (MSL) 1 (nieograniczona żywotność podłogi przy <30 stopni /85% wilgotności względnej)
• Indukcyjność mierzona między wtórnymi pinami przy 100kHz, 0,1 Vrms, 0 Adc
• Zakres częstotliwości: 50 KHz do 500 KHz
• Indukcyjność mierzona przy 0Adc na mierniku HP 4284A LCR lub odpowiedniku
• DCR mierzony mikroomomierzem Chroma 16502 lub odpowiednikiem

Uwagi: Specyfikacje produktu można dostosować
