Obroty: | 1:50,1:100,1:200 | Zakres częstotliwości: | 20 kHz do 200 kHz |
---|---|---|---|
Specyfikacja: | ROHS, CE, SGS | Napięcie izolacji: | 3750 V |
Kapsułkowanie: | EPOKSYD | Aplikacja: | Dokładny pomiar prądu i mocy |
High Light: | transformator wykrywający prąd do montażu na płytce drukowanej,transformator wykrywający prąd wysokiej częstotliwości,transformator wykrywający hermetyzację epoksydową |

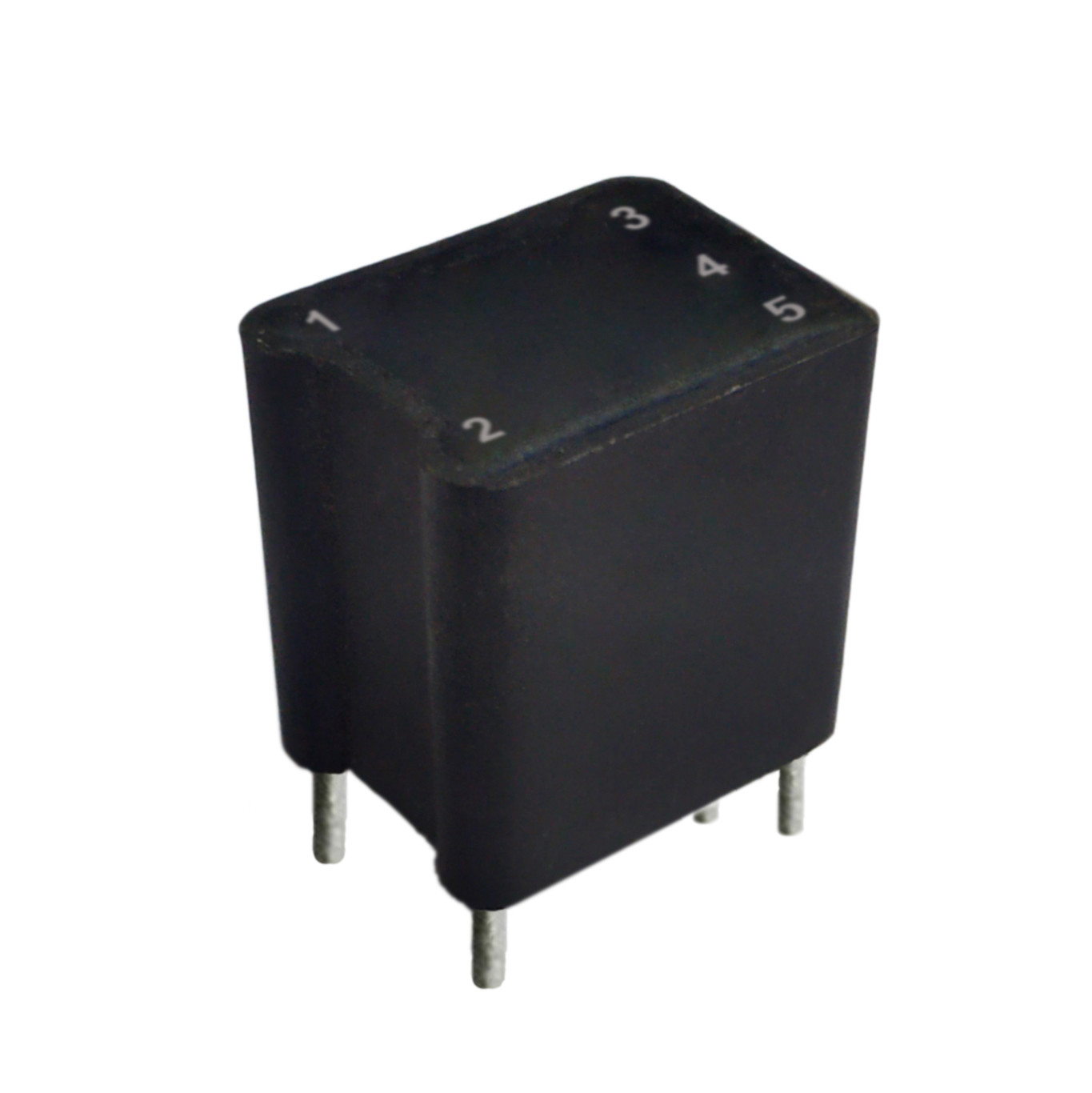

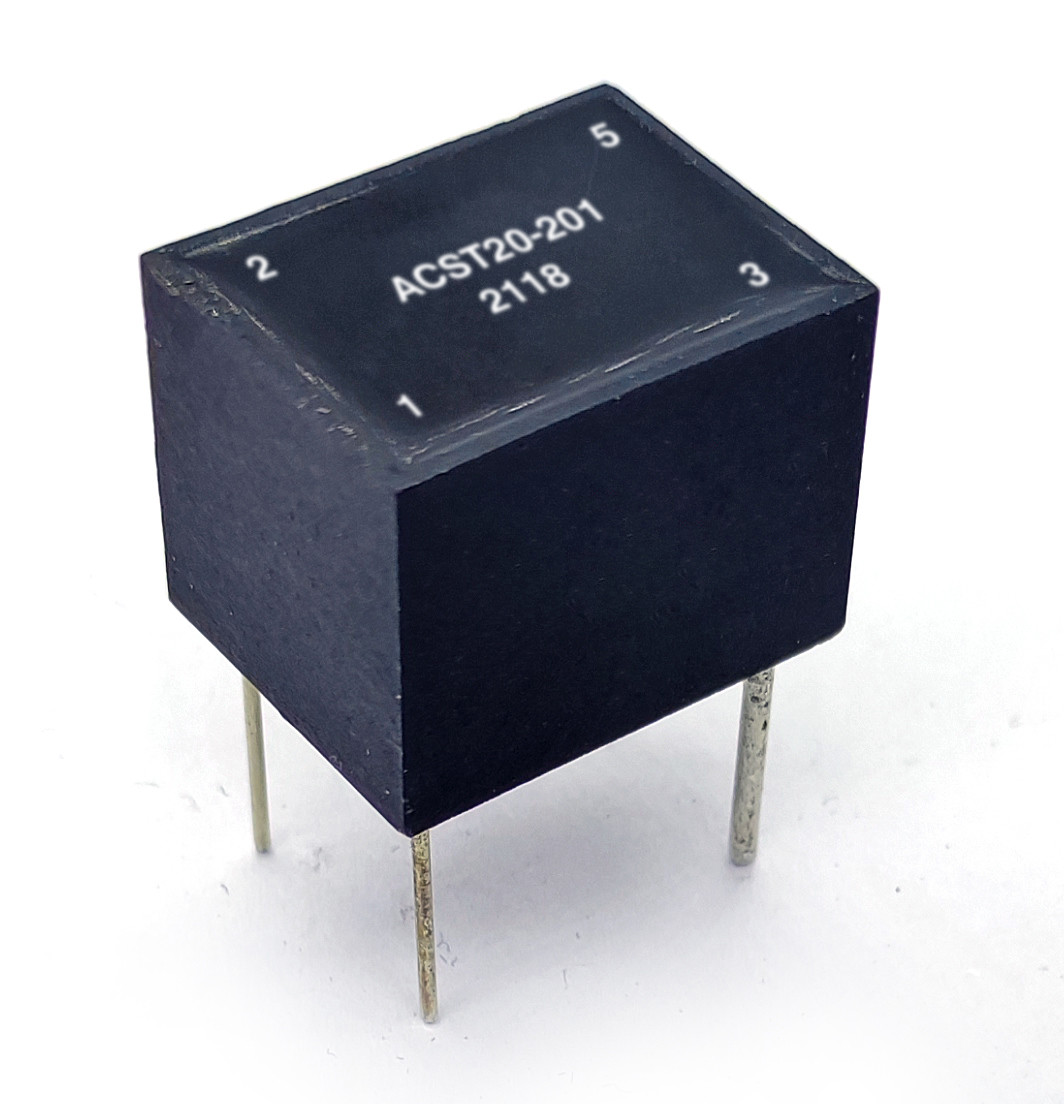

Seria ACST20 do montażu na płytce drukowanej przekładników prądowych wysokiej częstotliwości
CECHY:
Zakres częstotliwości roboczej od 20 KHz do 200 KHz
Konstrukcja zamknięta żywicą epoksydową
Te przekładniki wykrywające prąd są zaprojektowane do konstrukcji z hermetyczną powłoką epoksydową
Materiały spełniają wymagania UL94V-0
Spełnia wymagania izolacji IEC950
Napięcie przebicia pierwotnego do wtórnego 3750 Vrms
Stosunek obrotów: 1:50, 1:100, 1:200 dostępne
Temperatura robocza: -40 do 85°C
Niskoprofilowe przekładniki prądowe
Przekładniki prądowe do montażu na płytce drukowanej
Wiele różnych rodzajów struktury i stylu do wyboru.
Wykonane na zamówienie są mile widziane.
NOTATKA:
1. Wartość Isec odpowiada maksymalnemu prądowi pierwotnemu o wartości skutecznej 15 amperokrętów
2.VuS = R tx Jest równe x1/2F
Rt (Ohm) : Zalecana rezystancja końcowa
Is (A) : Prąd wtórny
F (Hz) : Częstotliwość
3. Indukcyjność wtórna testowana przy 10 kHz i 10 mV
4. Zakres temperatur otoczenia: od -40 ℃ do +120 ℃.
5. Specyfikacje elektryczne przy 25 ℃.
6.Pin nr 4 występuje tylko w wersjach z gwintem centralnym (CT).
7.Pin#6,#7 występuje tylko w wersjach ACST20A
Uwagi: Specyfikacje produktu można dostosować
