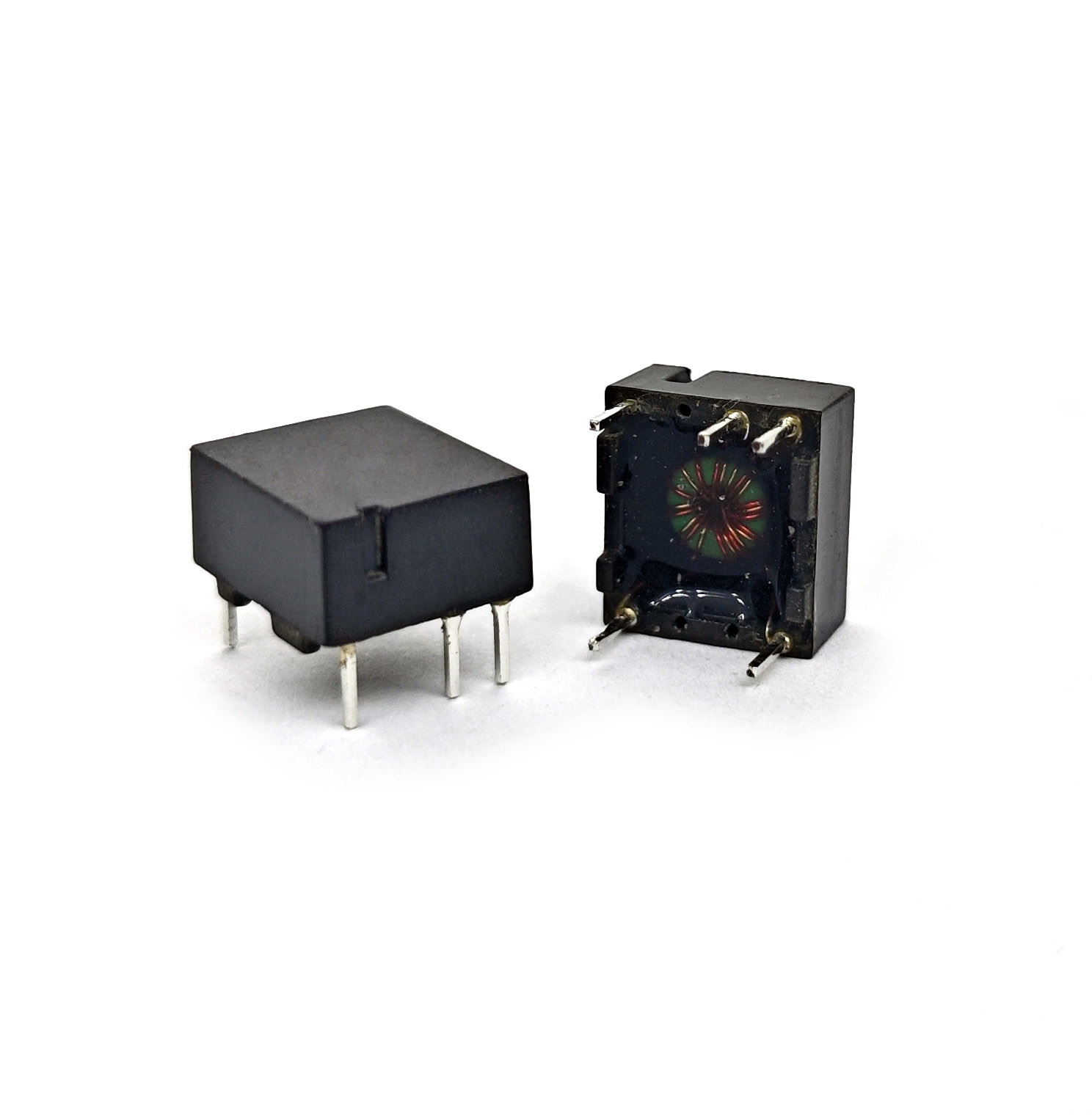

Prędkość wejścia Transformer GT1011

Zaprojektowany z myślą o wydajności

GT1011 to wytrzymały, wysokoczęstotliwościowy transformator napędowy, zaprojektowany do krytycznej izolacji i transferu sygnału w nowoczesnych systemach konwersji mocy. Jego precyzyjny współczynnik zwojów 1:1 między uzwojeniami (3-4):(5-8) zapewnia dokładną transmisję impulsów bez skalowania napięcia. Z minimalną indukcyjnością ‌200µH @ 100kHz‌ (wszystkie uzwojenia pierwotne/wtórne) i ultra-niską indukcyjnością upływu (‌Lk ≤1µH max‌), zachowuje integralność sygnału przy wysokich częstotliwościach przełączania.

Zbudowany z myślą o niezawodności

• ‌Izolacja Hi-Pot 5000V DC‌ między Pin 3-5 (1mA, 60s)
• Wyjątkowo niska rezystancja DC (‌DCR ≤0.16Ω max‌ na uzwojenie) minimalizuje straty mocy
• Temperatura pracy w standardzie przemysłowym: ‌-40°C do +75°C‌ (w tym wzrost temperatury własnej)
• Tolerancja temperatury przechowywania: ‌do +85°C‌
• Wytrzymała konstrukcja do trudnych warunków

Kluczowe zastosowania

• ‌Zasilacze impulsowe‌: Izolacja sterowników MOSFET/IGBT w konwerterach AC-DC/DC-DC
• ‌Energia odnawialna‌: Sprzęganie sygnału sterującego bramką w falownikach solarnych i systemach ładowania EV
• ‌Sterowanie silnikiem‌: Bezpieczna transmisja PWM dla przemysłowych VFD i serwonapędów
• ‌Topologie mostkowe‌: Zapobieganie przebiciu w rezonansowych konwerterach LLC (pół/pełny mostek)

O NAS:

Shinhom Enterprise zostało założone w Xi'an w Chinach z 37-letnim doświadczeniem w projektowaniu i produkcji transformatorów i cewek.
Wysoka jakość, niski koszt i najlepsza obsługa to to, do czego dążymy najbardziej!
Jednocześnie uzyskano również certyfikat ISO 9001 przez system SGS.
Shinhom ma pozostać specjalistą w projektowaniu i produkcji wysokowydajnych transformatorów, dławików mocy, cewek dławiących i zasilaczy dla nabywców na całym świecie.
