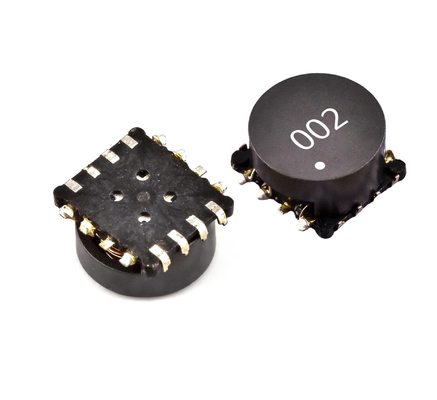

Serial transformatorów do ładowania kondensatorów fotoflash SDRS

Zaprojektowany do szybkiego transferu energii w kompaktowych systemach fotobłyskowych, seria SDRS5630T zapewnia wysoką wydajność ładowania kondensatorów ze współczynnikami transformacji do 1:25. Jego niskoprofilowa konstrukcja i zminimalizowana indukcyjność upływu zapewniają stabilną pracę w przemysłowych zakresach temperatur (-20°C do +110°C). Zoptymalizowane do montażu powierzchniowego (SMD), transformatory te charakteryzują się wzmocnioną izolacją (napięcie wytrzymywane 500Vrms) i precyzyjnym uzwojeniem dla stałego dostarczania energii impulsowej w zastosowaniach o ograniczonej przestrzeni.

Cechy

• Ultra-Niski Profil: Maksymalna wysokość 5,8 mm dla optymalizacji przestrzeni na PCB.

• Zminimalizowana Indukcyjność Upływu: Zwiększa efektywność transferu energii.

• Rozszerzona Temperatura Pracy: Niezawodność od -20°C do +110°C.

• Montaż Powierzchniowy (SMD): Kompatybilność z automatycznym montażem.

• Wysoka Izolacja Napięciowa: Napięcie wytrzymywane 500Vrms.

• Pakowanie Taśmowe i Szpulowe: Usprawniona produkcja (wskazane jako "Rolls Completion" w karcie katalogowej).

  Charakterystyka Elektryczna

  Numer Części	Przełożenie (Np:Ns)	Indukcyjność Pierwotna (μH) ±20%	Indukcyjność Wtórna (mH) Ref.	DCR Pierwotne (mΩ)	DCR Wtórne (Ω)
  SDRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Uwaga: Karta katalogowa zawiera duplikat wpisu SDRS5630T-004; tabela odzwierciedla tylko unikalne modele.




  Charakterystyka Fizyczna

  • Wymiary: 5.6±0.2mm (szer.) × 3.0mm max (wys.) × 5.8mm max (dł.).

  • Konfiguracja Złączy: Konstrukcja 8-pinowa (patrz schemat uzwojenia: Pin 1-4 = Np, Pin 5-8 = Ns).

  • Montaż: Układ padów zoptymalizowany pod kątem lutowania reflow SMD.




  Zastosowania

  • Obrazowanie Cyfrowe: Szybkie ładowanie kondensatorów dla lamp błyskowych w aparatach DSLR/kompaktowych.

  • Oświetlenie Stroboskopowe: Energooszczędne generowanie impulsów w przenośnych fotobłyskach.

  • Czujniki Przemysłowe: Układy wyzwalające wymagające szybkiego rozładowania wysokiego napięcia.

  • Urządzenia Medyczne: Kompaktowe systemy błyskowe dla sprzętu endoskopowego/diagnostycznego.




  Zgodność i Pakowanie

  • Materiały zgodne z RoHS.

  • Standardowe pakowanie taśmowe i szpulowe ("Rolls Completion").
