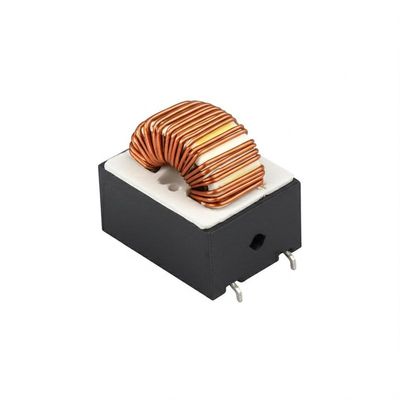

Transformator toroidalny SMD do sterowania bramką z izolacją 4,5KVAC

Krytyczna wydajność przełączania w kompaktowej formie

Zaprojektowana z myślą o precyzyjnej kontroli modułów mocy IGBT/MOSFET, nasza seria transformatorów SMD wykorzystuje technologię rdzenia toroidalnego, aby zapewnić doskonałe sprzężenie magnetyczne i minimalne promieniowanie EMI. Dzięki wzmocnionej izolacji spełniającej standardy transformatorów izolowanych 4,5KVAC (testowane przez 60 sekund), zapewnia bezpieczną pracę w przemysłowych napędach silników i systemach akumulatorów EV 800V. Konstrukcja do montażu powierzchniowego oszczędza 50% miejsca na PCB, jednocześnie obsługując moc wyjściową 5W przy 65kHz—umożliwiając solidne przełączanie bez kompromisów w zakresie niezawodności.

Specyfikacje elektryczne

Ważna uwaga: Utrzymuj ≥8mm odległości pełzania PCB dla pełnej integralności izolacji.

Zastosowania

Układy napędowe pojazdów elektrycznych

Izoluje obwody sterowania niskim napięciem od falowników trakcyjnych akumulatorów 800V.
Połącz z: Czujnikami prądu dla ochrony nadprądowej.

Przemysłowe napędy silników

Zapewnia zasilanie sterowania bramką dla tranzystorów SiC MOSFET w systemach serwo sterowanych przez PLC.
Połącz z: Filtrami EMI w celu tłumienia szumów przełączania 65kHz.

Przetwornice energii odnawialnej

Umożliwia regulację współczynnika wypełnienia (10%–50%) w mikroinwerterach solarnych.
Połącz z: Induktorami mocy dla zasilaczy pomocniczych DC/DC.

FAQ

P: Czym to się różni od standardowych transformatorów mocy?
O: Zaprojektowany specjalnie do zastosowań transformatorów sterowania bramką:

• Wyższa częstotliwość przełączania (50–65kHz vs. 50/60Hz)

• Niższa indukcyjność upływu (≤4μH vs. >100μH)

• Wzmocniona izolacja (4.5KVAC vs. 2.5KVAC typowe)

P: Czy może wyeliminować przebicie w obwodach półmostkowych?
O: Tak. Ścisłe sprzężenie transformatora toroidalnego SMD (±1.1% tolerancji przełożenia) minimalizuje odchylenie opóźnienia propagacji. Połącz z kontrolerami czasu martwego dla optymalnych rezultatów.

P: Obsługiwane niestandardowe przełożenia?

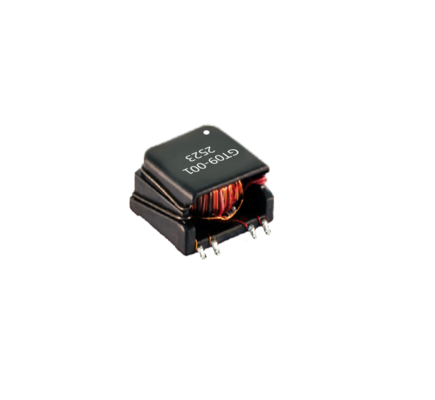

O: Standardowe przełożenia 1:1.25/1.4/1.5/1.71 (GT09-001 do 004). Skontaktuj się w sprawie niestandardowych uzwojeń.
