Dom /Produkty/Obecny transformator wykrywania/Przekładnik prądowy SMD serii ACSTER11.5 o wysokiej izolacji, niskim DCR i obciążalności prądowej do 50A

Przekładnik prądowy SMD serii ACSTER11.5 o wysokiej izolacji, niskim DCR i obciążalności prądowej do 50A

5000
MOQ

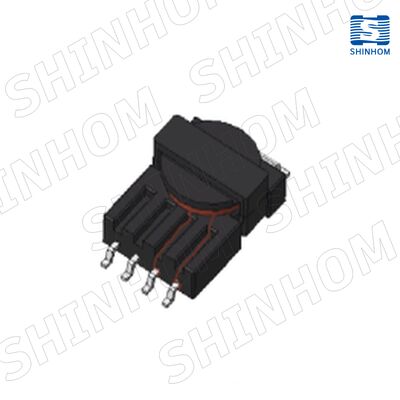

ACSTER11.5 Series SMD Current Transformer with High Isolation Low DCR and Up to 50A Current Capability
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualna ocena: Do 50A
Współczynnik zakrętów: 1:30 do 1:200
Rezystancja prądu stałego: Już od 0,56 mΩ
Zakres częstotliwości: 20 kHz - 1 MHz
Napięcie izolacji: 5000 V prądu stałego
Podkreślić:

Transformator prądowy SMD serii 50A ACSTER11.5

,

przekładnik prądowy SMD

,

przekładnik prądowy SMD 50A
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: SHINHOM
Orzecznictwo: RoHS/ISO/UL/CE/IATF16949/CNAS
Numer modelu: Seria Acster11.5
Dokument: ACSTER11.5 -Series_.pdf
Zapłata
Czas dostawy: 2 ~ 8 tygodni
Zasady płatności: L/C, T/T
opis produktu
Transformator prądu SMD serii ACSTER11.5 ️ Wysoka izolacja, niski DCR, do 50A
W sprawieTransformator prądu SMD serii ACSTER11.5jest przeznaczony do wykrywania prądu o wysokiej wydajności w kompaktowych systemach elektronicznych.niskie opory prądu stałego, wysokie napięcie izolacyjne i szeroki zakres częstotliwości, ten transformator zapewnia dokładne pomiary prądu i stabilną pracę w wymagających zastosowaniach.konstrukcja do montażu powierzchni, jest idealny do nowoczesnej elektroniki mocy, systemów sterowania przemysłowego i obwodów o wysokiej częstotliwości.
Kluczowe cechy
  • Bardzo niskie opory prądu stałego (DCR)
    Minimalizuje straty energii i poprawia wydajność systemu
  • Wysoka prądność do 50A
    Odpowiednie do zastosowań w zakresie wykrywania dużych prądów
  • Szeroki zakres częstotliwości (20kHz do 1MHz)
    Wspiera systemy przełączania wysokiej częstotliwości
  • Wysokie napięcie izolacyjne (5000Vdc)
    Zapewnia bezpieczeństwo i niezawodność w środowiskach krytycznych
  • Kompaktny pakiet SMD
    Projektowanie oszczędzające przestrzeń dla integracji PCB
  • Ograniczona temperatura pracy (-40°C do +125°C)
    Stabilna wydajność w trudnych warunkach
  • Zgodność z RoHS
    Spełnia międzynarodowe normy środowiskowe
Specyfikacje techniczne
Parametry Wartość
Obecny rating Do 50A
Wskaźnik obrotowy 1O pół do jednej.200
Zakres indukcji 0.3mH - 17.5mH
Odporność prądu stałego (DCR) Tak niskie jak 0,56 mΩ
Zakres częstotliwości 20kHz - 1MHz
Napięcie izolacyjne 5000Vdc
Zakres napięcia Do 1000Vpk
Rodzaj montażu SMD
Temperatura pracy -40°C do +125°C
Zalety produktu
Wysoka wydajność przy małych stratach mocy
Niska konstrukcja DCR znacząco zmniejsza straty energii, zwiększając ogólną wydajność systemu.
Niezawodna izolacja wysokiego napięcia
Zwzmocniona izolacja i izolacja 5000Vdc, seria ACSTER11.5 zapewnia zwiększone bezpieczeństwo w zastosowaniach wysokonapięciowych.
Elastyczne opcje projektowania
Wielokrotne współczynniki obrotowe (1:30 do 1:200) pozwalają inżynierom wybrać optymalną konfigurację dla różnych potrzeb czujników prądu.
Kompaktna i łatwa integracja
Struktura SMD upraszcza projektowanie PCB i obsługuje zautomatyzowane procesy montażu.
Wnioski
  • Przekazy zasilania przełączania (SMPS)
  • Systemy automatyki przemysłowej
  • Monitorowanie i pomiar energii
  • Inwertery i przetworniki mocy
  • Systemy napędowe pojazdów elektrycznych
  • Sprzęt telekomunikacyjny
Dlaczego wybrać serię ACSTER11.5?
  • Wysokiej dokładności wykrywanie prądu
  • Silna zdolność przeciwdziałania zakłóceniom
  • Wysoka izolacja dla systemów kluczowych dla bezpieczeństwa
  • Kompaktowy rozmiar dla nowoczesnej elektroniki
  • Niezawodna wydajność w zastosowaniach o wysokiej częstotliwości
Zdobądź cytat.
Szukam...o pojemności nieprzekraczającej 10 WSkontaktuj się z nami już dziśarkusze danych, ceny i próbki.
