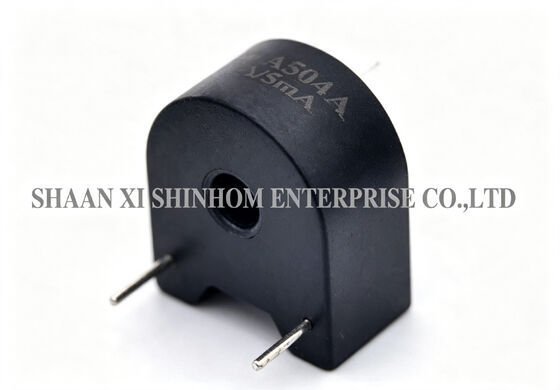

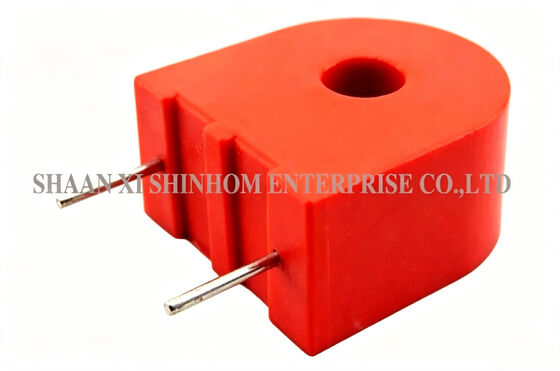

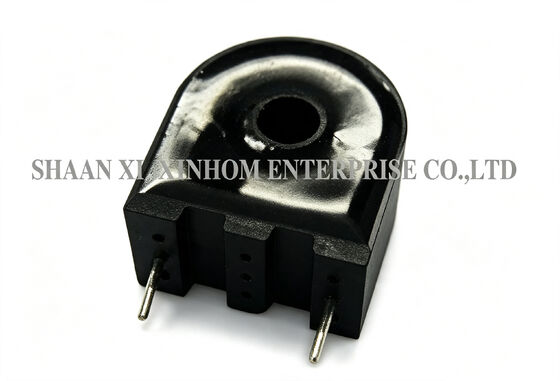

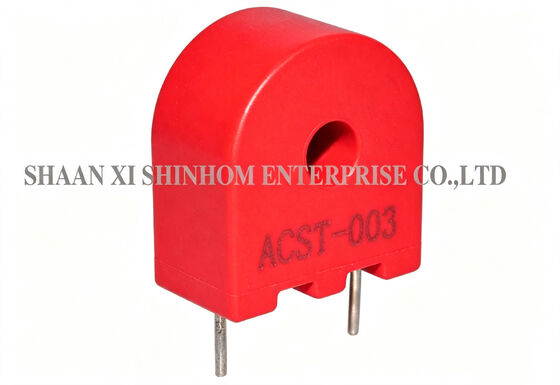

Minaturowe przekładniki prądowe wysokiej częstotliwości serii ACST do pomiaru energii i monitorowania mocy

Seria ACST miniaturowych transformatorów prądowych wysokiej częstotliwości do montażu na PCB jest przeznaczona do zastosowań związanych z pomiarem prądu wysokiej częstotliwości, pomiarem energii i monitorowaniem mocy. Prąd znamionowy wynosi do 50A. Dostępne są cztery standardowe opcje przełożenia: 1:50, 1:100, 1:200 i 1:300 (dostępne są również wersje CT z odczepem środkowym). Zakres częstotliwości pracy wynosi od 1 kHz do 1 MHz. Produkt wykorzystuje rdzeń toroidalny i niskoprofilową konstrukcję. Jest montowany bezpośrednio na PCB. Obudowa wykonana jest z materiału PBT 94V0 trudnopalnego z wypełnieniem epoksydowym, co zapewnia stabilną i niezawodną konstrukcję. Funkcja odporności na prąd stały zapewnia dokładność w zastosowaniach pomiaru prądu zawierających składowe prądu stałego. Rezystancja izolacji: ≥100MΩ (500V DC). Test napięcia przebicia: 4000V/1mA/60 sekund. Jest szeroko stosowany w przetwornicach AC/DC i DC/DC, licznikach energii, nadajnikach mocy, obwodach sterowania prądem wysokiej częstotliwości i testach prądu impulsowego.
