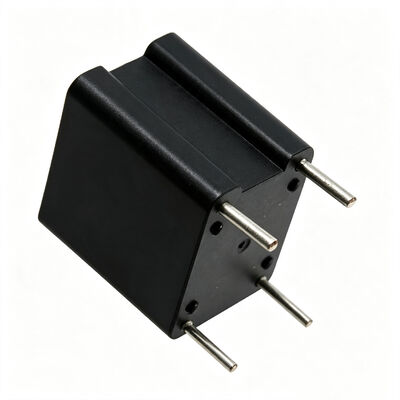

Wysokiej precyzji PCB Mount Current Transformer ACST-2 Series Do 15A dla SMPS Current Sensing

Transformatory prądowe do montażu na PCB serii ACST-2 o wysokiej precyzji z zakresem prądu do 15A

Seria ACST-2 to precyzyjne transformatory prądowe do montażu na PCB, przeznaczone do zastosowań związanych z pomiarem prądu w zasilaczach impulsowych. Prąd znamionowy wynosi do 15A, a zakres częstotliwości od 10kHz do 200kHz. Dostępne są cztery standardowe przełożenia: 1:50, 1:100, 1:200 i 1:300, z odpowiednio 50, 100, 200 i 300 zwojami uzwojenia wtórnego. Produkt wykorzystuje jednokrotne uzwojenie pierwotne i system izolacji 130°C. Napięcie izolacji wynosi 3750Vrms, spełniając wymagania izolacyjne normy IEC950. Obsługuje tryby pracy jednobiegunowej i dwubiegunowej. Jest szeroko stosowany w próbkowaniu prądu w zasilaczach impulsowych, ochronie nadprądowej i zastosowaniach sterowania sprzężeniem zwrotnym.

CECHY

• Spełnia wymagania izolacyjne normy IEC950
• Napięcie przebicia między uzwojeniem pierwotnym a wtórnym 3750Vrms
• Zakres częstotliwości od 10kHz do 200kHz
• Zakres prądu: do 15A maksymalnie
• Przełożenie: dostępne 1:50, 1:100, 1:200, 1:300
• Temperatura pracy: od -40 do 85°C

Zastosowania

• Pomiar prądu w zasilaczach impulsowych

• Obwody zabezpieczenia nadprądowego

• Sterowanie sprzężeniem zwrotnym prądu

• Przetwornice wysokiej częstotliwości

• Zasilacze impulsowe jednobiegunowe

• Zasilacze impulsowe dwubiegunowe

• Przetwornice DC-DC

• Monitorowanie prądu impulsowego

INFORMACJE TECHNICZNE

• Te transformatory prądowe mają jednokrotne uzwojenie pierwotne, liczbę zwojów uzwojenia wtórnego (Ns) podaną w tabeli i system izolacji 130°C.
• Wartości referencyjne dotyczą pracy jednobiegunowej, częstotliwości 50kHz, współczynnika wypełnienia 40% i szacowanego wzrostu temperatury o 55°C.
• Maksymalny użyteczny szczytowy prąd pomiarowy (IPK) zależy od wzrostu temperatury lub nasycenia rdzenia, co należy ocenić w warunkach pracy.
• Te transformatory prądowe są zalecane do zastosowań w zasilaczach impulsowych, jednobiegunowych lub dwubiegunowych, pracujących na częstotliwościach od 10kHz do 200kHz.
• Współczynnik skali (KVI) jest proporcjonalny do rezystora terminującego (RT) i jest równy 1 wolt/amper, gdy RT=NS.
• Indukcyjność uzwojenia wtórnego (Ls) jest mierzona przy 15kHz i 0.5V dla ACST-2050, 1V dla ACST-2100, 2V dla ACST-2200 i 3V dla ACST-2300.

Uwagi: Specyfikacje produktu mogą być dostosowane

FAQ

P: Jak oblicza się współczynnik skali dla serii ACST-2?

O: Współczynnik skali KVI jest proporcjonalny do rezystora terminującego RT. Wzór to KVI = 1V/A × (RT / Ns), gdzie Ns to liczba zwojów uzwojenia wtórnego. Gdy RT = Ns (w Ω), KVI = 1V/A, co oznacza, że 1A prądu pierwotnego generuje 1V napięcia wyjściowego uzwojenia wtórnego. Na przykład, dla ACST-2050 (Ns=50), z rezystorem terminującym 50Ω, 1A prądu pierwotnego generuje 1V napięcia wtórnego.

P: Jak wybrać odpowiednie przełożenie?

O: Wybór przełożenia zależy od zakresu prądu pierwotnego i wymaganego napięcia próbkowania uzwojenia wtórnego. Niższe przełożenie (np. 1:50) ma mniej zwojów uzwojenia wtórnego, wyższy prąd wyjściowy i nadaje się do pomiaru większych prądów. Wyższe przełożenie (np. 1:300) ma więcej zwojów uzwojenia wtórnego, niższy prąd wyjściowy i nadaje się do pomiaru mniejszych prądów lub zastosowań wymagających wyższego napięcia wyjściowego. Zalecamy wybór w oparciu o szczytowy prąd pierwotny i wartość rezystora terminującego.

P: Jaka jest różnica między trybami pracy jednobiegunowej a dwubiegunowej?

O: W trybie jednobiegunowym prąd pierwotny płynie zawsze w tym samym kierunku (dodatnim lub ujemnym), co jest powszechne w topologiach takich jak przetwornice flyback. W trybie dwubiegunowym prąd pierwotny zmienia kierunek między dodatnim a ujemnym, co jest powszechne w topologiach takich jak przetwornice push-pull i full-bridge. Seria ACST-2 obsługuje oba tryby. Dane dotyczące wydajności referencyjnej podano dla częstotliwości 50kHz ze współczynnikiem wypełnienia 40%.
