Przekładnik prądowy SMD ACSTE12 Series do 35A dla przetwornic DC-DC i AC-DC

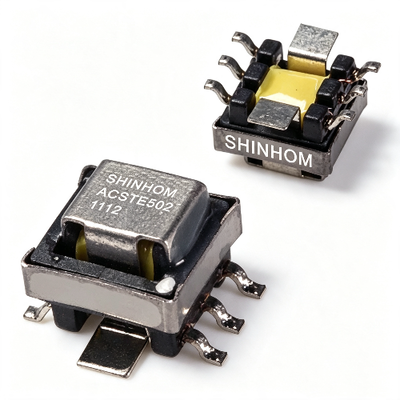

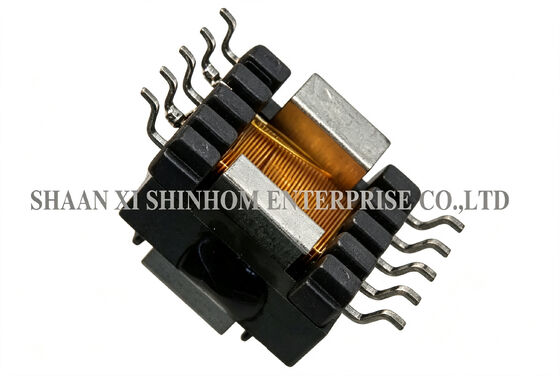

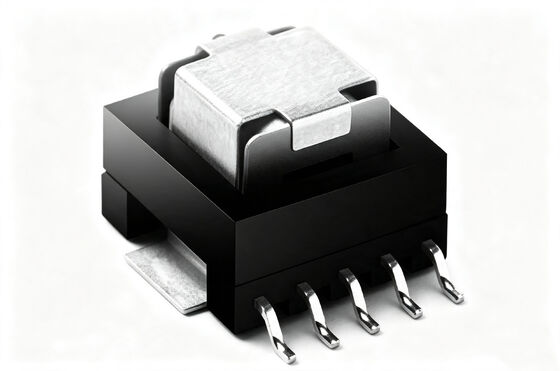

Transformator prądowy SMD serii ACSTE12

Seria ACSTE12 to transformator prądowy SMD przeznaczony do pomiaru prądu w przetwornicach DC-DC i AC-DC. Prąd znamionowy wynosi do 35A, a zakres częstotliwości od 1kHz do 500kHz. Produkt wykorzystuje niski profil obudowy SMD (wysokość 10mm, rozmiar padów 19.9mm×15.0mm), kompatybilny z automatycznym montażem i procesami lutowania rozpływowego. Dostępne są różne rozmiary rdzeni (EE4.2, EE5, EE8.3, EF12.6) z pełnym zakresem opcji przełożeń, oferując elastyczny wybór. Jest szeroko stosowany w pomiarach energii, monitorowaniu mocy, transformatorach ochronnych, przetwornicach AC/DC i DC-DC.

CECHY

• Wysokość: maks. 10mm
• Powierzchnia montażowa: maks. 19.9mm X 15.0mm
• Zakres częstotliwości: 1KHz do 500KHz
• Prąd znamionowy: do 35A
• Niskoprofilowe transformatory prądowe SMD
• Pełny wybór przełożeń
• Dostępne EE4.2 EE5 EE8.3 EF12.6
• Nadaje się do aplikacji pick and place
• Odporny na lutowanie rozpływowe

ZASTOSOWANIA

1. Energetyczny licznik AC, przetwornik mocy RTU
2. Transformator prądowy ochronny
3. Energetyczny licznik AC
4. Elektroniczny system monitorowania
5. Przetwornice DC/DC
6. Przetwornice AC/DC

INFORMACJE TECHNICZNE

1. Rezystancja izolacji: 500V DC >100MΩ
2. Hi-Pot: 1500V 1mA 60S
3. Zakres temperatury: -40°C do +125°C
4. Temperatura przechowywania: -40°C do +125°C
5. Odporność na ciepło lutowania: 260°C przez 10 sekund
6. Oznaczenie: Numer części i kod daty

Uwagi: Specyfikacje produktu mogą być dostosowane
