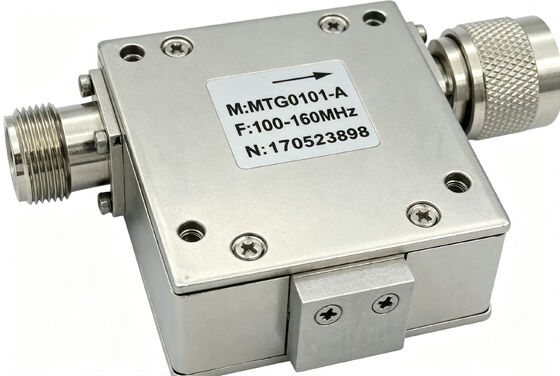

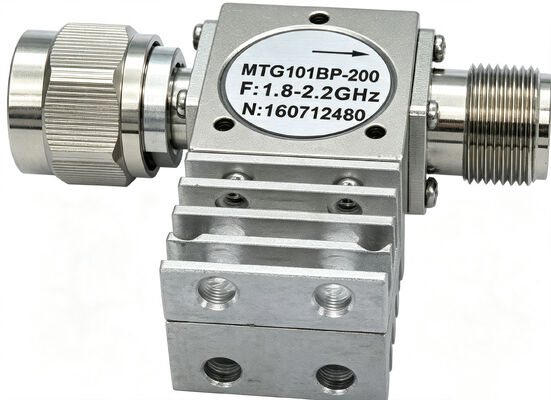

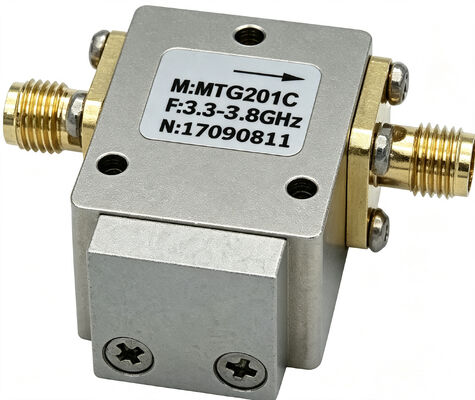

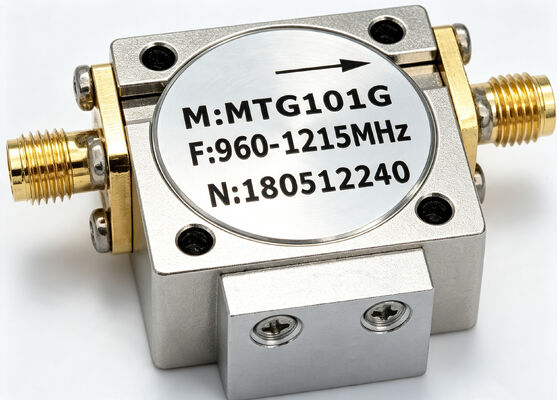

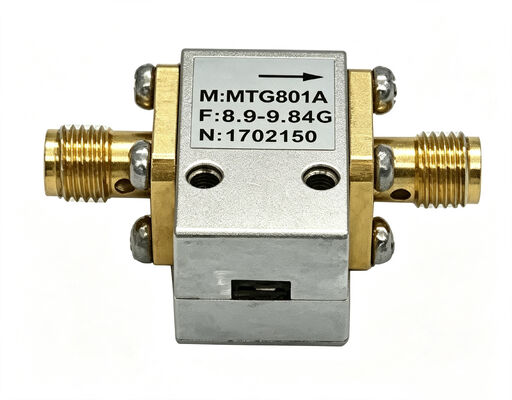

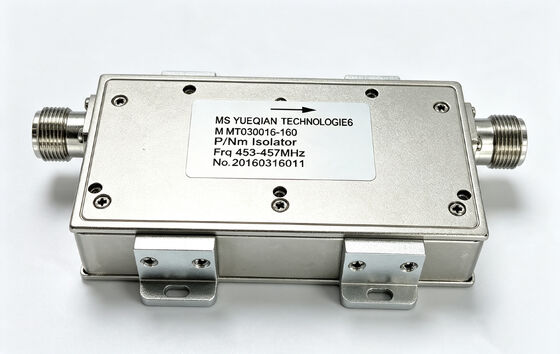

Izolatory i cyrkulatory RF Niska strata wstawienia Wysoka izolacja dla systemów komunikacji bezprzewodowej i radarowych

Izolatory i cyrkulatory RF obejmuje szeroki zakres częstotliwości od 0,1 GHz do 40 GHz. Wykorzystuje materiał ferrytowy oraz konstrukcje mikrofalowe / falowodowe / koncentryczne. Oferuje niskie straty wtrąceniowe (nawet 0,2 dB), wysoką izolację (do 23 dB) i doskonały VSWR (nawet 1,15). Produkty oferują wysoką zdolność przenoszenia mocy (moc średnia do 2000 W, moc szczytowa do 10000 W). Są kompatybilne z wieloma interfejsami złączy RF, w tym SMA, N, L29 i 2,92 mm. Są szeroko stosowane w bazowych stacjach komunikacji bezprzewodowej, systemach radarowych, sprzęcie do testowania i pomiarów, komunikacji satelitarnej i komunikacji 5G.

Cechy

• Zakres częstotliwości – 0,1-40 GHz
• Straty wtrąceniowe – nawet 0,2 dB
• Izolacja – do 23 dB
• VSWR – nawet 1,15
• Wysoka zdolność przenoszenia mocy – do 2000 W
• Wiele opcji złączy – SMA/N/L29/2,92 mm
• Szeroki zakres temperatur pracy – -55°C do +85°C
• Wiele typów konstrukcji – mikrofalowa, falowodowa, koncentryczna

Tabela wyboru specyfikacji produktu

Zastosowania

• Bazowe stacje komunikacji bezprzewodowej
• Systemy radarowe
• Sprzęt do testowania i pomiarów
• Komunikacja satelitarna
• Systemy komunikacji 5G
• Komponenty mikrofalowe
• Moduły RF front-end

FAQ

P: Jaka jest różnica między izolatorem a cyrkulatorem?

O: Izolator to urządzenie trójportowe z jednym portem zakończonym dopasowanym obciążeniem. Sygnał może przepływać tylko w jednym kierunku. Służy do ochrony źródła sygnału przed uszkodzeniem przez moc odbitą. Cyrkulator to urządzenie trójportowe, w którym sygnał przemieszcza się sekwencyjnie w kierunku zgodnym z ruchem wskazówek zegara lub przeciwnym (1→2→3→1). Może być używany w zastosowaniach takich jak współdzielone anteny nadawczo-odbiorcze. Oba urządzenia działają w oparciu o nierównomierne właściwości materiału ferrytowego.

P: Jak wybrać zakres częstotliwości dla izolatorów/cyrkulatorów?

O: Wybór powinien opierać się na częstotliwości pracy systemu. Seria produktów obejmuje zakres 0,1-40 GHz, dostępna zarówno w wersjach wąskopasmowych (szerokość pasma 10-200 MHz), jak i szerokopasmowych/pełnopasmowych. Modele wąskopasmowe oferują niższe straty wtrąceniowe i wyższą izolację. Modele szerokopasmowe obejmują szerszy zakres częstotliwości z bardziej elastycznym wyborem. Zalecamy wybór w oparciu o rzeczywiste pasmo częstotliwości pracy i wymagania dotyczące szerokości pasma systemu.

P: Jaki jest wpływ strat wtrąceniowych i izolacji na system?

O: Straty wtrąceniowe odnoszą się do strat mocy, gdy sygnał przechodzi przez urządzenie. Niższe są lepsze (typowe wartości 0,2-0,6 dB). Bezpośrednio wpływają na wzmocnienie systemu i zużycie energii. Izolacja odnosi się do tłumienia sygnałów zwrotnych. Wyższe są lepsze (typowe wartości 18-23 dB). Bezpośrednio wpływa na poziom ochrony źródła sygnału i skuteczność izolacji nadawczo-odbiorczej.

P: Ile mocy mogą przenosić izolatory/cyrkulatory wysokiej mocy?

O: Ta seria oferuje modele wysokiej mocy ze średnią mocą do 2000 W i mocą szczytową do 10000 W (w warunkach impulsowych). Specyficzna zdolność przenoszenia mocy zależy od częstotliwości, szerokości pasma, typu złącza i warunków rozpraszania ciepła. Modele wysokiej mocy zazwyczaj wykorzystują złącza typu N lub L29 i są wyposażone w radiatory.
