Split-Core CT serii SCTK671 do zapobiegania wyciekom ognia i ochrony mikrokomputerów

Negocjacja
MOQ
Zbywalny
Cena £

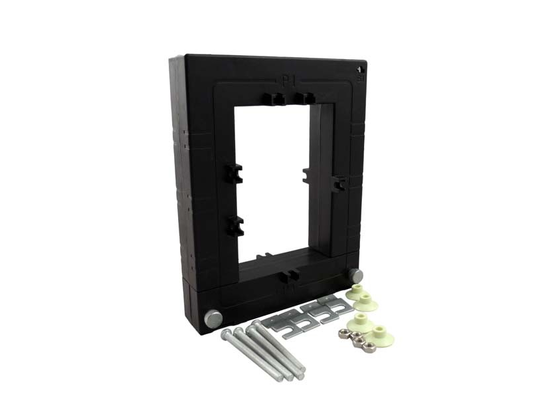

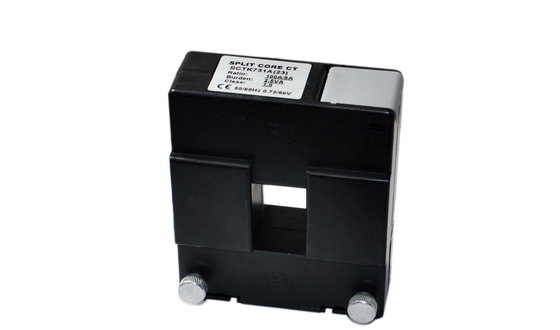

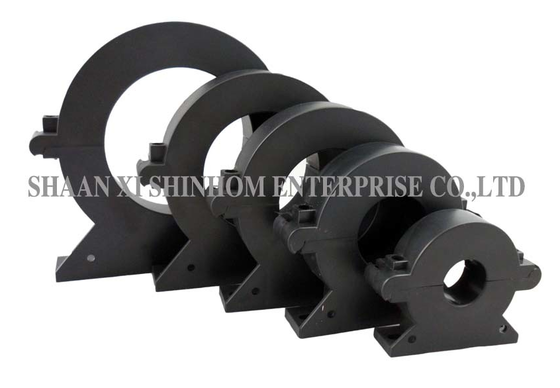

Split-Core CT SCTK671 Series for Leakage Fire Prevention and Microcomputer Protection
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualny zakres: 5~3000A
Wyjście: 0-10 V lub 0-5 A
Dokładność: 0,2, 0,5, 1,0
Struktura cewki: TOROIDALNY
Numer cewki: AUTOTRANSFORMATOR
Możliwość dostosowania: Tak
Podkreślić:

Transformator prądu dzielonego dla zapobiegania wyciekom

,

Split Core CT do ochrony mikroukładników

,

Transformator prądu serii SCTK671
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK671
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000/miesiąc
opis produktu

Przekładnik prądowy typu split-core serii SCTK671 jest przeznaczony do pomiaru i monitorowania prądu w nowych lub istniejących sieciach dystrybucji energii elektrycznej. Produkt wykorzystuje konstrukcję dzieloną, która umożliwia szybki montaż bez konieczności odłączania lub usuwania kabli lub szyn zbiorczych, co znacznie obniża koszty i czas instalacji. Uzwojenie wtórne posiada wbudowany precyzyjny rezystor równoległy, zapewniający bezpieczne wyjście niskonapięciowe. Kapsułkowanie epoksydowe zapewnia doskonałą izolację i odporność na wibracje. Materiał o wysokiej przenikalności magnetycznej zapewnia szeroki zakres pomiarowy. Błąd przekładni: ≤±0,2%. Błąd kąta fazowego: ≤±10 minut. Wytrzymałość dielektryczna: 2,5KV/1mA/1 minuta. Jest szeroko stosowany w monitorowaniu pożarów elektrycznych, zapobieganiu pożarom z powodu wycieków, ochronie przekaźników elektromagnetycznych i aplikacjach ochrony mikrokomputerowej.

Cechy:
  • Przekładnik prądowy typu split-core
  • Zakres pomiarowy: 5 do 3000A prądu przemiennego, wyjście 0-10V(AC) lub 0-5A
  • Zastosowanie żywicy epoksydowej i dobra odporność na wstrząsy
  • Zastosowanie metody zaciśnięcia, łatwy montaż
  • Zastosowanie materiału o wysokiej przenikalności magnetycznej, szeroki zakres pomiarowy
  • Mała objętość, piękny wygląd, elastyczne zastosowanie
  • Pozwala zaoszczędzić czas i koszty instalacji
Zastosowania:
  • Monitorowanie pożarów elektrycznych
  • System zapobiegania pożarom z powodu wycieków
  • Ochrona przekaźników elektromagnetycznych
  • Ochrona mikrokomputerowa i inne.
Parametry elektryczne
Częstotliwość50-400Hz
Prąd znamionowy wejściowy5A-3000A
Zakres pomiarowy5%In-130%In
Prąd znamionowy wyjściowy0-10V(AC) lub 0-5A
Przekładnia≤ ± 0,2%
Kąt fazowy≤ ±10min
Wytrzymałość dielektryczna2,5KV/1mA/1min
Rezystancja izolacjiDC500V/100MΩmin
Parametry mechaniczne
ObudowaPC /UL94-V0
BobinaPBT
RdzeńStal krzemowa
Struktura wewnętrznaEpoksyd
KonstrukcjaOpaska
Temperatura pracy－25℃～＋75℃
Wilgotność pracy≤85%
Połączenie wyjściowePrzewód UL101522AWG (skręcony) 2,5m
Wybór typu
P/NPrąd znamionowy wejściowy (A)Wyjście (mA/V)DokładnośćWymiary (mm)
ØABCDEFGHØ1Ø2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0,2,0,5,1,0

25807522567353211755
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

0,2,0,5,1,045108107267110074241355
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

0,2,0,5,1,065128127269112094271755
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

0,2,0,5,1,0801441442897134104271755
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

0,2,0,5,1,010017417430126162120271755
Split-Core CT serii SCTK671 do zapobiegania wyciekom ognia i ochrony mikrokomputerów

Uwagi: Specyfikacje produktu mogą być dostosowane

FAQ
P: Czy przekładnik prądowy typu split-core wymaga wyłączenia zasilania lub demontażu kabli podczas instalacji?

O: Nie. Seria SCTK671 wykorzystuje konstrukcję dzieloną z rdzeniem, który można otwierać i zamykać. Można go zainstalować bez odłączania lub usuwania żadnych kabli ani szyn zbiorczych. Jest szczególnie odpowiedni do projektów modernizacyjnych i zastosowań, w których nie można wyłączyć zasilania, co znacznie obniża koszty i czas instalacji.

P: Jaka jest funkcja wbudowanego precyzyjnego rezystora?

O: Uzwojenie wtórne posiada wbudowany precyzyjny rezystor równoległy. Konwertuje sygnał prądowy bezpośrednio na bezpieczne wyjście niskonapięciowe (0-10V), eliminując potrzebę stosowania zewnętrznych rezystorów próbkowania. Upraszcza to instalację, poprawia bezpieczeństwo i oszczędza koszty komponentów oraz miejsce instalacji.

P: Jakie są zalety zalewania żywicą epoksydową?

O: Zalewanie żywicą epoksydową zapewnia doskonałą izolację, ochronę przed wilgocią, kurzem i korozją, a także zwiększa odporność produktu na wibracje. Całkowicie zamknięta konstrukcja zapewnia długoterminową stabilną pracę transformatora w różnych trudnych warunkach.

P: Jak złożyć wniosek o próbki? Jaki jest czas realizacji?

O: Wniosek o próbki można złożyć za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Prosimy o podanie danych firmy i docelowego modelu. Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych. Czas realizacji zamówień masowych wynosi zazwyczaj 2-8 tygodni.
