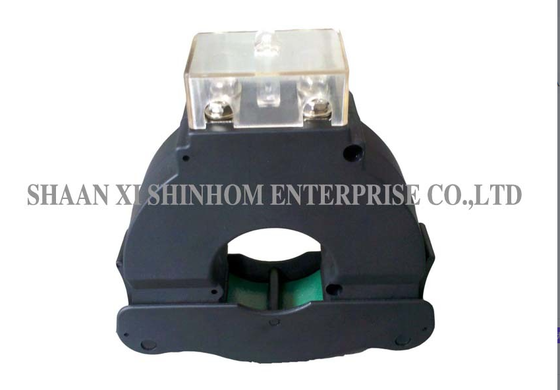

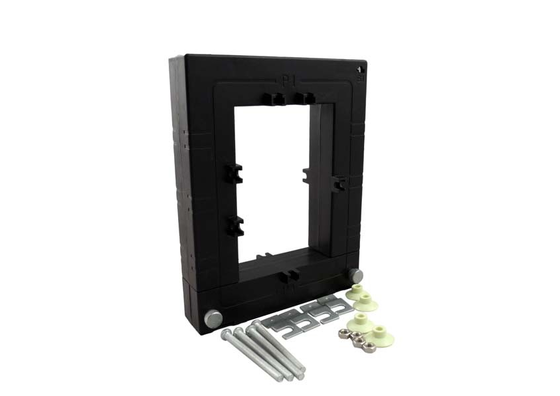

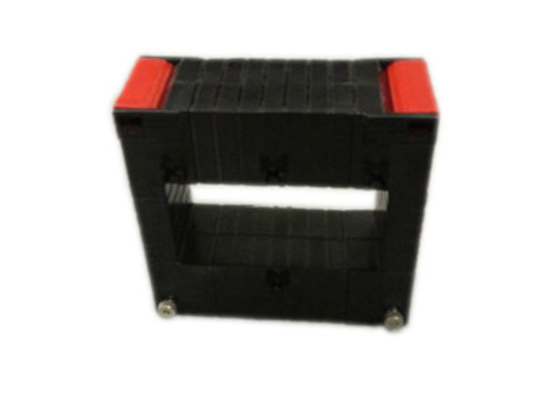

Transformator prądu dzielonego rdzenia serii SCTK732B do monitorowania mocy i ochrony przekaźnika

Negocjacja
MOQ
Zbywalny
Cena £
Split-Core Current Transformer SCTK732B Series for Power Monitoring and Relay Protection
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Wejście: 0,5A-6000A
Wyjście: 0,333 V (AC) lub 0-5 A
Częstotliwość: 50-2,5 kHz
Dokładność: 0,2, 0,5, 1,0
Połączenie wyjściowe: Terminal
Dostosowane: Tak
Podkreślić:

Transformator prądu dzielonego SCTK732B

,

transformator monitorujący prąd mocy

,

Transformator z podzielonymi rdzeniami do ochrony rellu
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK732B
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000/miesiąc
opis produktu

W sprawieZestaw SCTK732Btransformator prądu dzielonego rdzenia jest przeznaczony do pomiaru i monitorowania prądu w nowych lub istniejących sieciach dystrybucji energii.Produkt wykorzystuje strukturę dzielonego rdzenia, która umożliwia szybką instalację bez odłączenia lub usunięcia kabli lub pasówNawijanie wtórne jest równomiernie rozmieszczone wokół obwodu rdzenia, zapewniając niski przepływ przecieków i stabilną wydajność.Plastykowa obudowa ABS zapewnia dobrą ochronę izolacyjnąWbudowany precyzyjny rezystor równoległy zapewnia bezpieczny wyjście niskiego napięcia bez konieczności stosowania zewnętrznych rezystorów próbkowania.i ochrony w liniach i sprzęcie energetycznym, a także pomiar prądu i mocy dla silników, oświetlenia, sprężarek powietrza, systemów HVAC i sterowania automatyki, a także urządzeń monitorujących energię.

Charakterystyka:
  1. Zakres badań: 0,5A - 6000A wejścia prądu przemiennego, wyjścia 0,333VAC lub 0-5A
  2. Klasa dokładności badań: 0.2, 0,51.0
  3. Prąd Winkle wtórne transformatora równomiernie rozmieszczone wzdłuż obwodu rdzenia,użycie plastikowej powłoki ABS opóźniającej płomień do izolacji transformatora
  4. Środek okna, żeby autobus mógł się nosić.
  5. Winkle wtórne są jednakowe wokół systemu, w którym wyciek przepływu magnetycznego jest niewielki, z stabilną wydajnością, lekką wagą, wygodną instalacją itp.
Zastosowanie:
  1. Pomiar prądu, monitorowanie i ochrona przewodów i urządzeń elektrycznych.
  2. Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarek powietrza, ogrzewania
  3. System entylacji, klimatyzacja i automatyka
  4. Urządzenie monitorujące prąd, moc i energię.
Parametry elektryczne
Wpływ znamionowy 0.5A-6000A
Zakres pomiarowy 10%-130%
Wydajność nominalna 0.333V ((AC) lub 0-5A
Wskaźnik ≤ ± 0,2%
Kąt fazy ≤ ± 10 min
Siła dielektryczna 5.0KV/1mA/1min
Odporność na izolację DC500V/100MΩmin
Parametry mechaniczne
Sprawa PC+ABS/UL94-V0
Włóczęga PC+ABS
Rdzeń Silikon
Struktura wewnętrzna Epoksy
Budowa Krawat.
Temperatura pracy -25°C+75°C
Wilgotność operacyjna ≤ 85%
Wybór typu
P/N Wprowadzenie (A) Wydajność (A/V) Dokładność Wymiary ((mm)




A1 B1 A B C D E F G H
SCTK732B-330 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 32 69 119 64 78 13 2 43 43
SCTK732B-430 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 32 79 119 64 78 13 2 43 43
SCTK732B-530 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 32 89 119 64 78 13 2 43 43
SCTK732B-630 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 32 99 119 64 78 13 2 43 43
SCTK732B-830 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 32 119 119 64 78 13 2 43 43
SCTK732B-1030 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 32 139 119 64 78 13 2 43 43
SCTK732B-1230 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 32 159 119 64 78 13 2 43 43
SCTK732B-1330 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 32 169 119 64 78 13 2 43 43
SCTK732B-1430 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 32 179 119 64 78 13 2 43 43
SCTK732B-1830 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 32 219 119 64 78 13 2 43 43
SCTK732B-350 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 55 69 141 64 78 13 2 43 43
SCTK732B-450 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 55 79 141 64 78 13 2 43 43
SCTK732B-550 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 55 89 141 64 78 13 2 43 43
SCTK732B-650 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 55 99 141 64 78 13 2 43 43
SCTK732B-850 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 55 119 141 64 78 13 2 43 43
SCTK732B-1050 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 55 139 141 64 78 13 2 43 43
SCTK732B-1250 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 55 159 141 64 78 13 2 43 43
SCTK732B-1350 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 55 169 141 64 78 13 2 43 43
SCTK732B-1450 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 55 179 141 64 78 13 2 43 43
SCTK732B-1850 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 55 219 141 64 78 13 2 43 43
Wymagania w zakresie bezpieczeństwa 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 55 239 141 64 78 13 2 43 43
SCTK732B-2250 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 55 259 141 64 78 13 2 43 43
SCTK732B-2650 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 55 299 141 64 78 13 2 43 43
SCTK732B-380 0-630A 1A/5A/0.333V 0.2,0.5,1.0 33 82 69 168 64 78 13 2 43 43
SCTK732B-480 0-800A 1A/5A/0.333V 0.2,0.5,1.0 43 82 79 168 64 78 13 2 43 43
SCTK732B-580 0-1250A 1A/5A/0.333V 0.2,0.5,1.0 53 82 89 168 64 78 13 2 43 43
SCTK732B-680 0-1600A 1A/5A/0.333V 0.2,0.5,1.0 63 82 99 168 64 78 13 2 43 43
SCTK732B-880 0-2000A 1A/5A/0.333V 0.2,0.5,1.0 83 82 119 168 64 78 13 2 43 43
SCTK732B-1080 0-3000A 1A/5A/0.333V 0.2,0.5,1.0 103 82 139 168 64 78 13 2 43 43
SCTK732B-1280 0-3600A 1A/5A/0.333V 0.2,0.5,1.0 123 82 159 168 64 78 13 2 43 43
SCTK732B-1380 0-4000A 1A/5A/0.333V 0.2,0.5,1.0 133 82 169 168 64 78 13 2 43 43
SCTK732B-1480 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 143 82 179 168 64 78 13 2 43 43
SCTK732B-1880 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 183 82 219 168 64 78 13 2 43 43
Wymagania w zakresie bezpieczeństwa 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 203 82 239 168 64 78 13 2 43 43
SCTK732B-2280 0-5000A 1A/5A/0.333V 0.2,0.5,1.0 223 82 259 168 64 78 13 2 43 43
SCTK732B-2680 0-6000A 1A/5A/0.333V 0.2,0.5,1.0 263 82 299 168 64 78 13 2 43 43

Transformator prądu dzielonego rdzenia serii SCTK732B do monitorowania mocy i ochrony przekaźnika

Uwaga: Specyfikacje produktów mogą być dostosowane

Częste pytania
P: Jakie klasy dokładności są dostępne dla tego produktu?

A: Dostępne są trzy klasy dokładności: klasa 0.2Klasa 0.5, i klasa 1.0Klasa 0.2 nadaje się do precyzyjnego pomiaru energii Klasa 0.5 nadaje się do ogólnych pomiarów przemysłowych Klasa 1.0 nadaje się do zastosowań ochronnych i konwencjonalnych instrumentów wskazujących.

P: Jakie są zalety równomiernie rozmieszczonego nawijania wtórnego?

A: Nawijanie wtórne jest równomiernie rozmieszczone wokół obwodu rdzenia, zapewniając jednolite rozkład strumienia magnetycznego, niski strumień przecieków, wysoką dokładność pomiaru,i stabilna i niezawodna wydajność.

P: Jak ubiegać się o próbki?

O: Możesz przesłać wniosek o próbkę za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o swojej firmie i model docelowy. Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych.Czas realizacji zamówienia masowego wynosi zazwyczaj 2-8 tygodni.
