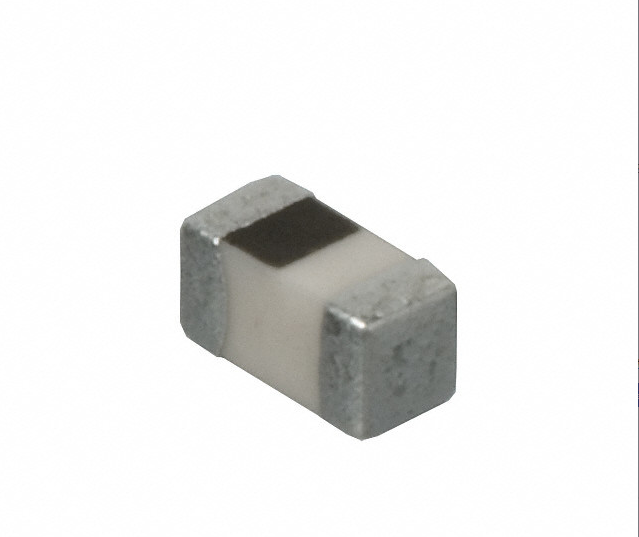

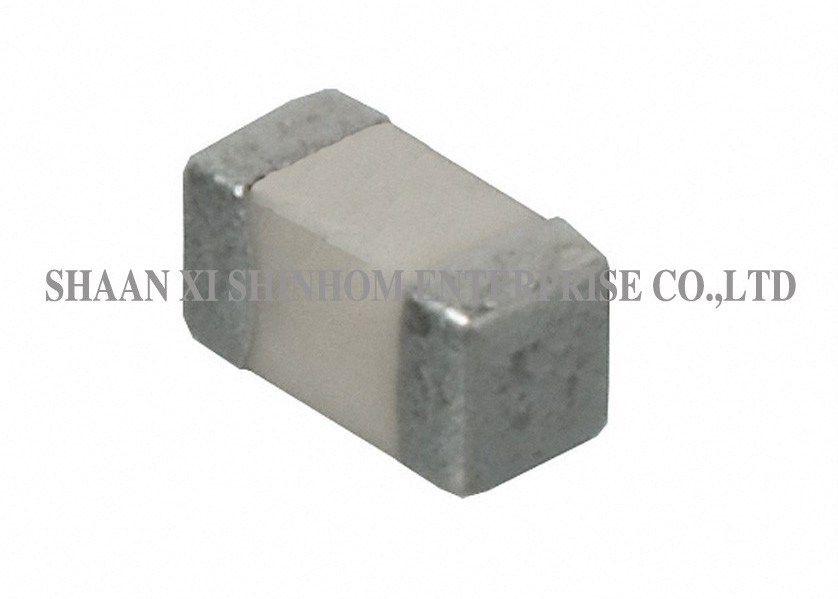

AIML0603C Induktory chipowe ceramiczne
W sprawiePozycja AIML0603CInduktor ceramiczny jest wytwarzany przy użyciu zaawansowanej technologii cienkich folii. Zakres indukcji obejmuje od 1,2nH do 100nH. Prąd nominalny wynosi 500mA. Oferuje wysoką częstotliwość samo-rezonansową i niską DCR.0201 ultra mały rozmiar (0.6×0.3mm) o konstrukcji bez ołowiu jest odpowiedni do zastosowań o wysokiej gęstości mocowania powierzchniowego. powłoka szkła emaliowego zapewnia wysoką precyzję i niski drift oporu.odporność na wstrząsy cieplne, i jest kompatybilny zarówno z procesami lutowania fal, jak i lutowania reflow. Jest szeroko stosowany w obwodach RF o wysokiej częstotliwości, komunikacji bezprzewodowej, modułach Bluetooth, GPS, telefonach komórkowych,i różnych sieci filtrujących i dopasowujących wysokiej częstotliwości.
Charakterystyka:
Zastosowania:
Informacje techniczne:
![]()
![]()
Częste pytania
P: Jakie są zalety technologii cienkich folii w porównaniu z technologią wielowarstwowej ceramiki?
A:Technologia cienkich folii wykorzystuje procesy fotolitografii do produkcji, oferując wyższą precyzję, ściślejszą tolerancję indukcji i niższe parametry pasożytnicze.Zapewnia wyższy czynnik Q i wyższą częstotliwość samo-rezonansową na wysokich częstotliwościachTechnologia wielowarstwowej ceramiki jest tańsza i nadaje się do ogólnych zastosowań wysokiej częstotliwości.
P: Jakie są zalety ultra-małego rozmiaru 0201?
A:Rozmiar 0201 (0,6×0,3 mm) jest jednym z najmniejszych dostępnych pakietów SMD.
P: Jakie są zalety powłoki szkła emaliowego?
A:powłoka szkła emaliowanego zapewnia wysoką precyzję i niski drift oporu, zapewniając, że induktor utrzymuje stabilną wydajność elektryczną w warunkach zmian temperatury i długotrwałego użytkowania,poprawa niezawodności produktu.
