Induktor wysokiego Q chipu z cienką warstwą AIML0805C 1.0-470nH 300mA dla modułów Bluetooth i GPS

5000szt
MOQ
Zbywalny
Cena £
High Q Thin Film Chip Inductor AIML0805C 1.0-470nH 300mA for Bluetooth and GPS Modules
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Opór: Naprawiono rezystor
Aplikacja: Dysk twardy, modem, drukarki, DSC, DVC, PDA, DVD i HDD
Opakowanie: Montaż powierzchniowy
Typ: Cewka indukcyjna SMT
Aktualny zakres: 250mA-300mA
Indukcyjność: 1nH do 470nH
Podkreślić:

Induktor chipowy o cienkiej warstwie AIML0805C

,

Induktor chipów do modułów Bluetooth

,

induktor modułu GPS 300mA

Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: AIML0805C
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 1000000/miesiąc
opis produktu

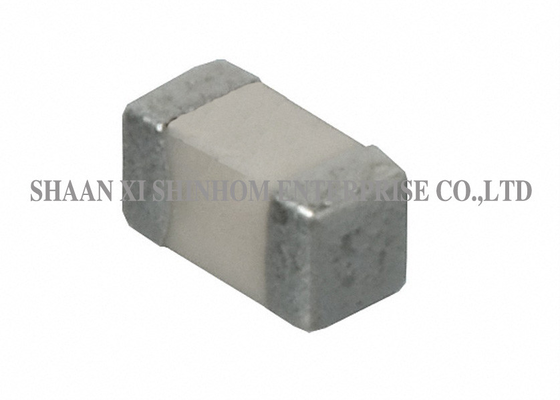

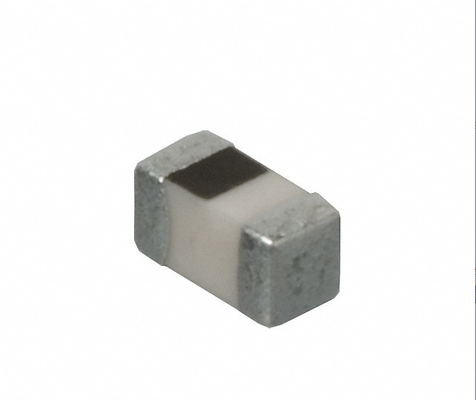

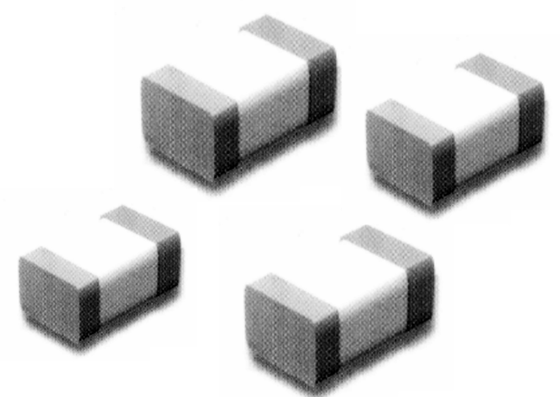

Ceramiczne cewki indukcyjne chipowe AIML0805C

Ceramiczna cewka indukcyjna chipowa serii AIML0805C jest produkowana przy użyciu zaawansowanej technologii cienkowarstwowej. Zakres indukcyjności obejmuje od 1,0 nH do 470 nH. Prąd znamionowy wynosi 300 mA. Charakteryzuje się wysoką częstotliwością rezonansu własnego, jak i niską rezystancją DCR. Obudowa 0805 (2,0*1,25 mm) o konstrukcji bezwyprowadzeniowej nadaje się do montażu powierzchniowego o dużej gęstości upakowania. Powłoka ze szkła emaliowanego zapewnia wysoką precyzję i niski dryf rezystancji. Cechuje się doskonałą lutownością, odpornością na szok termiczny oraz jest kompatybilna zarówno z procesem lutowania na fali, jak i lutowania rozpływowego. Dostępne są również opcje w mikrorozmiarach, takie jak 0402C/0603C. Produkt jest szeroko stosowany w obwodach wysokiej częstotliwości RF, komunikacji bezprzewodowej, modułach Bluetooth, GPS, telefonach komórkowych oraz różnych wysokoczęstotliwościowych układach filtrujących i dopasowujących.

Cechy:

  1. Zaawansowana technologia cienkowarstwowa
  2. Dostępne miniaturowe rozmiary 0402C/0603C
  3. Niewielki rozmiar, konstrukcja bezwyprowadzeniowa odpowiednia do montażu powierzchniowego o dużej gęstości
  4. Niska wartość rezystancji przy wysokim współczynniku B
  5. Doskonała lutowność i odporność na szok termiczny
  6. Odpowiednia do lutowania na fali oraz rozpływowego
  7. Powłoka ze szkła emaliowanego, wysoka precyzja, mały dryf rezystancji
  8. Produkty przyjazne dla środowiska

Zastosowania:

  1. Sprzęt medyczny
  2. Sprzęt testowo-pomiarowy
  3. Urządzenia drukujące
  4. Sterowniki urządzeń automatyki
  5. Konwertery
  6. Urządzenia komunikacyjne, telefony komórkowe, GPS, PDA
  7. Komputery osobiste
  8. Sprzęt przenośny
  9. CD-ROM, dyski twarde, modemy, drukarki
  10. Przetwornice DC-DC
  11. DSC, DVC, PDA, DVD oraz HDD

Informacje techniczne:

  1. Lutowność: 90% elektrody końcowej powinno zostać pokryte. Podgrzewanie wstępne: @ 260℃±5℃ przez 160 sekund. Lut: eutektyczny H63AA. Topnik: kalafonia, zanurzenie na 5 sekund ±1 sekunda
  2. Szok termiczny: Indukcyjność w granicach ±5% wartości początkowej, a dobroć Q w granicach ±30% wartości początkowej przy temperaturach -40℃ i +85℃ przez 30 min w każdym ze 100 cykli
  3. Temperatura robocza: -25℃ do +85℃
  4. Temperatura przechowywania: -40℃ do +85℃

Induktor wysokiego Q chipu z cienką warstwą AIML0805C 1.0-470nH 300mA dla modułów Bluetooth i GPS

Induktor wysokiego Q chipu z cienką warstwą AIML0805C 1.0-470nH 300mA dla modułów Bluetooth i GPS

Uwaga: Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.

FAQ

P: Jakie są zalety technologii cienkowarstwowej w porównaniu z wielowarstwową technologią ceramiczną?

O: Technologia cienkowarstwowa wykorzystuje procesy fotolitografii do produkcji, oferując wyższą precyzję, węższą tolerancję indukcyjności i niższe parametry pasożytnicze. Zapewnia wyższy współczynnik dobroci Q i wyższą częstotliwość rezonansu własnego przy wysokich częstotliwościach, dzięki czemu szczególnie dobrze nadaje się do zastosowań RF i mikrofalowych. Wielowarstwowa technologia ceramiczna charakteryzuje się niższym kosztem i jest odpowiednia do ogólnych zastosowań wysokiej częstotliwości.

P: Jakie są wymiary obudowy 0805?

O: Wymiary obudowy 0805 to 2,0*1,25 mm (długość * szerokość), a jej bezwyprowadzeniowa konstrukcja jest odpowiednia do montażu powierzchniowego o dużej gęstości upakowania. W tej serii dostępne są również opcje o mniejszych rozmiarach, takie jak 0402C/0603C.

P: Jakie są zalety powłoki ze szkła emaliowanego?

O: Powłoka ze szkła emaliowanego zapewnia wysoką precyzję i niski dryf rezystancji, gwarantując utrzymanie stabilnych parametrów elektrycznych cewki indukcyjnej przy zmianach temperatury i długotrwałym użytkowaniu, co zwiększa niezawodność produktu.
