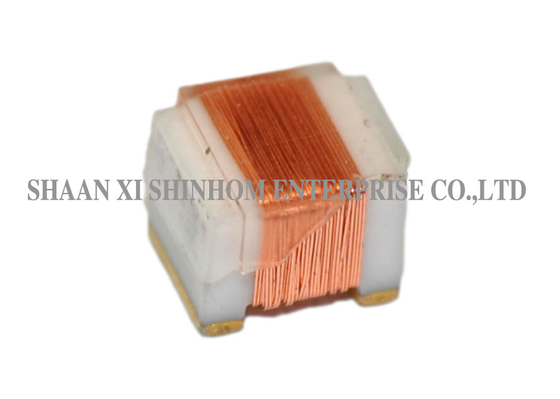

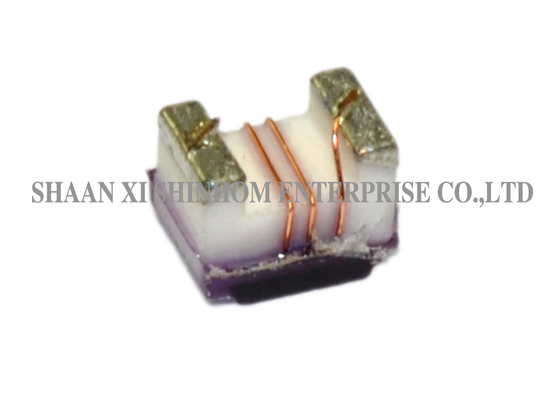

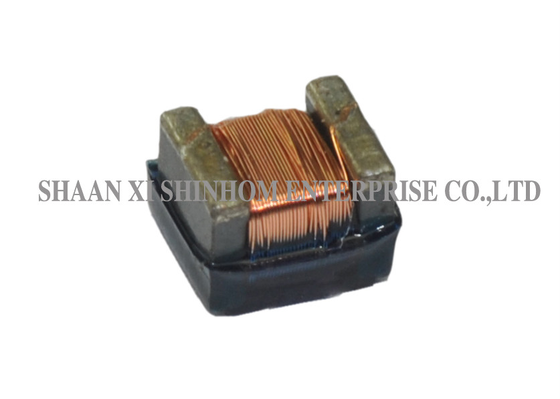

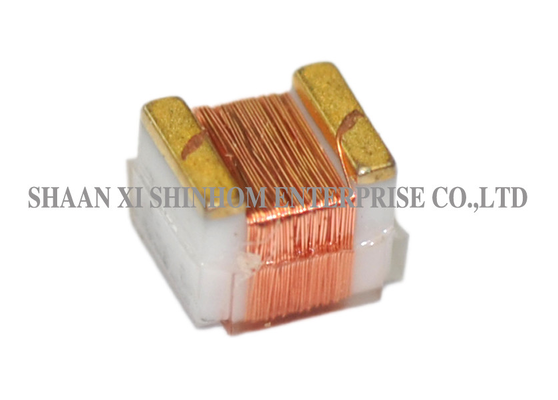

Serii AISC SMD Wire Wound Ceramic Chip Inductor High Q High SRF do łączności bezprzewodowej i GPS

W sprawieSeria AISCSMD inductor ceramiczny z nawijaniem drutu posiada konstrukcję o wysokiej częstotliwości i strukturę nawijania drutu, oferując wysoki współczynnik Q i wysokie właściwości częstotliwości samo-rezonansowej,zapewnienie doskonałej wydajności transmisji sygnału w obwodach o wysokiej częstotliwościProdukt oferuje serymiczne rdzeń standardowo, z ferrytowym rdzeniem opcjonalnie, odpowiedni do różnych wymagań częstotliwości i indukcji.Wysoka niezawodność i doskonała stabilność termiczna zapewniają długotrwałą stabilną pracę w różnych warunkach. Wiele standardowych rozmiarów od 0402 do 1812 jest dostępnych w celu spełnienia różnych wymagań dotyczących układu PCB. Jest szeroko stosowany w modemach, urządzeniach bezprzewodowych, telefonach bezprzewodowych, systemach pozycjonowania GPS,i systemów telekomunikacyjnych.

Charakterystyka:

• Rdzeń ceramiczny ((Rdzeń ferrytowy opcjonalnie)
• Projekt wysokiej częstotliwości
• Doskonałe wartości Q
• Doskonały SRF
• Wysoka niezawodność
• Doskonała stabilność termiczna
• Rozmiary 0402/0603/0805/1008/1210/1812

Zastosowania:

• Modemy
• Mobilne radia
• Telefony bezprzewodowe
• Systemy pozycjonowania globalnego
• Systemy telekomunikacyjne

Informacje techniczne:

• Badanie: (ekwiwalent dopuszczalny),przewodność: HP4191A,Q:HP4291A,SRF:HP8753B,RDC: zmierzona @ 25°C
• Temperatura pracy: ceramika -40°C do +125°C
• Metalizacja podkładek: wolframowo-niklowe z złotym błyskiem
• Metody lutowania: faza falowa, odpływowa, parowa
• Zlutość: maks. 260°C przez 10 sekund

Uwaga: Rozmiar produktu i indukcyjność mogą być dostosowane

Częste pytania

P: Jak wybrać pomiędzy rdzeniem ceramicznym a ferrytowym?

A: Rdzenie ceramiczneoferuje wyższy współczynnik Q i lepsze właściwości wysokiej częstotliwości, odpowiednie dla pasm RF i mikrofalowych.Rdzeń ferrytowymają większą przepuszczalność magnetyczną, umożliwiającą większe wartości indukcji w tej samej objętości, nadające się do zastosowań o niższej częstotliwości lub zastosowań wymagających wyższych wartości indukcji.Ceramiczna jest standardowa konfiguracja, podczas gdy feryt jest opcjonalny.

P: Jakie są korzyści z wysokiego czynnika Q dla projektowania obwodu?

A:Wysoki współczynnik Q oznacza mniejsze straty energii i lepszą selektywność częstotliwości na określonych częstotliwościach.poprawia odrzucenie filtrów poza pasmem, a także zwiększa stabilność częstotliwości oscylatora.

P: Jakie rozmiary opakowań są dostępne dla tej serii?

A:Dostępne są sześć standardowych rozmiarów:0402, 0603, 0805, 1008, 1210 i 1812Można je elastycznie wybierać w oparciu o wymagania dotyczące przestrzeni PCB i indukcyjności.

P: Jakie są zalety struktury z zawinięciem drutu w porównaniu z strukturą wielowarstwową?

A:Struktura zwinięta drutem oferuje wyższy współczynnik Q i wyższą przepustowość prądu przy wysokich częstotliwościach, szczególnie odpowiednia do zastosowań o wysokiej częstotliwości wymagających wysokiego współczynnika Q i wysokiego prądu,W przypadku urządzeń z napędem elektrycznym, w tym urządzeń z napędem.
