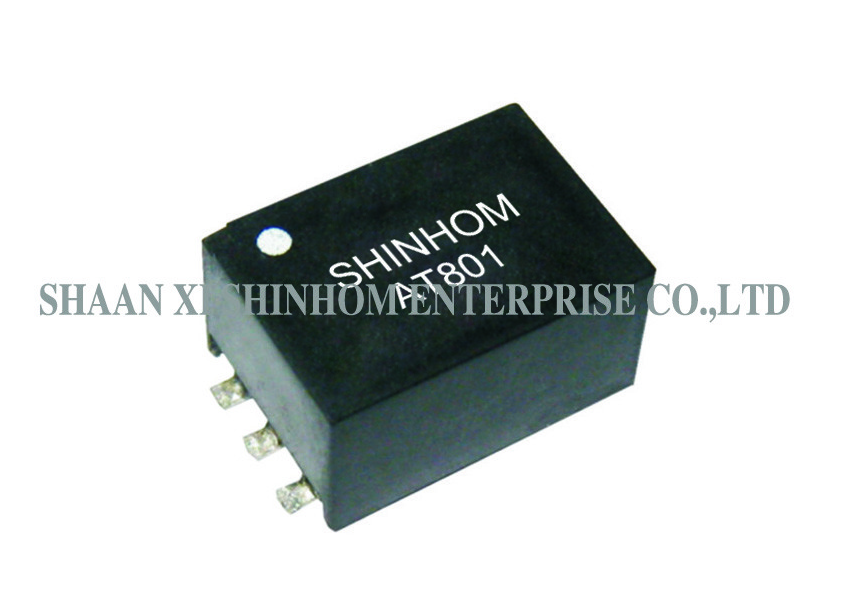

Epoksydowy transformator audio SMD do systemów audio i izolacji telekomunikacyjnej

To...o pojemności nieprzekraczającej 10 Wposiada opakowanie SMD i epoksydowy proces gotowania, zapewniając doskonałą ochronę przed wilgocią, pyłem i izolacją.Rang częstotliwości: od 20 Hz do 20 kHz. Odpowiedź częstotliwości: ≤0,25 dB,zapewnienie wysokiej wiarygodności transmisji sygnału audioJest szeroko stosowany w systemach audio, izolacji telekomunikacyjnej, modemach faksowych SMD, sprzęcie telekomunikacyjnym AV audio i aplikacjach PCMCIA, obsługujących prędkości danych od 2400bps do 56,6Kbps (V.90).

Wykorzystanie

• Zgodność z dyrektywą RoHS
• Transformator dźwięku

• Temperatura pracy: -25 do +125°C

• Temperatura przechowywania: -25 do +85°C

• Szeroko stosowane w systemach audio
• Elektryczne urządzenia elektryczne
• Transformatory telekomunikacyjne SMD
• Odpowiedni cywilny transformator AV audio telekomunikacyjny od 2400bps do 56,6Kbps (V.90) i aplikacje PCMCIA

1. DCR: Pin1-3=115Ω±15%
Pin4-6=115Ω±15%
2. PARALEL INDUKTANOWY: 200 Hz,0.78V
Pin1-3=5,8H Min
Oporność równoległa 7500Ωmin
3. Indukcja wycieku: 1 kHz,0.1V
Pin1-3(4-6krótki) = 6mH Typ
4. Strata wstawienia: 2 kHz, 0 dB
Pin1-3(4-6 W/H 412Ω) = 2dB Max
5. Strata zwrotu: REF 600Ω
Z 200Hz~4Hz=24dB Min
6- Wskaźnik obrotowy: 15KHz,1V
Pin1-3: 6-4=1±1%
7. WYRODZENIE WYRODZENIE STAN0E100MΩ@500VDC
8/ HI-POT: 4600VAC 1mA 60SEC: P-S

Wnioski

• Systemy audio

• Izolacja telekomunikacyjna

• Modemy faksów SMD

• Sprzęt telekomunikacyjny audio AV

• Wnioski PCMCIA

• Izolacja sygnału dźwiękowego

• Sprzęt nadawczy

• Sprzęt komunikacyjny

Shinhom Polityka kontroli jakości

Shinhom dąży do zadowolenia klientów, które można osiągnąć poprzez połączenie wysokiej jakości, rozsądnego czasu dostawy,konkurencyjne ceny oraz obsługa klientaW celu zapewnienia, że wytworzone produkty są zgodne z wymaganiami klientów.

Częste pytania

P: Jakie są zalety epoksydowego gotowania?

A:Epoxy potting zapewnia doskonałą ochronę przed wilgocią, pyłem i izolacją, zapewniając długotrwałe stabilne działanie transformatora w różnych trudnych warunkach,wzmacniająca wytrzymałość mechaniczną i odporność na drgania.

P: Co oznacza wartość DCR 115Ω ± 15%?

A:DCR (opór prądu stałego) 115Ω ± 15% oznacza wartość oporu nawinięć pierwotnych i wtórnych w warunkach prądu stałego.Ten parametr wpływa na utratę mocy transformatora i wydajność transmisji sygnału.

P: Jakie prędkości danych obsługuje ten produkt?

A:Obsługuje prędkość danych od 2400 bps do 56,6 Kbps (V.90), odpowiednia dla aplikacji komunikacyjnych, takich jak modemy i PCMCIA.

P: Jak ubiegać się o próbki?

A:Możesz złożyć wniosek o próbkę za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o swojej firmie i model docelowy. Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych.Czas realizacji zamówienia masowego wynosi zazwyczaj 2-8 tygodni.
