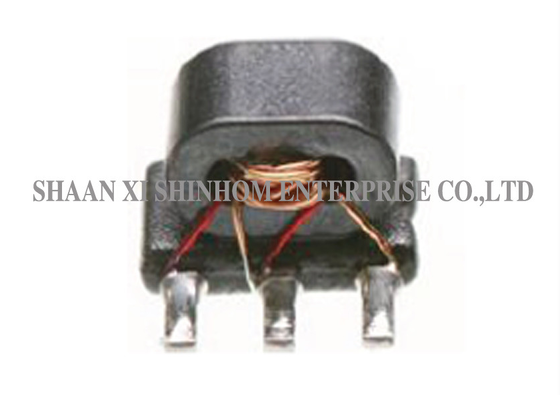

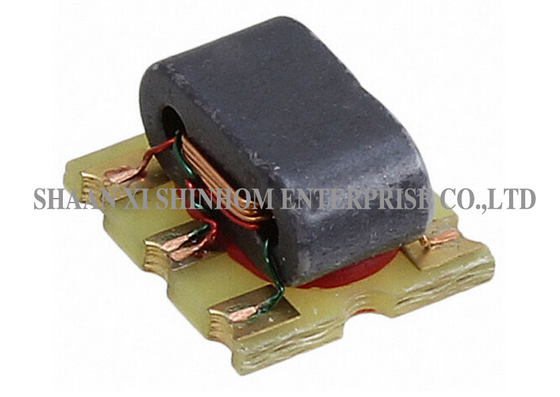

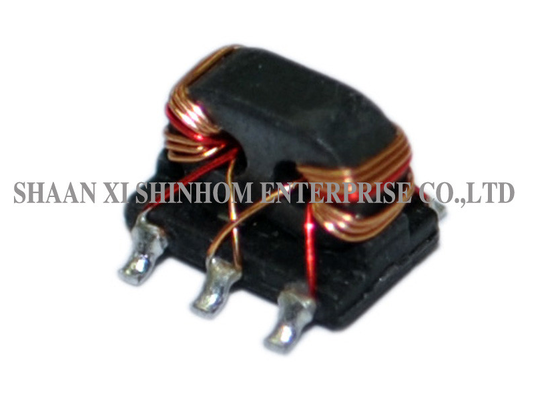

11 Balun Transformer 75Ω 0.5W 1-350MHz dla wzmacniaczy i systemów antenowych

To...1Transformator balun RF CT SMDjest przeznaczony do szerokopasmowej komunikacji bezprzewodowej i konwersji sygnałów RF, umożliwiając zrównoważoną/niezrównoważoną konwersję sygnałów i dopasowanie impedancji.oferuje szeroki zakres częstotliwości, niskie straty linii głównej i doskonałe właściwości równowagi amplitudy/fazy, zapewniające różnicę jakości transmisji sygnału.Konstrukcja centralnego kranu jest odpowiednia dla topologii obwodu, takich jak wzmacniacze i miksery push-pullJest szeroko stosowany w odbiornikach/przesyłkach VHF/UHF, systemach anten i sieciach dopasowywania szerokopasmowego w zastosowaniach RF. Jest idealnym wyborem dla konwersji sygnału RF front-end i dopasowania.

Charakterystyka:

• 1: 1 CT Impedancja
• 75Ω Impedancja charakterystyczna
• Moc RF: 0,5 W
• Prąd stały: 30mA
• Częstotliwość: od 1 do 350 MHz

Wnioski

• łączność bezprzewodowa szerokopasmowa
• Odbiorniki VHF/UHF
• Odbiorniki VHF/UHF
• Wzmocnienie wciągające
• Systemy antenowe
• Moduły RF przednie
• Dopasowanie impedancji szerokopasmowej
• Sprzęt do badań i pomiarów

Specyfikacje elektroniczne ((25°C,Z=75Ω)

• Częstotliwość: 1-350MHz
• Temperatura pracy: -40°C do 85°C
• Temperatura przechowywania: -55°C do 100°C

Częste pytania

P: Jaka jest różnica między transformatorem CT balun 1:1 a standardowym balun 1:1?

A:A11 CT balunposiada centralną klapę (CT) na nawijaniu wtórnym, co czyni go odpowiednim do topologii obwodów, takich jak wzmacniacze i miksery push-pull, które wymagają centralnej klapy,zapewnienie różnicowej produkcji lub konwersji z niezrównoważonej na zrównoważonąStandardowy balon 1:1 nie posiada centralnego kranu i ma stosunkowo prostszą funkcję.

P: Co oznacza typowa utrata linii głównej wynosząca 0,4-0,5 dB?

A:Utrata mocy linii głównej wynosząca 0,4-0,5 dB oznacza, że utrata mocy sygnału przez transformator wynosi około 9-11%, co wskazuje na wysoką wydajność przesyłu energii.Niewielka różnica strat między dwoma wynikami (0.4dB vs 0.5dB) zapewnia zrównoważoną różnicę amplitudy wyjściowej, nadającą się do urządzeń RF z rygorystycznymi wymaganiami dotyczącymi jakości sygnału.

P: Jak ubiegać się o próbki?

A:Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodniMOQ i czas realizacji zamówionych produktów zostaną potwierdzone osobno.
