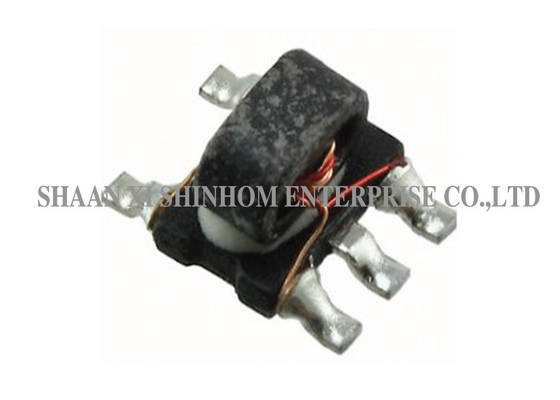

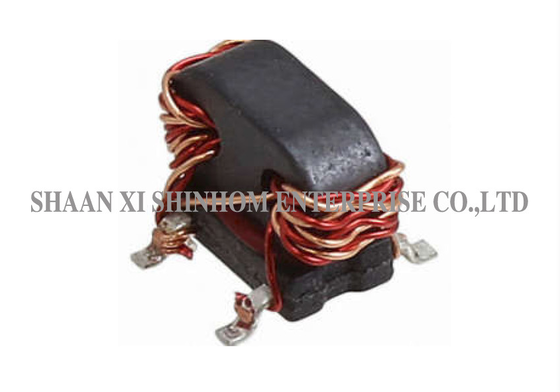

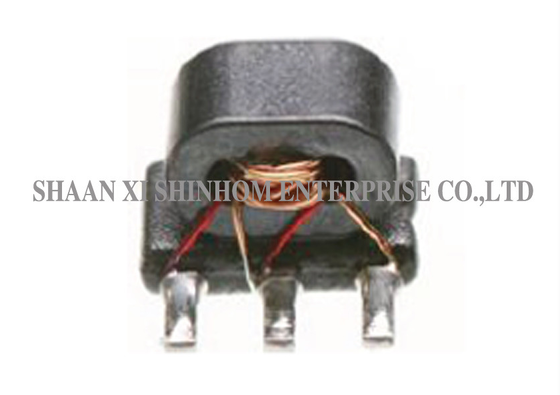

szerokopasmowa linia przesyłowa Balun 1:1 75Ω 50-1250MHz dla przednich końcówek RF i dopasowania szerokopasmowego

To...1Transformator RF balun linii przesyłowejjest przeznaczony do szerokopasmowej komunikacji bezprzewodowej i konwersji sygnałów RF.struktura linii przesyłowejw celu osiągnięcia zrównoważonej/niezrównoważonej konwersji sygnału, oferujączasięg szerokiej częstotliwościa takżedoskonała równowaga amplituda/fazacharakterystyki.Produkt wykorzystujePakiet SMDzniskie straty na linii główneja takżedoskonała strata zwrotu wejściawydajność, zapewniając wysoką wydajność transmisji sygnału i niskie odbicie.Jest powszechnie stosowany wZwiększacze wciągu-push,systemy anten, orazszerokopasmowe sieci dopasowująceJest idealnym wyborem dla szerokopasmowej komunikacji bezprzewodowej i konwersji sygnału RF.

Charakterystyka:

• 1: 1 CT Impedancja
• 75Ω Impedancja charakterystyczna
• Moc RF: 0,25 W
• Prąd stały: 30mA
• Częstotliwość: od 50 do 1250 MHz
• Utrata wstawienia: maksymalnie 1,3 dB
• Strata zwrotu wejścia: 11,0 dB Min

Wnioski

• łączność bezprzewodowa szerokopasmowa

• Odbiorniki VHF/UHF

• Odbiorniki VHF/UHF

• Wzmocnienie wciągające

• Systemy antenowe

• Moduły RF przednie

• Dopasowanie impedancji szerokopasmowej

• Sprzęt do badań i pomiarów

Specyfikacje elektroniczne ((25°C,Z=75Ω)

• Częstotliwość: 50-1250MHz
• Temperatura pracy: -40°C do 85°C
• Temperatura przechowywania: -55°C do 100°C

Częste pytania

P: Jaka jest różnica pomiędzy balunem linii przesyłowej a tradycyjnym balunem z nawijania drutu?

A:Abalun linii przesyłowejwykorzystuje teorię linii przesyłowych w celu osiągnięcia dopasowania szerokopasmowego i zrównoważonej/niezrównoważonej konwersji, oferując szersze zasięgi częstotliwości (50-1250 MHz) i lepsze osiągi wysokiej częstotliwości.Tradycyjny balun zwojowy polega na magnetycznym sprzężeniu rdzeniaStruktura linii przesyłowej jest odpowiednia do zastosowań szerokopasmowych i wysokiej częstotliwości.

P: Jaki wpływ na wydajność systemu ma utrata wstawienia ≤1,3 dB i utrata zwrotu wejścia ≥11 dB?

A:Strata wstawienia ≤ 1,3 dB zapewnia wysoką wydajność transmisji sygnału przy niskiej utracie energii. Strata zwrotu wejścia ≥ 11 dB (typowa 25 dB) zapewnia dobre dopasowanie impedancji,zmniejszenie odbicia sygnału i fal stojącychJest szczególnie odpowiedni dla systemów komunikacji bezprzewodowej o rygorystycznych wymaganiach dotyczących budżetu łącza.

P: Jak ubiegać się o próbki?

A:Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodniMOQ i czas realizacji zamówionych produktów zostaną potwierdzone osobno.
