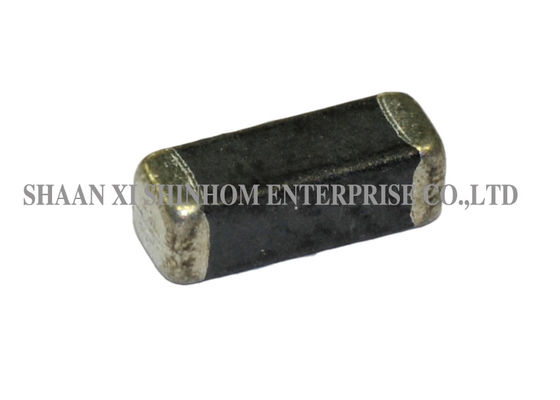

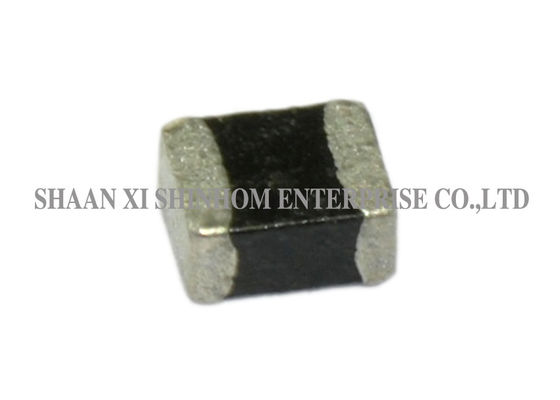

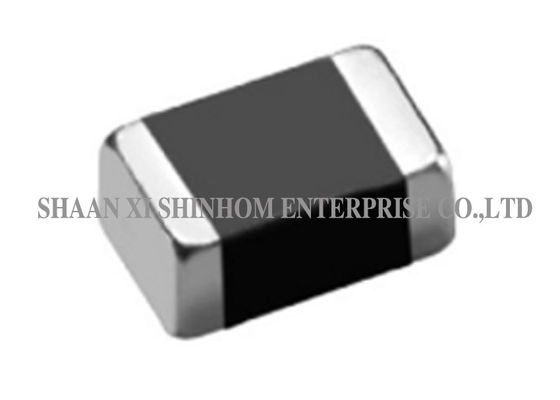

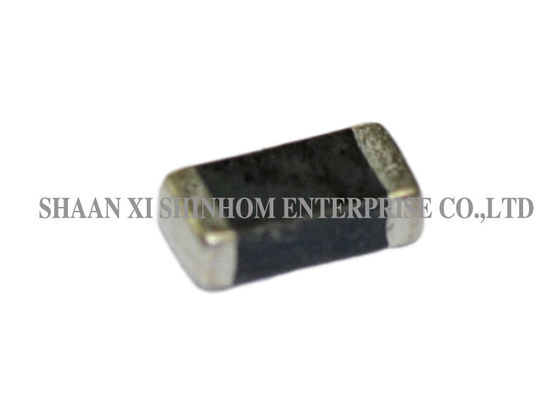

Cewka ferrytowa niskiego DCR, cewka indukcyjna wysokiej częstotliwości 1,0 * 0,5 * 0,5 mm
opis produktu
Dławiki chipowe serii AIML0402 o wysokiej częstotliwości rezonansu własnego, niskim DCR, wielowarstwowym mikroukładzie indukcyjnym
Funkcje:
Zamknięty obwód magnetyczny
Zapobiega przesłuchom
Doskonała lutowność
Wysoka niezawodność
Przeciwdziałanie stosowaniu się do zaleceń
z FCC, VDE, CSA, VCCI i CE
Zamknięty obwód magnetyczny zapobiega przesłuchom
Nadaje się do instalacji o dużej gęstości i do lutowania powrotnego
Rozmiary 0402/0603/0805/1206/1210
Wnioski:
Wyposażenie medyczne
Sprzęt do badań / pomiarów
Wyposażenie drukarki
Automatyczny kontroler sprzętu
Konwertery
Urządzenie komunikacyjne, telefon komórkowy, GPS, PDA
Komputery osobiste
Przenośny sprzęt
CD-ROM, dysk twardy, modem, drukarki
DSC, DVC, PDA, DVD i HDD
Specyfikacja:
Testowanie: (dopuszczalne odpowiedniki) lnductance i Q-HP4195A + HP41951
DCR: VOAC-7412
SRF: HP8753C
Lutowność: 75% terminala
elektroda powinna być zakryta Nagrzewanie wstępne: @ 180 ℃ ± 5 ℃ przez 2-3 minuty Temperatura lutowania: 230 ℃ przez 4 sekundy ± 1 sekunda Strumień: Zanurzyć w roztworze metanolu za pomocą kolofonii przez 3 do 5 sekund.
IDC: Prąd DC, przy którym początkowa wartość L jest zmniejszana o 5% przy zastosowaniu polaryzacji DC lub wartości prądu, przy której temperatura elementu wzrasta o 20 ℃
Temperatura pracy: -40 ℃ do + 100 ℃
Uwagi: Rozmiar produktu i indukcyjność można dostosować
