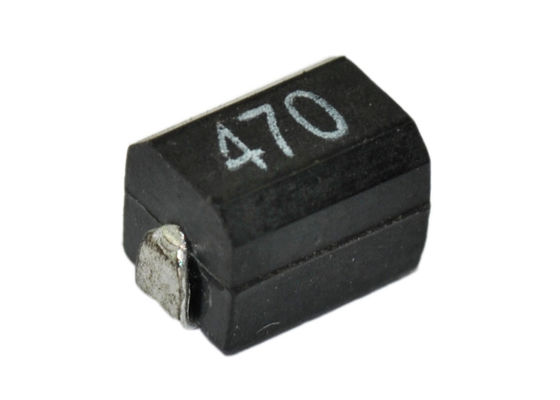

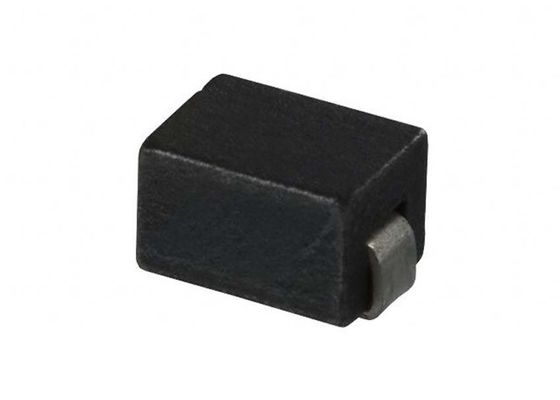

Cewka indukcyjna ukształtowana przez SMD, cewka indukcyjna z rdzeniem ferrytowym

Cechy:

• Formowana konstrukcja
• Odlewana żywica żaroodporna
• Doskonała wytrzymałość mechaniczna
• Doskonała lutowalność
• Wysoka niezawodność
• Niski profil
• Bezołowiowe są reklamacją RoHS
• Rozmiary 1008/1210/1812/2220

Aplikacje:

• Magnetowidy Przetworniki DC / DC
• Kamery wideo CTV, VCR HIC
• System komunikacji
• Systemy motoryzacyjne
• Telewizory LCD / PDP
• Dysk twardy
• Systemy sieciowe
• Komputerowe urządzenia peryferyjne

Specyfikacja:

• Testowanie: (Dopuszczalnie równoważne) P: 0,010 μH do .10 μH - HP4291A, 12 μH do 100 μH - HP4285A
• SRF: od 0,010 μH do 0,10 μH - HP8720B, od 12 μH do 100 μH - HP4191A
• RDC: QuadTech 1880 Milliohmmeter
• Indukcyjność: 0,010 μH do 0,10 μH - HP4291A: 0,12 μH do 100 μH - HP4285A
• Lutowalność: 90% Pokrycie terminala Rozgrzać @ 230 ℃ ± 5 ℃ przez 5 ± 0,5 sekundy Topnik: Roztwór metanolu z 25% kolofonem
• IDC: Maksymalna wartość DC mająca spadek L w granicach 10% i wzrost temperatury tylko o 20 ℃ dzięki zastosowaniu odchylenia DC
• Temperatura pracy: od -40 ℃ do + 105 ℃
• Temperatura przechowywania: od -40 ℃ do + 105 ℃

Uwagi: Rozmiar produktu i indukcyjność można dostosować
