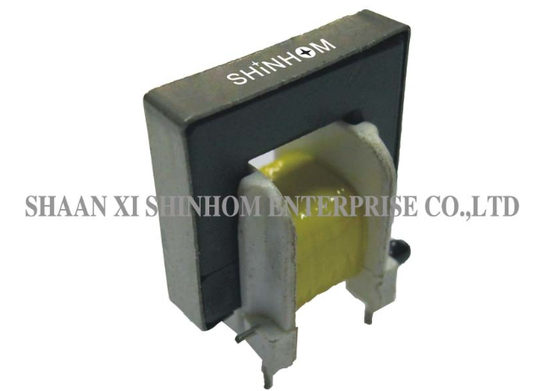

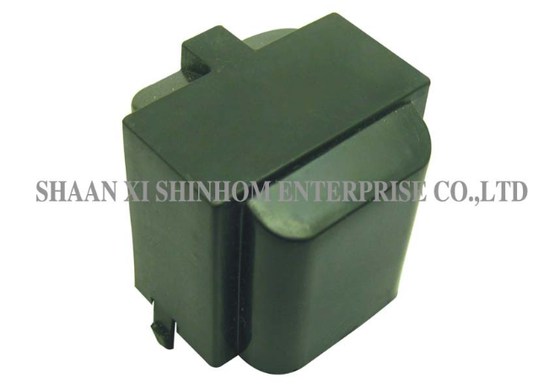

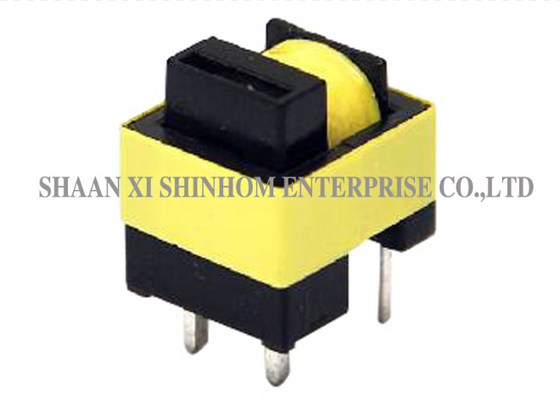

Transformator prądu wysokiej częstotliwości SMD serii ACST014-016 o niskim profilu dla konwerterów prądu stałego i prądu stałego oraz urządzeń IP/OP

Seria ACST014-016 jest przeznaczona do zastosowań w wygładzaniu wyjścia zasilaczy impulsowych, tłumieniu zakłóceń EMI/RFI oraz konwersji DC-DC. Prąd znamionowy wynosi do 10A. Dostępne są cztery opcje przełożenia: 1:1000, 1:2000, 1:2500 i 1:3000, odpowiednie dla różnych wymagań dotyczących dokładności próbkowania. Produkt wykorzystuje rdzeń toroidalny i konstrukcję o niskim profilu. Jest montowany bezpośrednio na płytce drukowanej. Obudowa wykonana jest z materiału PBT 94V0 trudnopalnego z wypełnieniem epoksydowym, zapewniającego stabilną i niezawodną konstrukcję. Rezystancja izolacji: ≥100MΩ (500V DC). Test napięcia udarowego: 4000V/1mA/60 sekund, zapewniający wysokie bezpieczeństwo. Jest szeroko stosowany w wygładzaniu wyjścia zasilaczy impulsowych, tłumieniu przepięć i tętnień, filtrowaniu EMI/RFI i konwersji DC-DC.

1.  Niski profil, bezpośrednio na PCB.
2.  Obudowa PBT 94V0, żywica epoksydowa odporna na spalanie, stabilna.
3.  Transformator prądu wysokiej częstotliwości toroidalny
4.  Zakres prądu: do 10A maksymalnie
5.  Przełożenie: 1:1000, 1:2000, 1:2500, 1:3000

1.  Wyjście zasilacza impulsowego i obwody wygładzające
2.  Stosowany jako dławik dla wysokich częstotliwości SMP
3.  Środki zaradcze przeciwko przepięciom i tętnieniom
4.  Filtry EMI/RFI
5.  Konwertery DC/DC
6.  Urządzenia IP i OP

1.  Zakres częstotliwości pracy: 20Hz~500Hz
2.  Rezystancja izolacji: 500V DC >100MΩ
3.  Hi-Pot: 4000V 1mA 60S
4.  Zakres temperatur: -25°C do +85°C
5.  Temperatura przechowywania: -40°C do +105°C
6.  Odporność na ciepło lutowania: 260°C przez 10 sekund
7.  Oznakowanie: Numer części i kod daty

Uwaga: Specyfikacje produktu mogą być dostosowane.

P: Jakie są dostępne opcje przełożenia? Jak wybrać?

O: Seria ACST014-016 oferuje cztery opcje przełożenia: 1:1000, 1:2000, 1:2500 i 1:3000. Wyższe przełożenie oznacza niższy prąd wyjściowy wtórny, odpowiedni do pomiaru mniejszych prądów lub do stosowania z obwodami próbkowania o wysokiej czułości. Wybór powinien być oparty na zakresie mierzonego prądu i czułości obwodu próbkowania w dalszej części. Zalecamy kontakt z działem wsparcia technicznego w celu uzyskania rekomendacji.

P: Jakie są zalety obudowy PBT 94V0?

O: PBT oferuje doskonałą izolację elektryczną i wytrzymałość mechaniczną. Klasa trudnopalności 94V0 zapewnia, że materiał nie zapala się łatwo w warunkach nienormalnego nagrzewania. W połączeniu z wypełnieniem epoksydowym, konstrukcja produktu jest stabilna, odporna na ciepło i wilgoć, nadaje się do wymagających środowisk zasilania.
