Samozamykające się transformatory prądowe z dzielonym rdzeniem serii SCTK660C do dystrybucji energii i automatyki

Negocjacja
MOQ
Zbywalny
Cena £

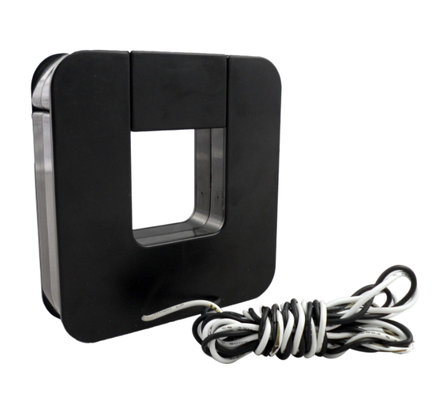

Self-Locking Split-Core SCTK660C Series for Power Distribution and Automation Control
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualny zakres: 0,5 ~ 1000A
Wyjście: 0-500 mA lub 0,333 V (AC)
Klasa: 0,2, 0,5, 1,0
Struktura wewnętrzna: Epoksyd
Środek izolujący: żywica epoksydowa
Zwojnica: komputer
Sprawa: PC/UL94-V0
Możliwość dostosowania: Tak
Podkreślić:

Samozamykający się transformator prądowy z dzielonym rdzeniem

,

Transformator prądowy serii SCTK660C

,

Transformator z dzielonym rdzeniem do dystrybucji energii
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK660C
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000/miesiąc
opis produktu

W sprawieTransformator prądu dzielonego rdzenia serii SCTK660Cjest przeznaczony do pomiaru i monitorowania prądu w nowych lub istniejących sieciach dystrybucyjnych energii.Produkt wykorzystuje strukturę samozablokowaną z podzielonymi rdzeniami, która umożliwia szybką instalację bez odłączenia lub usunięcia kabli lub pasów.. szeroka konstrukcja okna umożliwia przejście kabli o dużych średnicach lub pasów.zapewniające bezpieczne wyjście niskiego napięcia bez konieczności stosowania zewnętrznych rezystorów próbkowaniaJest szeroko stosowany do pomiaru prądu, monitorowania i ochrony w liniach i sprzęcie energetycznym, a także pomiaru prądu i mocy dla silników, oświetlenia, sprężarek powietrza, HVAC,i systemów sterowania automatyki, a także urządzenia do monitorowania energii i ochrony przekaźników.

Cechy

  • Zakres pomiarowy 0.5A-1000A

  • sygnał wyjściowy ¥ 0,333V lub 0-500mA

  • Wykorzystuje się w tym celu:

  • Szerokie okno

  • Wbudowany rezystor precyzyjny bezpieczny wyjście niskiego napięcia

  • Dostępne różne rozmiary

  • Instalacja bez usunięcia kabla

  • Oszczędność czasu i kosztów instalacji

Wnioski

  • Pomiar i monitorowanie prądu linii elektroenergetycznych

  • Ochrona prądu urządzeń elektrycznych

  • Pomiar prądu i mocy silnika

  • Monitoring mocy systemu oświetleniowego

  • Monitorowanie prądu sprężarki powietrza

  • Systemy HVAC

  • Systemy sterowania automatyki

  • Urządzenia do monitorowania i ochrony przekaźników energii

Parametry elektryczne
Wskaźnik ≤ ± 0,2%
Kąt fazy ≤ ± 10 min
Zakres pomiarowy 10%-130%
Wydajność nominalna 0.333V ((AC) lub 0-5A
Częstotliwość 50-2,5 kHz
Wpływ znamionowy 0.5A-1000A
Siła dielektryczna 5.0KV/1mA/1min
Odporność na izolację DC500V/100MΩmin
Parametry mechaniczne
Sprawa PC/UL94-V0
Włóczęga PBT
Budowa Krawat.
Struktura wewnętrzna Epoksy
Rdzeń Złoża stałe
Wilgotność operacyjna ≤ 85%
Temperatura pracy -25°C+75°C
Połączenie wyjściowe Terminal lub UL1015 22AWG Drut 1,5 m
Wybór typu
P/N Wpływ znamionowy ((A)) Wydajność ((mA/V) Dokładność Wymiary ((mm)
A B C D
Wymagania w zakresie bezpieczeństwa 0.5-100A 0.333V/0-50mA 0.2,0.5,1.0 57.0 50.0 22.0 10.0
Wymagania w zakresie bezpieczeństwa 1-250A 0.333V/0-100mA/1A 0.2,0.5,1.0 66.0 59.0 22.0 19.0
Wymagania w zakresie bezpieczeństwa 5-400A 0.333V/0-200mA/1A/5A 0.2,0.5,1.0 73.0 65.0 22.0 25.0
Wymagania w zakresie bezpieczeństwa 5-630A 0.333V/0-200mA/1A/5A 0.2,0.5,1.0 82.0 74.0 22.0 32.0
Wymagania w zakresie bezpieczeństwa 5-1000A 0.333V/0-500mA/1A/5A 0.2,0.5,1.0 95.0 86.0 22.0 45.0

Samozamykające się transformatory prądowe z dzielonym rdzeniem serii SCTK660C do dystrybucji energii i automatyki
Uwaga: Specyfikacje produktów mogą być dostosowane

Częste pytania

P: Jaka jest funkcja wbudowanego rezystora precyzyjnego?

A:Nawijanie wtórne posiada wbudowany precyzyjny rezystor równoległy, który przekształca sygnał prądu bezpośrednio w bezpieczny wyjście niskiego napięcia (0,333 V) lub sygnał prądu standardowego (0-500 mA),wyeliminowanie potrzeby zewnętrznych rezystorów próbkowaniaUpraszcza to instalację, zwiększa bezpieczeństwo oraz oszczędza koszty komponentów i powierzchnię instalacyjną.

P: Jak wybrać typ sygnału wyjściowego?

A: 0.333Vwyjście jest odpowiednie dla elektronicznych liczników energii, sterowników sterowania prądem i przyrządów pomiarowych napięcia wejściowego.Wyjście 0-500mA jest odpowiednie dla systemów sterowania i tradycyjnego sprzętu pomiarowego wymagającego sygnałów prąduProszę wybrać na podstawie interfejsu wejściowego sprzętu pomiarowego.

P: Jak ubiegać się o próbki?

A:Możesz złożyć próbkę wniosku za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Proszę podać informacje o firmie i model docelowy.bezpłatniei zostaną wysłane w ramach3-5 dni roboczychCzas realizacji zamówienia masowego jest zwykle2- 8 tygodni.
