Transformator prądu dzielonego rdzenia serii SCTK662 do pomiaru energii o wysokiej dokładności

Negocjacja
MOQ
Zbywalny
Cena £

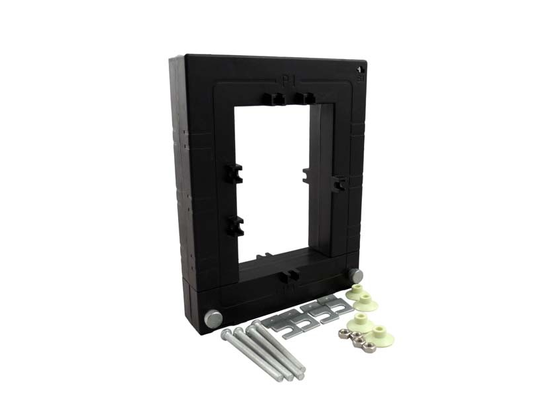

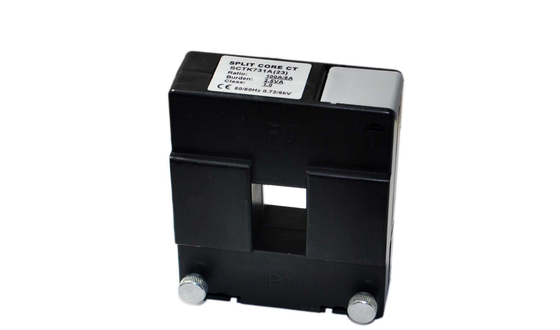

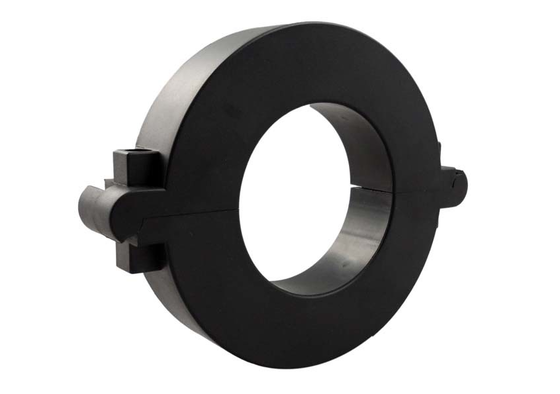

Split-Core Current Transformer SCTK662 Series for High Accuracy Energy Metering
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualny zakres: 5~3000A
Wyjście: 0-5A / 0-10V(AC)
Klasa: 0,2, 0,5, 1,0
Tryb wyjściowy: Wyjście ołowiu
Średnica drutu zaciskowego: 25 mm-100 mm
Możliwość dostosowania: Tak
Podkreślić:

Transformator prądu dzielonego rdzenia serii SCTK662

,

Wysokiej dokładności transformator prądu dzielonego rdzenia

,

Transformator prądu pomiarowego energii
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK662
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000/miesiąc
opis produktu

Seria SCTK662transformatorów prądowych z rdzeniem dzielonym oferuje napięcie 0V-10V i prąd 0mA-500mA na uzwojeniu wtórnym, zależne od mierzonego prądu pierwotnego. Bez użycia wewnętrznego przekładnika prądowego w liczniku, użytkownicy mogą bezpośrednio podłączyć serię SCTK662 do licznika w celu precyzyjnego pomiaru. Umożliwia to zastosowanie jednego licznika do różnych zakresów prądowych poprzez jedynie zmianę przekładnika prądowego pierwotnego, co pozwala na kompaktową konstrukcję licznika i obniżenie kosztów rozwoju. Ponadto, wbudowany obwód zabezpieczenia przed przepięciami zapewnia bezpieczną, szybką i ekonomiczną instalację.

CECHY
  • Najbardziej opłacalne
  • Szybsza instalacja
  • Bezpieczna i łatwa instalacja
  • Wysoka dokładność 0.2, 0.5, 1.0
  • Średnica mocowanego przewodu: φ25mm~100mm
  • Zakres pomiarowy od 5A do 3000A AC
  • Niski przesunięcie fazowe dla pomiaru mocy
  • Model wyjścia: Wyjście przewodowe (2.5m)
  • Izolowana obudowa z tworzywa sztucznego, certyfikowana zgodnie z UL94-V0
  • Mały rozmiar, kompaktowa konstrukcja, lekka waga
  • Zainstalowany obwód zabezpieczenia przed przepięciami.
  • Certyfikat CE, UL / EN 61010 - 1
Zastosowania
  • Precyzyjne pomiary energii
  • Monitorowanie prądu w systemach dystrybucji energii
  • Urządzenia zabezpieczenia przekaźnikowego
  • Pomiar prądu silników przemysłowych
  • Systemy zarządzania energią (EMS)
  • Integracja projektów liczników energii elektrycznej
  • Systemy automatyki budynkowej
  • Projekty modernizacyjne (instalacja online)
Parametr elektryczny
Częstotliwość 50-400Hz
Prąd znamionowy wejściowy 5A-3000A
Zakres pomiarowy 5%In-130%In
Napięcie/prąd znamionowy wyjściowy 0-10V(AC) lub 0-5A
Przekładnia ≤ ± 0.2%
Kąt fazowy ≤ ±10min
Wytrzymałość dielektryczna 2.5KV/1mA/1min
Rezystancja izolacji DC500V/100MΩmin
Parametr mechaniczny
Obudowa PC /UL94-V0
Bobina PBT
Rdzeń Stal krzemowa
Struktura wewnętrzna Epoksyd
Konstrukcja Opaska zaciskowa
Temperatura pracy －25℃～＋75℃
Wilgotność pracy ≤85%
Połączenie wyjściowe Przewód UL1015 22AWG (skręcony) 2.5m
Wybór typu
P/N Prąd znamionowy wejściowy (A) Wyjście (mA/V) Dokładność Wymiary (mm)
Φ A B C D E
SCTK662A-025

5-400A

(5,100,250,400A)

0-200mA

0-10V

 0.2,0.5,1.0 25 98 70 22 16 30
SCTK662B-045

50-1000A

(50,250,400,1000A)

0-500mA

0-10V

 0.2,0.5,1.0 45 128 98 26 16 32
SCTK662C-065

100-1500A

(100,800,1000,1500A)

0-500mA

0-10V

 0.2,0.5,1.0 65 148 118 26 16 34
SCTK662D-080

500-2000A

(500,1000,1500,2000A)

0-500mA

0-10V

 0.2,0.5,1.0 80 164 132 28 16 36
SCTK662E-100

800-3000A

(800,1000,2500,3000A)

0-600mA

0-10V

 0.2,0.5,1.0 100 194 162 30 16 38
Transformator prądu dzielonego rdzenia serii SCTK662 do pomiaru energii o wysokiej dokładności

Uwagi: Specyfikacje produktu mogą być dostosowane

FAQ

P: Jakie jest znaczenie certyfikacji UL?

O: Certyfikacja UL zapewnia, że ten przekładnik prądowy jest zgodny ze standardami bezpieczeństwa w USA, spełniając wymagania bezpieczeństwa głównych rynków światowych. Może być stosowany w urządzeniach elektrycznych i produktach pomiarowych eksportowanych do USA i Ameryki Północnej.

P: Jak ten produkt upraszcza projektowanie liczników?

O: Seria SCTK662 może być podłączona bezpośrednio do liczników energii elektrycznej w celu precyzyjnego pomiaru, eliminując potrzebę stosowania wewnętrznych przekładników prądowych wtórnych w liczniku. Dzięki zastosowaniu przekładników o różnych zakresach, jeden licznik może obsługiwać wiele zakresów prądowych, upraszczając projektowanie licznika i obniżając koszty rozwoju.

P: Jaka jest funkcja wbudowanego obwodu zabezpieczenia przed przepięciami?

O: Obwód zabezpieczenia przed przepięciami chroni przekładnik i urządzenia pomiarowe znajdujące się poniżej w przypadku nienormalnych stanów przepięciowych. Zapewnia bezpieczeństwo instalacji, poprawia niezawodność systemu i zmniejsza ryzyko uszkodzenia sprzętu.
