Dom /Produkty/Przekładnik prądowy z rdzeniem dzielonym/Split-Core CT serii SCTK663 dla systemów zarządzania energią i HVAC

Split-Core CT serii SCTK663 dla systemów zarządzania energią i HVAC

Negocjacja
MOQ
Zbywalny
Cena £

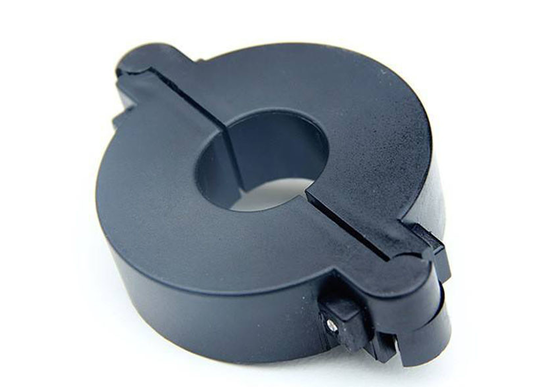

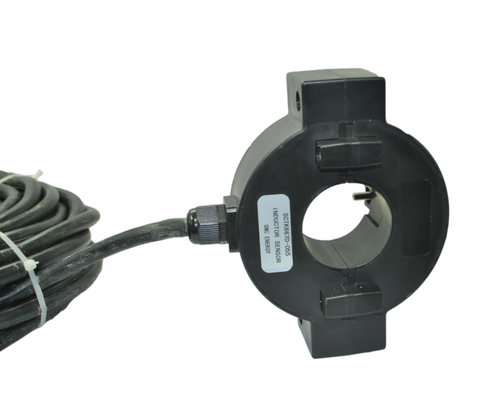

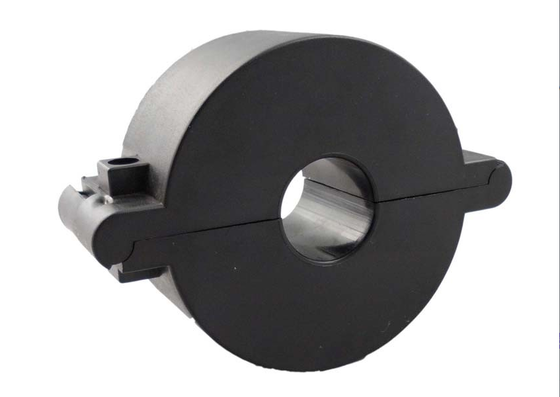

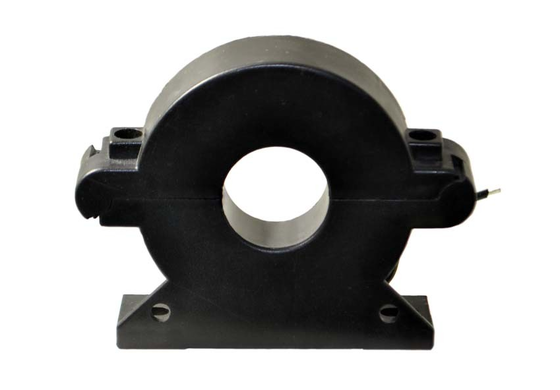

Split-Core CT SCTK663 Series for Power Management and HVAC Systems
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualny zakres: 5~1000A
Wyjście: 0-5A / 0-10V(AC)
Klasa: 0,2, 0,5, 1,0
Wewnętrzne okno: 25 mm, 45 mm
Materiał rdzenia: Stal krzemowa
Możliwość dostosowania: Tak
Podkreślić:

Transformator prądowy z rdzeniem dzielonym do HVAC

,

Zarządzanie energią w systemie CT SCTK663

,

Transformator prądu dzielonego z gwarancją
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK663
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000/miesiąc
opis produktu

Prądnicowy przekładnik prądowy typu SCTK663 z rdzeniem dzielonym jest przeznaczony do instalacji modernizacyjnych w istniejących sieciach dystrybucji energii. Produkt wykorzystuje konstrukcję z dzielonym rdzeniem, która umożliwia szybki montaż bez konieczności odłączania lub usuwania kabli lub szyn zbiorczych. Jest mocowany za pomocą opasek kablowych dla niezawodnego i pewnego mocowania, co znacznie obniża koszty robocizny instalacyjnej. Dostępne są dwa rozmiary okna: 25 mm i 45 mm, odpowiednie dla różnych wymagań dotyczących średnicy kabla. Jest szeroko stosowany w sterowaniu temperaturą HVAC, zarządzaniu energią, systemach automatyki budynkowej, pomiarze prądu silnika, oświetleniu oraz monitorowaniu prądu urządzeń klimatyzacyjnych.CechyZakres pomiarowy – 5A-1000A

Sygnał wyjściowy – 0-10V lub 0-5A
  • Rozmiar okna – 25 mm / 45 mm (opcjonalnie)
  • Konstrukcja z dzielonym rdzeniem – nie wymaga usuwania kabli
  • Mocowanie za pomocą opasek kablowych – bezpieczne i niezawodne
  • Kompatybilny ze sterowaniem temperaturą HVAC
  • Nadaje się do zarządzania energią i automatyki budynkowej
  • Oszczędność kosztów robocizny instalacyjnej
  • Zastosowania
  • Systemy sterowania temperaturą HVAC
Zarządzanie energią
  • Systemy automatyki budynkowej
  • Pomiar prądu silnika
  • Monitorowanie prądu w systemach oświetleniowych
  • Monitorowanie prądu urządzeń klimatyzacyjnych
  • Systemy dystrybucji energii
  • Projekty modernizacyjne (instalacja online)
  • Parametr elektryczny
  • Częstotliwość
50-400Hz
Prąd znamionowy wejściowy 5A-1000A
Zakres pomiarowy 5%In-130%In
Napięcie znamionowe wyjściowe 0-10V(AC) lub 0-5A
Przekładnia ≤ ± 0,2%
Kąt fazowy ≤ ±10min
Wytrzymałość dielektryczna 2,5KV/1mA/1min
Rezystancja izolacji DC500V/100MΩmi
Parametr mechaniczny Obudowa
PC /UL94-V0
Bobina PBT
Struktura wewnętrzna Epoksyd
Konstrukcja Opaska
Temperatura pracy −25℃〜＋75℃
Wilgotność pracy ≤85%
Połączenie wyjściowe Przewód UL1015 22AWG (skręcony) 2,5 m
Przekrój przewodu: Zdecydowanie lepiej jest wybrać CT o większym przekroju niż o mniejszym. Proszę zmierzyć średnicę przewodu w milimetrach, zamiast używać rozmiaru drutu MCM, ponieważ grubość izolacji znacznie różni się w zależności od producenta przewodu. Wybór typu

P/N

Prąd znamionowy wejściowy (A)
Wyjście (mA/V) Dokładność Wymiary (mm) Φ A
B C D E SCTK663A-025 5-400A
(5,100,250,400A)

0-200mA

0-10V

0,2,0,5,1,0

P: Jakie są zalety mocowania za pomocą opasek kablowych?

 145 90 42 16 32 Uwagi: Specyfikacje produktu mogą być dostosowane FAQ
(50,250,400,1000A)

0-500mA

0-10V

0,2,0,5,1,0

P: Jakie są zalety mocowania za pomocą opasek kablowych?

 145 113 42 16 32 Uwagi: Specyfikacje produktu mogą być dostosowane FAQ

Split-Core CT serii SCTK663 dla systemów zarządzania energią i HVAC

P: Jak wybrać między oknami 25 mm a 45 mm?

O: Okno 25 mm nadaje się do mniejszych kabli (średnica zewnętrzna ≤25 mm). Okno 45 mm nadaje się do większych kabli lub szyn zbiorczych (średnica zewnętrzna ≤45 mm). Przy wyborze należy wybrać odpowiedni rozmiar okna na podstawie średnicy zewnętrznej testowanego kabla.
P: Jak wybrać między wyjściami 0-10V a 0-5A?

O:

0-10V

wyjście nadaje się do systemów sterowania wymagających sygnałów napięciowych (takich jak sterowniki PLC, DCS, sterowniki budynkowe). Wyjście 0-5A nadaje się do tradycyjnych instrumentów pomiarowych z wejściem prądowym i urządzeń zabezpieczających. Proszę wybrać na podstawie interfejsu wejściowego urządzenia.P: Jakie są zalety mocowania za pomocą opasek kablowych?O: Mocowanie za pomocą opasek kablowych nie wymaga specjalnych narzędzi, co czyni instalację prostą i szybką. Zapewnia bezpieczne zamocowanie transformatora na kablu i zapobiega jego przesuwaniu się z powodu wibracji lub sił zewnętrznych. Nadaje się do instalacji seryjnej i budowy na miejscu.
