Samozamykający się podzielony rdzeń CT serii SCTK661 do dystrybucji energii i monitorowania silnika

Negocjacja
MOQ
Zbywalny
Cena £

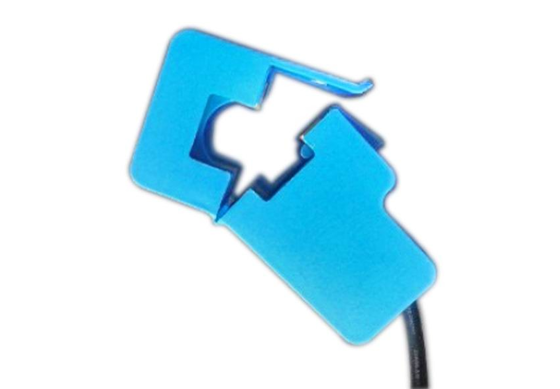

Self-Locking Split-Core CT SCTK661 Series for Power Distribution and Motor Monitoring
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Aktualny zakres: 0,5 ~ 630A
Wyjście: 0-500 mA / 0,333 V (AC)
Klasa: 0,2, 0,5, 1,0
Wewnętrzne okno: 8,0 - 32,0 mm
Budowa: KRAWAT
Możliwość dostosowania: Tak
Podkreślić:

Samonaprzestrzenny CT z podzielonymi rdzeniami

,

Split-Core CT do dystrybucji energii

,

CT split-core do monitorowania ruchu
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK661
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000/miesiąc
opis produktu

Przekładnik prądowy z rdzeniem dzielonym serii SCTK661 jest przeznaczony do pomiaru i monitorowania prądu w nowych lub istniejących sieciach dystrybucji energii. Produkt wykorzystuje konstrukcję samozatrzaskową z dzielonym rdzeniem, która umożliwia szybki montaż bez konieczności odłączania lub usuwania kabli lub szyn zbiorczych. Konstrukcja z szerokim otworem pozwala na zastosowanie kabli lub szyn zbiorczych o dużej średnicy. Uzwojenie wtórne posiada wbudowany precyzyjny rezystor równoległy, zapewniając bezpieczne wyjście niskonapięciowe bez potrzeby stosowania zewnętrznych rezystorów próbkowania. Dostępne są różne rozmiary mechaniczne z wysokim stopniem możliwości dostosowania, co pozwala na adaptację do różnych istniejących warunków instalacji. Jest szeroko stosowany do pomiaru prądu, monitorowania i ochrony w liniach energetycznych i urządzeniach, a także do pomiaru prądu i mocy silników, oświetlenia, sprężarek powietrza i innych zastosowań.

Cechy:
  • Samozatrzaskowa, bezpieczna, łatwa w montażu, przenośna konstrukcja
  • Przekładnik prądowy z dzielonym rdzeniem ze złączem zakładkowym i konstrukcją zawiasową
  • Seria otworów testowych, zaciskowy przekładnik prądu przemiennego wycieku
  • Szeroki otwór wewnętrzny, umożliwiający zaciskanie dużych kabli lub szyn zbiorczych
  • Zakres testowy: 0,5 do 630A prądu przemiennego, wyjście 0 do 0,333V, 0 do 500mA
  • Nadaje się do jednofazowych liczników energii elektrycznej, a także do liczników energii elektrycznej zabezpieczonych przed manipulacją
  • Szeroki zakres rozmiarów, aby pomieścić wszystkie istniejące instalacje
  • Różne wymiary mechaniczne, wysoce dopasowane
  • Może zaoszczędzić czas i koszty instalacji.
Zastosowania
  • Pomiar i monitorowanie prądu w liniach energetycznych
  • Ochrona prądowa urządzeń elektrycznych
  • Pomiar prądu i mocy silników
  • Monitorowanie mocy systemu oświetleniowego
  • Monitorowanie prądu sprężarek powietrza
  • Systemy HVAC
  • Systemy sterowania automatyką
  • Monitorowanie energii, zabezpieczenia przekaźnikowe i liczniki energii elektrycznej zabezpieczone przed manipulacją
Parametr elektryczny
Częstotliwość 50-60Hz
Prąd znamionowy wejściowy 0,5A-630A
Zakres pomiarowy 10%In-130%In
Prąd znamionowy wyjściowy 0,333V(AC) lub 0-500mA
Przekładnia ≤± 0,1％
Kąt fazowy ≤ ±30min
Wytrzymałość dielektryczna 2,5KV/1mA/1min
Rezystancja izolacji DC500V/100MΩmin
Parametr mechaniczny
Obudowa PC /UL94-V0
Bobina PC
Rdzeń Permalloy
Struktura wewnętrzna Epoksyd
Konstrukcja Opaska zaciskowa
Temperatura pracy －25℃～＋75℃
Wilgotność pracy ≤85%
Połączenie wyjściowe Przewód UL1015 22AWG (skręcony) 2,5m
Wybór typu
P/N Prąd znamionowy wejściowy (A) Wyjście (mA/V) Dokładność Wymiary (mm/cale)
A B C D E
SCTK661A-008

0,5-50A

(1,5,10,30,50)

0-50mA

0,333V

 0,2,0,5,1,0

36,0

(1,42)

22,0

(0,87)

20,0

(0,79)

8,0

(0,31)

2500

(100)
SCTK661B-013

1-100A

(5,10,50,75,100)

0-100mA

0,333V

 0,2,0,5,1,0

45,0

(1,77)

22,0

(0,87)

20,0

(0,79)

13,0

(0,51)

2500

(100)
SCTK661C-019

5-250A

(10,100,200,250,400)

0-200mA

0,333V

 0,2,0,5,1,0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

19,0

(0,75)

2500

(100)
SCTK661D-023

5-400A

(10,100,200,250,400)

0-200mA

0,333V

 0,2,0,5,1,0

60,0

(2,36)

22,0

(0,87)

20,0

(0,79)

23,0

(0,91)

2500

(100)
SCTK661E-032

10-630A

(20,100,250,400,600)

0-500mA

0,333V

 0,2,0,5,1,0

76,0

(2,99)

22,0

(0,87)

20,0

(0,79)

32,0

(1,26)

2500

(100)
Samozamykający się podzielony rdzeń CT serii SCTK661 do dystrybucji energii i monitorowania silnika

Uwagi: Specyfikacje produktu mogą być dostosowane

FAQ

P: Czy ten produkt nadaje się do zabezpieczonych przed manipulacją liczników energii elektrycznej?

O: Tak. Seria SCTK661 nadaje się do jednofazowych liczników energii elektrycznej i liczników energii elektrycznej zabezpieczonych przed manipulacją. Wbudowany precyzyjny rezystor zapewnia stabilne wyjście niskonapięciowe, spełniając wymagania dotyczące dokładności i niezawodności liczników energii elektrycznej zabezpieczonych przed manipulacją w zakresie wykrywania prądu.

P: Jak złożyć wniosek o próbki? Jaki jest czas realizacji?

O: Wniosek o próbki można złożyć za pośrednictwem naszej strony internetowej lub poczty elektronicznej. Prosimy o podanie informacji o firmie i docelowego modelu (w tym wymagań dotyczących rozmiaru). Próbki są bezpłatne i zostaną wysłane w ciągu 3-5 dni roboczych. Czas realizacji zamówienia masowego wynosi zazwyczaj 2-8 tygodni.
