Konstrukcja obwodu magnetycznego przekładnika prądowego z rdzeniem dzielonym RoHS Wysoka precyzja

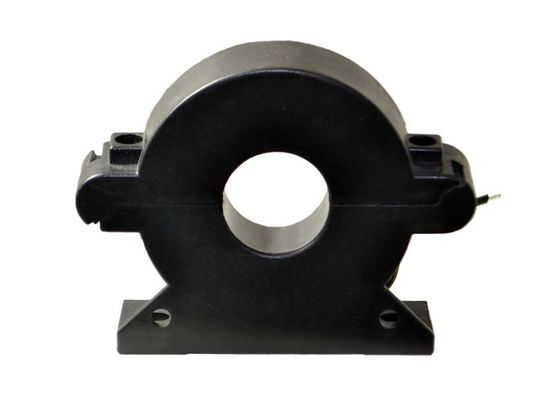

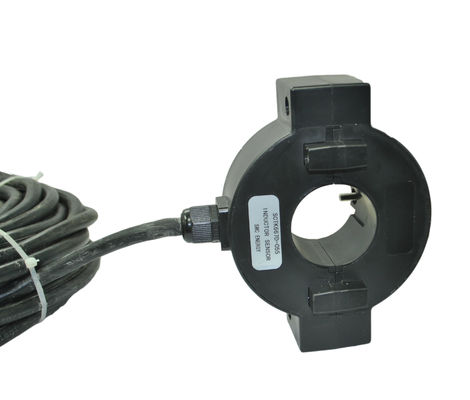

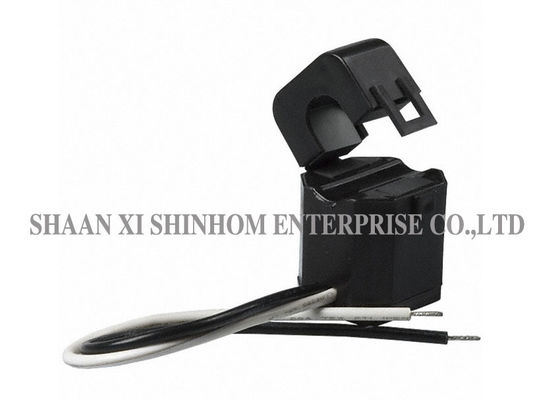

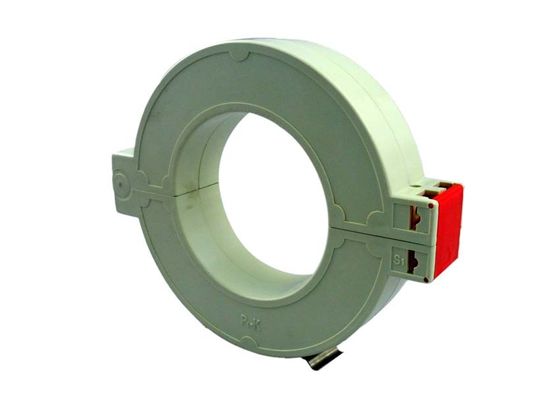

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

Duży Obraz :  Konstrukcja obwodu magnetycznego przekładnika prądowego z rdzeniem dzielonym RoHS Wysoka precyzja Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK681A
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiation
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
Szczegółowy opis produktu
Zakres prądu: 5 ~ 630A dane wyjściowe: 0,333 V (AC) lub 0-500 mA
Klasa: 0,5–1,0–3,0 Skala: 10% w 130% w
Struktura obwodu magnetycznego: Typ połączony Częstotliwość: 50Hz - 2KHz
Możliwość dostosowania: Tak
High Light:

rdzeń dzielony ct

,

dzielony czujnik prądu rdzenia

Przekładniki prądowe z dzielonym rdzeniem SCTK681A serii 5A-630A z wyjściem 0.333 VAC lub 0-500 mA

Przekładnik prądowy z dzielonym rdzeniem serii SCTK681A

  • Zakres pomiarowy: od 5 do 630 A wejścia AC, wyjście od 0 do 0,333 V, od 0 do 500 mA
  • Został specjalnie zaprojektowany, aby ułatwić ich instalację w nowych lub już istniejących pracach sieciowych.
  • Mogą być instalowane bez otwierania jakiegokolwiek obwodu kabla lub szyny zbiorczej.
  • Wewnętrzny precyzyjny rezystor na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie napięcie wyjściowe.
  • Pozwala zaoszczędzić czas i koszty instalacji.


Aplikacje:

  1. Zabezpieczenie przekaźnika.
  2. Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i automatyki - system sterowania.
  3. Pomiar prądu, monitorowanie i ochrona instalacji elektrycznej i sprzętu.

Parametr elektryczny

Częstotliwość 50-2 kHz
Wejście znamionowe 5A-630A
Skala 10% In-130% In
Znamionowa moc wyjściowa 0,333 V (AC) lub 0-500 mA
Stosunek ≤ ± 1,0%
Kąt fazowy ≤ ± 60 min
Wytrzymałość dielektryczna 2,5 KV / 1 mA / 1 min
Rezystancja izolacji DC500V / 100MΩmin

Parametr mechaniczny

Walizka PA / UL94-V0
Zwojnica PBT
Rdzeń Stal krzemowa
Struktura wewnętrzna Epoksyd
Budowa Wiązanie
Temp -25 ℃ ~ + 75 ℃
Wilgotność pracy ≤85%
Połączenie wyjściowe UL1015 20AWG Przewód (twinsted wire) 2,5m


Wybierz typ

P / N

Wejście znamionowe

(ZA)

Wyjście (mA / V) Precyzja Wymiary (mm / cal)
Ø ZA b do
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0.5,1.0,3.0

5.0

(0,20)

31.5

(1.24)

19.5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0

10,0

(0,39)

41,0

(1,61)

24,0

(0,94)

26,5

(1,04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0

16,0

(0,63)

45,5

(0,22)

29,0

(1.14)

31.5

(1.24)

SCTK681A-024

10-250A

(10,50 100,200,250)

0-200mA

0.333V

0.5,1.0,3.0

24,5

(0,96)

65,0

(2.56)

45,0

(1,77)

40,0

(1.57)

SCTK681A-035

10-630A

(20 100 250 50 400 600)

0-500mA

0.333V

0.5,1.0,3.0

35,7

(1,41)

81,5

(3.21)

57,0

(2.24)

51,0

(2,01)




Uwagi: Specyfikacje produktu można dostosować
