Name: Przekładnik prądowy o wysokiej dokładności rozdzielony 5-3000A Wejście certyfikowane przez UL
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Seria SCTK662
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Zakres prądu: 5 ~ 3000A

dane wyjściowe: 0-5A / 0-10 V (AC)

Klasa: 0,2–0,5–1,0

Tryb wyjściowy: Wyjście ołowiu

Średnica drutu zaciskowego: 25mm-100mm

Możliwość dostosowania: Tak

Podkreślić:

dzielony rdzeń ct

przekładnik prądowy typu split core

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: Seria SCTK662

Zapłata

Szczegóły pakowania: Pudełko tekturowe

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 10000 / MIESIĄC

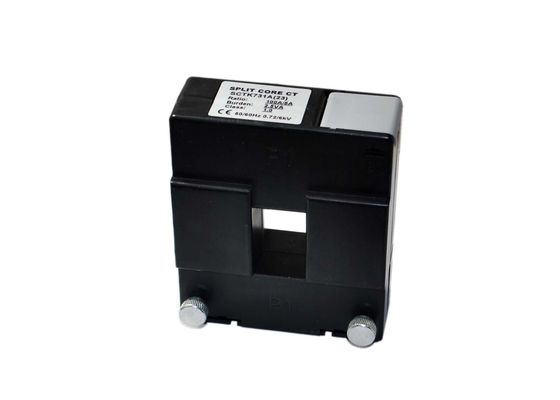

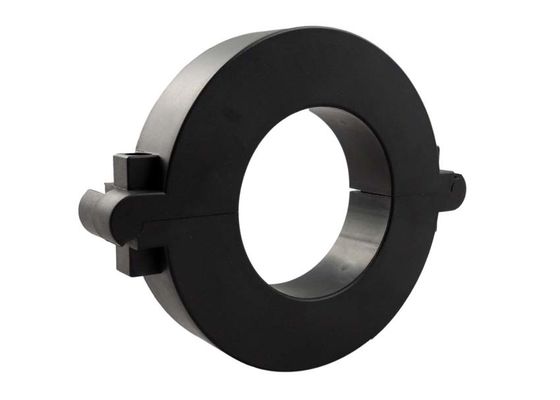

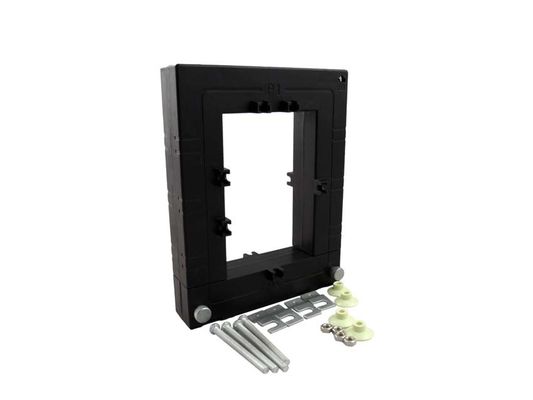

Galeria

Przekładnik prądowy o wysokiej dokładności rozdzielony 5-3000A Wejście certyfikowane przez UL

opis produktu

Seria SCTK662 Certyfikowany przez UL dzielony rdzeń Przekładnik prądowy o wysokiej dokładności CT, wejście 5-3000A

Seria przekładników prądowych z dzielonym rdzeniem SCTK662 oferuje 0V-10V i 0mA-500mA na wtórnym z wykrytego prądu pierwotnego. Bez użycia wtórnego CT wewnątrz miernika, użytkownicy bezpośrednio łączą serię SCTK662 z licznikiem dla aplikacji o wysokiej dokładności pomiaru. Umożliwia to dostosowanie jednego metra do różnych wartości prądu, zmieniając tylko pierwotny CT, dzięki czemu projekt kompaktowego miernika i zmniejsza koszty opracowania. Obwód zabezpieczający przed przepięciem jest również dołączony, aby zapewnić bezpieczną, szybką i ekonomiczną instalację.

FUNKCJE

Najbardziej opłacalny
Szybsza instalacja
Bezpieczne i łatwe instalacje
Wysoka dokładność 0.2.0.5,1.0
Średnica drutu trzymającego: φ25 mm ~ 100 mm
Zakres pomiarowy od 5A do 3000A AC
Niskie przesunięcie fazowe do pomiaru mocy
Model wyjściowy: wyjście ołowiu (2,5 m)
Izolowana obudowa z tworzywa sztucznego rozpoznawana zgodnie z UL94-V0
Mały rozmiar, kompaktowy rozmiar, lekkość
Zainstalowano obwód ochrony przed zbyt wysokim napięciem.
Certyfikat CE, UL / EN 61010 - 1

Parametr elektryczny

Częstotliwość	50-400 Hz
Wejście znamionowe	5A-3000A
Skala	5% In-130% In
Znamionowa moc wyjściowa	0-10V (AC) lub 0-5A
Stosunek	≤ ± 0,2%
Kąt fazowy	≤ ± 10 min
Wytrzymałość dielektryczna	2,5 KV / 1 mA / 1 min
Rezystancja izolacji	DC500V / 100MΩmin

Parametr mechaniczny

Walizka	PC / UL94-V0
Zwojnica	PBT
Rdzeń	Stal krzemowa
Struktura wewnętrzna	Epoksyd
Budowa	Wiązanie
Temp	－25 ℃ ～＋ 75 ℃
Wilgotność pracy	≤85%
Połączenie wyjściowe	UL1015 22AWG Drut (drut skręcony) 2,5 m

Wybierz typ

P / N	Wejście znamionowe (ZA)	Wyjście (mA / V)	Precyzja	Wymiary (mm)
				Φ	ZA	b	do	re	mi
SCTK662A-025	5-400A (5,100,250,400A)	0-200mA 0-10V	0,2,0.5,1.0	25	98	70	22	16	30
SCTK662B-045	50-1000A (50 250 400 400)	0-500mA 0-10V	0,2,0.5,1.0	45	128	98	26	16	32
SCTK662C-065	100-1500A (100 800 000 1000 1500 A)	0-500mA 0-10V	0,2,0.5,1.0	65	148	118	26	16	34
SCTK662D-080	500-2000A (500,1000,1500,2000A)	0-500mA 0-10V	0,2,0.5,1.0	80	164	132	28	16	36
SCTK662E-100	800-3000A (800,10002500,3000A)	0-600mA 0-10V	0,2,0.5,1.0	100	194	162	30	16	38

Uwagi: Specyfikacje produktu można dostosować
