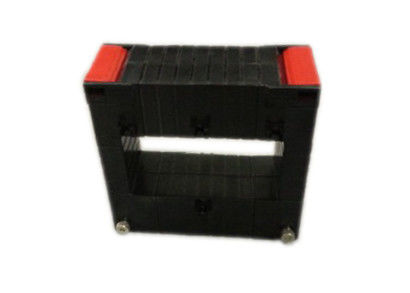

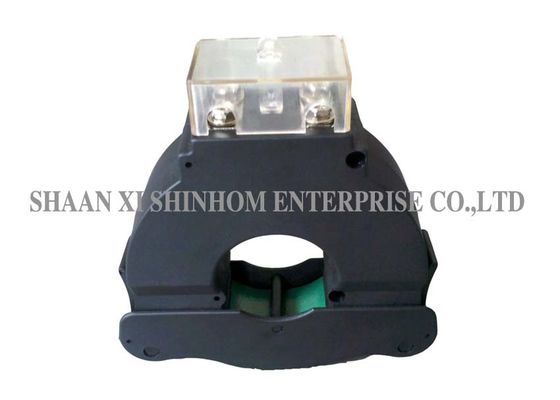

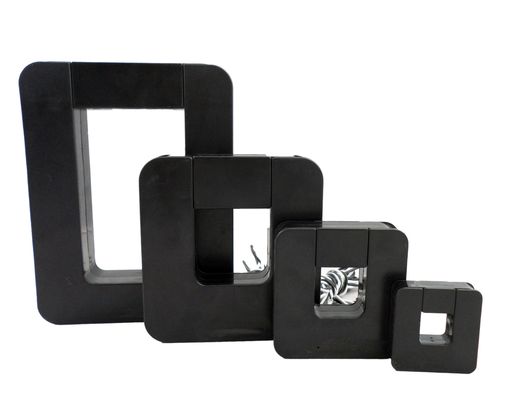

Przekładnik prądowy Micro Split Core, toroidalny przekładnik prądowy Retro Fit

Negocjacji
MOQ
negotiable
Cena £
Micro Split Core Current Transformer , Toroidal Current Transformer Retro Fit
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Zakres prądu: 100 ~ 1000A
dane wyjściowe: 5A / 1A
Struktura cewki: Toroidalny
Skala: 5% In-130% In
Częstotliwość: 50-400 Hz
Możliwość dostosowania: Tak
Podkreślić:

przekładnik prądowy typu split core

,

dzielony czujnik prądu rdzenia
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK667A
Zapłata
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
opis produktu
Seria SCTK667A Split Core 100 do 1000A CT, przekładniki prądowe, czujnik prądu

Przekładnik prądowy z serii SCTK667A (dzielony rdzeń) został specjalnie zaprojektowany, aby ułatwić instalację w nowych lub już istniejących sieciach. Mogą być instalowane bez otwierania jakiegokolwiek obwodu kabla lub szyny zbiorczej. Wewnętrzny precyzyjny rezystor na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie napięcie wyjściowe. Pozwala zaoszczędzić czas i koszty instalacji. Głównie używany w

  • Urządzenie do monitorowania prądu, mocy i energii.
  • Pomiar prądu, monitorowanie i ochrona instalacji elektrycznej i sprzętu.
  • Zabezpieczenie przekaźnika.
  • Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i automatyki - system sterowania.

Funkcje:

  1. Wejście: 100 do 1000A
  2. Wyjście 1A lub 5A
  3. Przekładnik prądowy z rdzeniem dzielonym z przeplataną strukturą złącza i zawiasu
  4. Szerokie wewnętrzne okno, umożliwiające mocowanie dużych kabli lub szyn zbiorczych
  5. Otwór testowy serii rozmiar zacisk dźwignia Transformator prądu AC
  6. Szeroki zakres rozmiarów, aby pomieścić wszystkie istniejące instalacje

Parametr elektryczny

Częstotliwość 50-400 Hz
Wejście znamionowe 100A-1000A
Skala 5% In-130% In
Znamionowa moc wyjściowa 5A / 1A
Stosunek ≤ ± 0,5%
Kąt fazowy ≤ ± 30 min
Wytrzymałość dielektryczna 2,5 KV / 1 mA / 1 min
Rezystancja izolacji DC500V / 100MΩmi


Parametr mechaniczny

Walizka PA / UL94-V0
Zwojnica ROCZNIE
Rdzeń Stal krzemowa
Struktura wewnętrzna Epoksyd
Budowa Wiązanie
Temp －25 ℃ ～ ＋ 75 ℃
Wilgotność pracy ≤85%
Połączenie wyjściowe Terminal

Wybierz typ

Wejście wyjście Obciążenie (VA) / klasa Wejście wyjście Obciążenie (VA) / klasa
(ZA) 0,5 1.0 3.0 (ZA) 0,5 1.0 3.0
100/5 1.5 2.5 3,75 100/1 1.5 2.5 3,75
150/5 1.5 2.5 3,75 150/1 1.5 2.5 3,75
200/5 1.5 2.5 5 200/1 1.5 2.5 5
250/5 1.5 2.5 5 250/1 1.5 2.5 5
300/5 2.5 2.5 5 300/1 1.5 2.5 5
400/5 2.5 3,75 5 400/1 2.5 3,75 5
500/5 2.5 3,75 5 500/1 2.5 3,75 5
600/5 2.5 3,75 5 600/1 2.5 3,75 5
800/5 5 10 15 800/1 5 10 15
1000/5 5 10 15 1000/1 5 10 15

Uwagi: Specyfikacje produktu można dostosować
