Name: Podwójna śruba Niskie napięcie Przekładnik prądowy Podziel rdzeń 5 - 3000A Wejście
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: Seria SCTK667B
Availability: InStock

cechy Galeria opis produktu Rozmawiaj teraz.

cechy

specyfikacje

Zakres prądu: 5 ~ 3000A

dane wyjściowe: 1A / 5A lub 0-10 V lub 0-500 mA

Instalacja: Typ szyny zbiorczej

Precyzja: 0,1、0,2、0,5、1,0

Struktura obwodu magnetycznego: Typ połączony

Częstotliwość: 50Hz do 400Hz

Medium izolacyjne: Żywica epoksydowa

Możliwość dostosowania: Tak

Podkreślić:

rdzeń dzielony ct

dzielony czujnik prądu rdzenia

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: Seria SCTK667B

Zapłata

Szczegóły pakowania: Pudełko tekturowe

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 10000 / MIESIĄC

Galeria

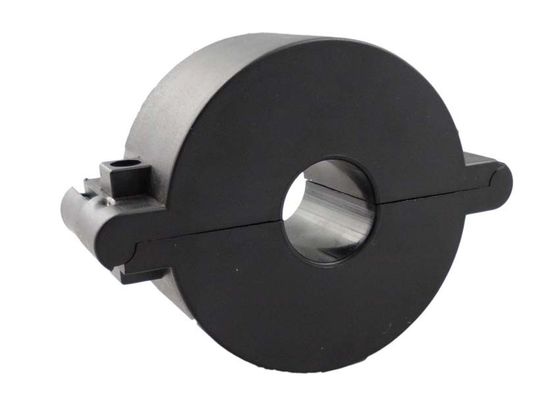

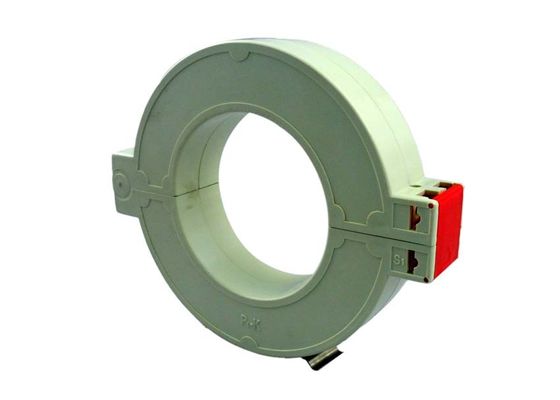

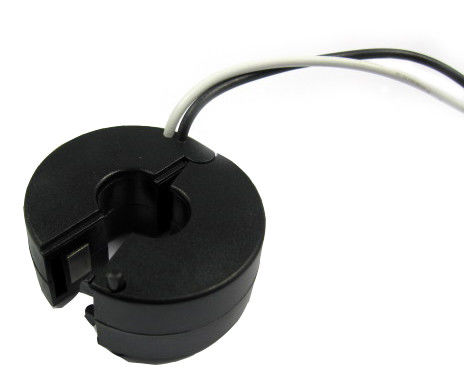

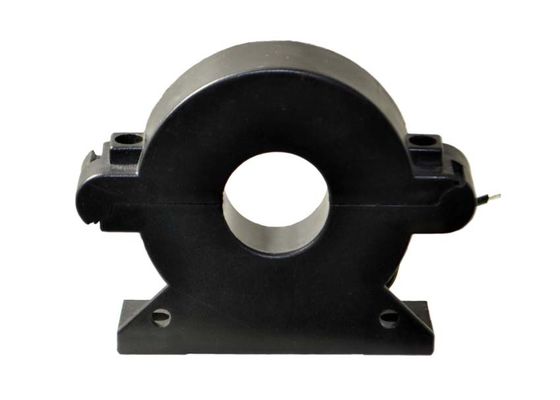

Podwójna śruba Niskie napięcie Przekładnik prądowy Podziel rdzeń 5 - 3000A Wejście

opis produktu

Seria SCTK667B Podwójny śrubowy rdzeń dzielony Moc Niskie bezpieczeństwo Przekładniki prądowe z wejściem od 5 do 3000A

Przekładniki z dzielonym rdzeniem z serii SCTK667B Podwójnie śrubowe przekładniki prądowe niskiego napięcia 5A-3000A z dzielonym rdzeniem

Opis produktu

1) Aplikacja
Specjalnie przystosowany transformator prądu serii SCTK667B (z dzielonym rdzeniem)
zaprojektowane, aby ułatwić ich instalację w nowych lub już istniejących pracach sieciowych
może być zainstalowany bez otwierania jakiegokolwiek obwodu kabla lub szyny zbiorczej. Wewnętrzny
precyzyjny rezystor na uzwojeniu wtórnym CT zapewnia niski poziom bezpieczeństwa
wyjście napięciowe. Pozwala zaoszczędzić czas i koszty instalacji.
Pomiar prądu, monitorowanie i ochrona instalacji elektrycznej i
Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, powietrza
sprężarka, system ogrzewania i wentylacji, urządzenia klimatyzacyjne i
system sterowania automatyką. Urządzenie do monitorowania prądu, mocy i energii
urządzenie ochronne.

2) Funkcja
Podwójne mocowanie śrubowe, bezpieczne, łatwe w montażu, przenośne
Szerokie wewnętrzne okno, umożliwiające mocowanie dużych kabli lub szyn zbiorczych
Szeroki zakres rozmiarów, aby pomieścić wszystkie istniejące instalacje

Parametr elektryczny

Częstotliwość	50-400 Hz
Wejście znamionowe	5A-3000A
Skala	5% In-130% In
Znamionowa moc wyjściowa	0-10V (AC) lub 0-5A
Stosunek	≤ ± 0,1 ％
Kąt fazowy	≤ ± 5 min
Wytrzymałość dielektryczna	3,0KV / 1mA / 1min
Rezystancja izolacji	DC500V / 100MΩmin

Parametr mechaniczny

Walizka	ABS / UL94-V0
Zwojnica	PBT
Rdzeń	Stal krzemowa
Struktura wewnętrzna	Epoksyd
Budowa	Wiązanie
Temp	－25 ℃ ～＋ 75 ℃
Wilgotność pracy	≤85%
Połączenie wyjściowe	Terminal

Wybierz typ

P / N	Wejście znamionowe (ZA)	Wydajność (A / V / mA)	Precyzja	Wymiary (mm)
				Ø0	ZA	b	do	re
SCTK667B-025	0-400A	1A / 5A 0-10V 0-500mA	0,1,0,2 0.5,1.0	25	100	70	33	32
SCTK667B-032	0-630A	1A / 5A 0-10V 0-500mA	0,1,0,2 0.5,1.0	32	110	83	33	32
SCTK667B-045	0-1000A	1A / 5A 0-10V 0-500mA	0,1,0,2 0.5,1.0	45	123	96	33	32
SCTK667B-055	0-1500A	1A / 5A 0-10V 0-500mA	0,1,0,2 0.5,1.0	55	134	106	33	32
SCTK667B-080	0-2000A	1A / 5A 0-10V 0-500mA	0,1,0,2 0.5,1.0	80	168	139	33	32
SCTK667B-100	0-3000A	1A / 5A 0-10V 0-500mA	0,1,0,2 0.5,1.0	102	198	168	33	32

Uwagi: Specyfikacje produktu można dostosować
