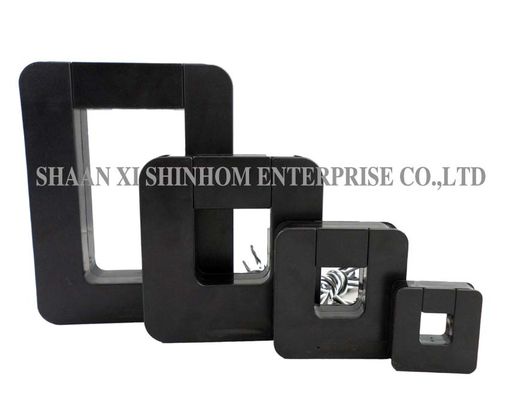

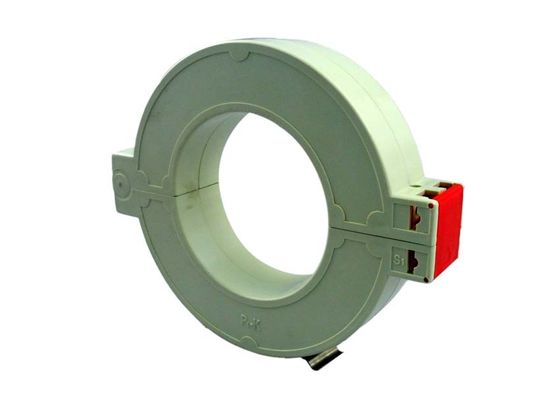

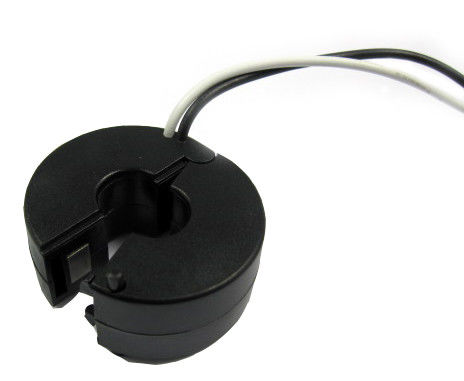

Lekki rdzeń dzielony Przekładnik prądowy 5 - 5000A Zamykanie / otwieranie zatrzasku wejściowego

Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening
Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening

Duży Obraz :  Lekki rdzeń dzielony Przekładnik prądowy 5 - 5000A Zamykanie / otwieranie zatrzasku wejściowego Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK751
Zapłata:
Minimalne zamówienie: Negocjacji
Cena: Negotiation
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
Szczegółowy opis produktu
Zakres prądu: 5–5000 A. dane wyjściowe: 0,333 VAC lub 0-0,5 A.
Precyzja: 1.0 Nazwa produktu: Przekładnik z dzielonym rdzeniem
perating Frequency: 50–60 Hz Możliwość dostosowania: Tak
High Light:

dzielony rdzeń ct

,

przekładnik prądowy typu split core

Przekładnik prądowy z dzielonym rdzeniem serii SCTK751 z wejściem od 5 do 5000 A i funkcją zamykania / otwierania zatrzaskowego, dokładność 1,0

Seria SCTK751 przekładników prądowych z dzielonym rdzeniem została zaprojektowana do szybkiej i łatwej instalacji. Konstrukcja z dzielonym rdzeniem umożliwia bezkontaktowe pomiary prądu za pomocą indukcji pola magnetycznego bez odłączania obwodów kabli do instalacji przekładników prądowych. Ta metoda pozwala na bezpieczniejszy, łatwiejszy i przenośny pomiar prądu.

Parametr elektryczny

Częstotliwość 50–60 Hz
Znamionowe wejście 5A-5000A
Skala 10% In-130% In
Znamionowa moc wyjściowa 0,333 V (prąd przemienny) lub 0–500 mA
Stosunek ± 1,0 %
Kąt fazowy ≤ ± 90 min
Wytrzymałość dielektryczna 2,5 kV / 1 mA / 1 min
Rezystancja izolacji DC500 V / 100 MΩ min

Parametr mechaniczny

Walizka PC / UL94-V0
Zwojnica PBT
Rdzeń Permalloy
Struktura wewnętrzna Epoksydowa
Budowa Wiązanie
Temp. Pracy -25 ℃ ~ + 75 ℃
Wilgotność pracy ≤85%
Połączenie wyjściowe UL1015 22AWG Drut (drut dwużyłowy) 2,0m

Funkcje:

  1. Zakres testowy: od 5 do 5000 A prądu przemiennego, wyjście 0,333 V lub 0-0,5 A.
  2. Konstrukcja z dzielonym rdzeniem, bezpieczna, łatwa w instalacji, przenośna
  3. Szerokie okno wewnętrzne, umożliwiające zaciskanie dużych kabli lub szyn zbiorczych
  4. Przetwornik prądowy prądu przemiennego z przekładnią prądową o napięciu szeregowym
  5. Przekładnik prądowy z dzielonym rdzeniem z przeplecioną konstrukcją złącza i zawiasu
  6. Szeroka gama rozmiarów, aby pomieścić wszystkie istniejące instalacje

Aplikacje:

  1. Linie elektryczne i urządzenia do pomiaru, kontroli i ochrony prądu
  2. Mierzy przepływ prądu przemiennego do silników elektrycznych, oświetlenia, urządzeń klimatyzacyjnych itp
  3. Kompatybilny z systemami kontroli temperatury HVAC, zarządzania energią, systemami automatyki budynkowej

Wybór typu

P / N

Znamionowe wejście

(ZA)

Wyjście (mA / V)

Precyzja

Wymiary (mm / cal)

ZA

b

do

re

mi

SCTK751A

5-200A

(5, 10, 30, 50, 75, 100, 125, 150, 200)

0-13.3mA

0,333 V.

1.0

50,8

(2.00)

53,3

(2,09)

15,0

(0,59)

19,1

(0,75)

19,1

(0,75)

SCTK751B

10–400 A.

(10 50, 75, 155, 200, 200, 250, 300, 400)

0–26,6 mA

0,333 V.

1.0

59,6

(2,35)

62,7

(2.47)

21,0

(0,83)

19,1

(0,75)

19,1

(0,75)

SCTK751C

50–630 A.

(50 100,125,200,250,400,600,630)

0-66,6 mA

0,333 V.

1.0

82,5

(3,25)

85,1

(3,35)

25,6

(1.01)

31,8

(1,25)

31,8

(1,25)

SCTK751D

100-2000 A.

(100,250,400,630,800 A, 1000,2000)

0-200 mA

0,333 V.

1.0

121,0

(4,76)

127,0

(5,00)

30,4

(1.19)

50,8

(2.00)

50,8

(2.00)

SCTK751E

200–3000 A.

(200,250,400,630,1500,2500,3000)

0–300 mA

0,333 V.

1.0

118,0

(4,65)

133,0

(5,24)

24,0

(0,94)

68,0

(2.68)

80,0

(3.15)

SCTK751F

400–5000 A.

(400,800,1000,1500,2000,3000,5000)

0-500 mA

0,333 V.

1.0

146,0

(5,75)

190,5

(7,50)

35,6

(1.40)

76,2

(3,00)

127,0

(5,00)

Instrukcje stosowania

Uwagi: Specyfikacje produktu można dostosować
