Czarny, dzielony rdzeń, czujnik prądowy Struktura obwodu magnetycznego Wysoka precyzja

Negocjacji
MOQ
negotiable
Cena £
Black Split Core Current Sensor Magnetic Circuit Structure High Precision
cechy Galeria opis produktu Rozmawiaj teraz.
cechy
specyfikacje
Zakres prądu: 5 ~ 630 A.
dane wyjściowe: 0,333 V (prąd przemienny) lub 0–500 mA
Klasa: 0,5、1,0、3,0
Skala: 10% w-130% w
Struktura obwodu magnetycznego: Połączony typ
Częstotliwość: 50 Hz - 2 kHz
Możliwość dostosowania: Tak
Podkreślić:

podzielony rdzeń ct

,

przekładnik prądowy typu split core
Podstawowe informacje
Miejsce pochodzenia: CHINY
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK681A
Zapłata
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T/T
Możliwość Supply: 10000 / MIESIĄC
opis produktu

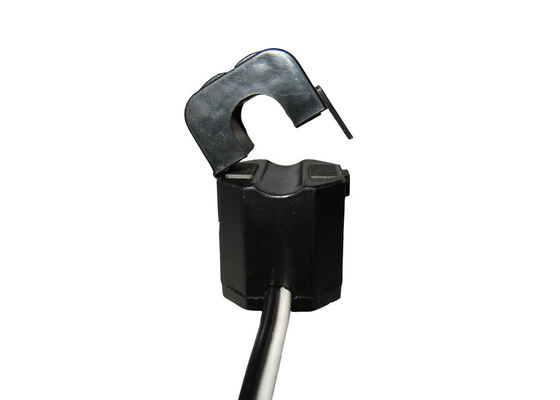

SCTK681A Przekładniki prądowe z dzielonym rdzeniem serii 5A-630A RoHS o mocy wyjściowej 0,333 VAC lub 0–500 mA

Przekładnik prądowy z dzielonym rdzeniem serii SCTK681A

  • Zakres testowy: od 5 do 630 A prądu przemiennego, wyjście od 0 do 0,333 V, od 0 do 500 mA
  • Został specjalnie zaprojektowany, aby ułatwić ich instalację w nowych lub już istniejących sieciach.
  • Mogą być instalowane bez otwierania jakiegokolwiek kabla lub obwodu szyn zbiorczych.
  • Wewnętrzny precyzyjny rezystor na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie bezpieczne napięcie wyjściowe.
  • Może zaoszczędzić czas i koszty instalacji.


Aplikacje:

  1. Urządzenie zabezpieczające przekaźnik.
  2. Pomiar prądu i mocy dla silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, urządzeń klimatyzacyjnych i automatyki - systemu sterowania.
  3. Pomiar prądu, monitorowanie i ochrona instalacji elektrycznej i sprzętu.

Parametr elektryczny

Częstotliwość 50–2 kHz
Znamionowe wejście 5A-630A
Skala 10% In-130% In
Znamionowa moc wyjściowa 0,333 V (prąd przemienny) lub 0–500 mA
Stosunek ≤ ± 1,0%
Kąt fazowy ≤ ± 60 min
Wytrzymałość dielektryczna 2,5 kV / 1 mA / 1 min
Rezystancja izolacji DC500 V / 100 MΩ min

Parametr mechaniczny

Walizka PA / UL94-V0
Zwojnica PBT
Rdzeń Stal krzemowa
Struktura wewnętrzna Epoksydowa
Budowa Wiązanie
Temp. Pracy －25 ℃ ～ ＋ 75 ℃
Wilgotność pracy ≤85%
Połączenie wyjściowe UL1015 20AWG Drut (drut podwójny) 2,5m


Wybór typu

P / N

Znamionowe wejście

(ZA)

Wyjście (mA / V) Precyzja Wymiary (mm / cal)
Ø ZA b do
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0–25 mA

0,333 V.

0,5, 0,1, 33,0

5.0

(0.20)

31,5

(1.24)

19,5

(0,77)

21,0

(0,83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0–50 mA

0,333 V.

0,5, 0,1, 33,0

10,0

(0,39)

41,0

(1.61)

24,0

(0,94)

26,5

(1,04)

SCTK681A-016

5-150 A.

(5,10,50,100,150)

0–100 mA

0,333 V.

0,5, 0,1, 33,0

16,0

(0,63)

45,5

(0,22)

29,0

(1.14)

31,5

(1.24)

SCTK681A-024

10–250 A.

(10,50,100,200,250)

0-200 mA

0,333 V.

0,5, 0,1, 33,0

24,5

(0,96)

65,0

(2,56)

45,0

(1,77)

40,0

(1,57)

SCTK681A-035

10–630 A.

(20 100,250,400,600)

0-500 mA

0,333 V.

0,5, 0,1, 33,0

35,7

(1.41)

81,5

(3.21)

57,0

(2.24)

51,0

(2.01)




Uwagi: Specyfikacje produktu można dostosować

Etykietka:

split core ct

split core type current transformer

split core current sensor

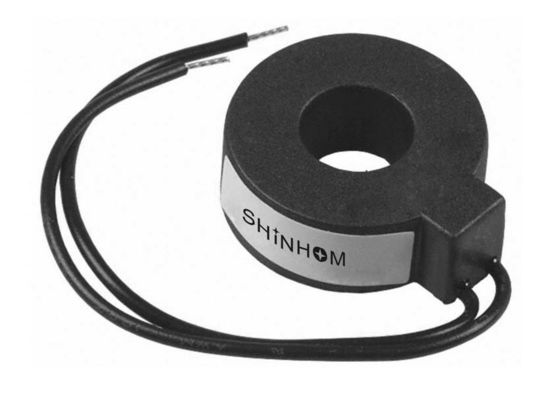

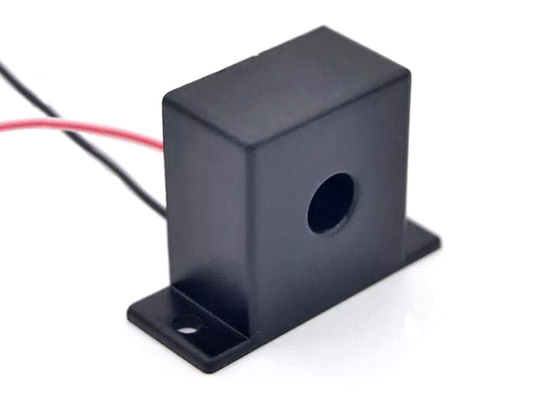

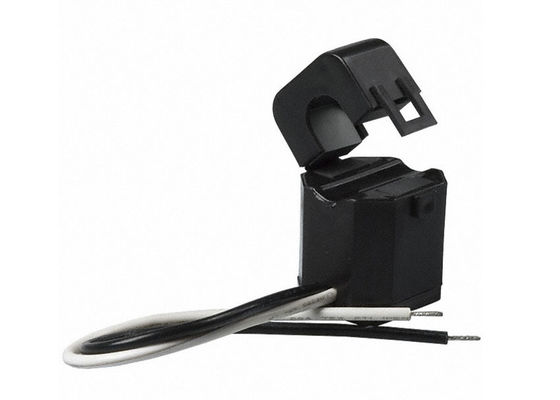

Polecane produkty
