Name: Wysokoprądowy wspólny tryb dławika Cewka dławikowa Fliter z rdzeniem ferrytowym
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: SQD1211
Availability: InStock

cechy Galeria opis produktu Poprosić o wycenę

cechy

specyfikacje

Impedancja: 750Ω min.

Częstotliwość testowa: 100 MHz

drut: 0,6 mm

Obraca współczynnik: 1: 1

Rdzeń: Ferrytowy rdzeń

Temperatura pracy: Od -40ºC do + 125ºC

Podkreślić:

dławiki toroidalne w trybie wspólnym

dławik sieciowy w trybie wspólnym

Podstawowe informacje

Miejsce pochodzenia: CHINY

Nazwa handlowa: Shinhom

Orzecznictwo: RoHS

Numer modelu: SQD1211

Zapłata

Szczegóły pakowania: Pudełko tekturowe

Czas dostawy: 4 ~ 8 tygodni

Zasady płatności: T/T

Możliwość Supply: 1000000 / MIESIĄC

Galeria

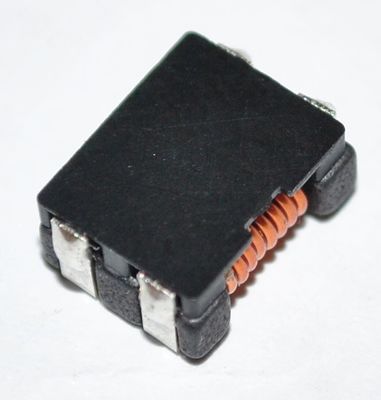

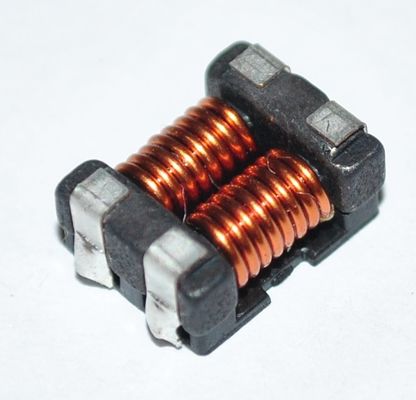

Wysokoprądowy wspólny tryb dławika Cewka dławikowa Fliter z rdzeniem ferrytowym

opis produktu

Wysokoprądowa cewka dławikowa trybu wspólnego, fliter trybu wspólnego

SPECYFIKACJA ELEKTRYCZNA:

Impedancja: 750 Ω Min przy 100 MHz (1000 Ω Typ)
DCR: 14mΩ Maks
IDC: 6A maks
Rezystancja izolacji: 10 MΩ Min
Napięcie znamionowe: 50 VDC maks
Temperatura pracy: od -40 ℃ do + 125 ℃
Temperatura przechowywania: od -40 ℃ do + 125 ℃

CECHY:

Zastosowano ekskluzywny zamknięty rdzeń magnetyczny typu kwadratowego zaprojektowany jako ekskluzywny rdzeń, dzięki czemu może być mały, zachowując te same cechy.
Niski profil sprawia, że jest optymalny do montażu powierzchniowego.
Doskonała charakterystyka impedancji, dzięki czemu doskonale tłumi szumy w trybie wspólnym.
Seria obejmuje produkty o dużych prądach do 8 A, dzięki czemu są kompatybilne z różnymi liniami prądu stałego.
Obejmuje szeroki zakres temperatur roboczych od –40 do + 125 ° C.

PODANIE:

Przeciwdziałanie hałasowi we wspólnym trybie dla kontrolera elektronicznego Linie prądu stałego i linie zasilania samochodowego sprzętu multimedialnego i różnych urządzeń elektronicznych.
