Dom /Produkty/Dławik w trybie wspólnym/Antyzakłóceniowy rdzeń ferrytowy Cewka indukcyjna w trybie wspólnym Wysokie nasycenie

Antyzakłóceniowy rdzeń ferrytowy Cewka indukcyjna w trybie wspólnym Wysokie nasycenie

5000szt
MOQ
negotiable
Cena £
Antyzakłóceniowy rdzeń ferrytowy Cewka indukcyjna w trybie wspólnym Wysokie nasycenie
cechy Galeria opis produktu Poprosić o wycenę
cechy
specyfikacje
Impedancja: 40Ω do 2700Ω
Rdzeń: Ferryt
Instalacja: SMT
Podanie: Zasilacze impulsowe i inwertery solarne
temperatura robocza: Od -40 ℃ do + 105 ℃
Temperatura przechowywania: Od -40 ℃ do + 105 ℃
Podkreślić:

Cewka przeciwzakłóceniowa w trybie wspólnym

,

cewka indukcyjna z rdzeniem ferrytowym w trybie wspólnym

,

filtry EMI cewka w trybie wspólnym
Podstawowe informacje
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SQD
Zapłata
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T / T
Możliwość Supply: 1000000 / MIESIĄC
opis produktu
Dławik w trybie wspólnym SMD, cewka indukcyjna w trybie wspólnym

Dławik trybu wspólnego (CM), w którym dwie cewki są uzwojone na jednym rdzeniu, jest przydatny do tłumienia zakłóceń elektromagnetycznych (EMI) i zakłóceń częstotliwości radiowych (RFI) z linii zasilających oraz do zapobiegania nieprawidłowemu działaniu urządzenia energoelektronicznego.Przepuszcza prądy różnicowe (równe, ale przeciwne), blokując prądy wspólne. Strumień magnetyczny wytwarzany przez prądy różnicowe (DM) w rdzeniu ma tendencję do wzajemnego znoszenia się, ponieważ uzwojenia są sprzężone ujemnie.Tak więc dławik wykazuje małą indukcyjność lub impedancję dla prądów DM.Zwykle oznacza to również, że rdzeń nie nasyci się przy dużych prądach DM, a maksymalny prąd znamionowy jest zamiast tego określany przez efekt cieplny rezystancji uzwojenia.Prądy CM mają jednak wysoką impedancję ze względu na połączoną indukcyjność uzwojeń o dodatnim sprzężeniu.
Dławiki CM są powszechnie stosowane w zastosowaniach przemysłowych, elektrycznych i telekomunikacyjnych do usuwania lub zmniejszania szumów i związanych z nimi zakłóceń elektromagnetycznych.

Cechy produktu:
  • Szeroki zakres mocy i zakres prądu
  • Wysokie nasycenie
  • Wysoka wydajność
  • Dobra wydajność przeciwzakłóceniowa


Aplikacje:
  • Używany jako filtry EMI
  • Szeroko stosowany w różnych zasilaczach impulsowych i falownikach solarnych



SPECYFIKACJA:

  • IDC Max: Określony po nałożeniu
  • Testowanie: (dopuszczalne równoważne) Induktancja: HP4284A
  • Temperatura pracy: -40 ℃ do + 105 ℃
  • Temperatura przechowywania: -40 ℃ do + 105 ℃

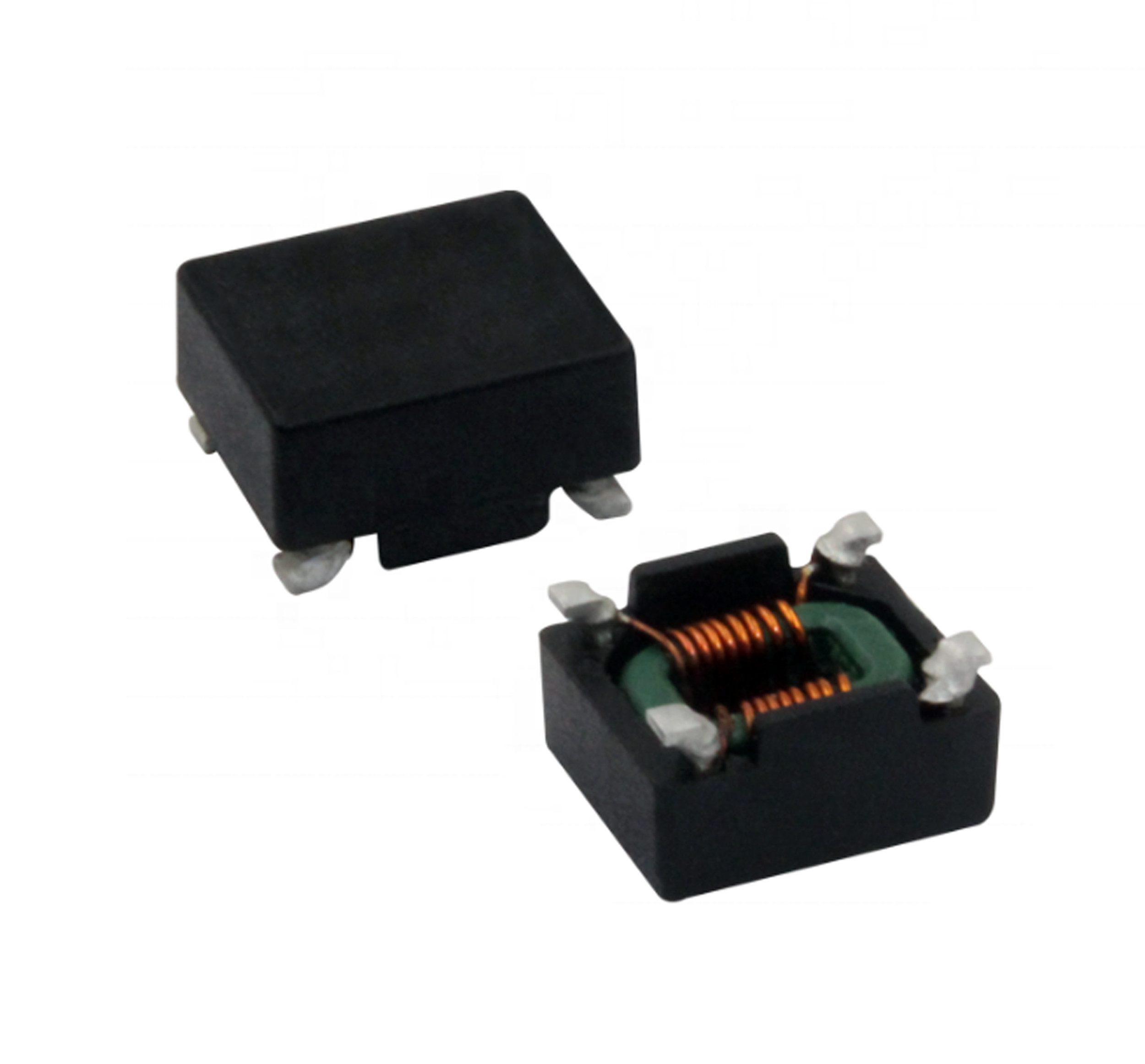

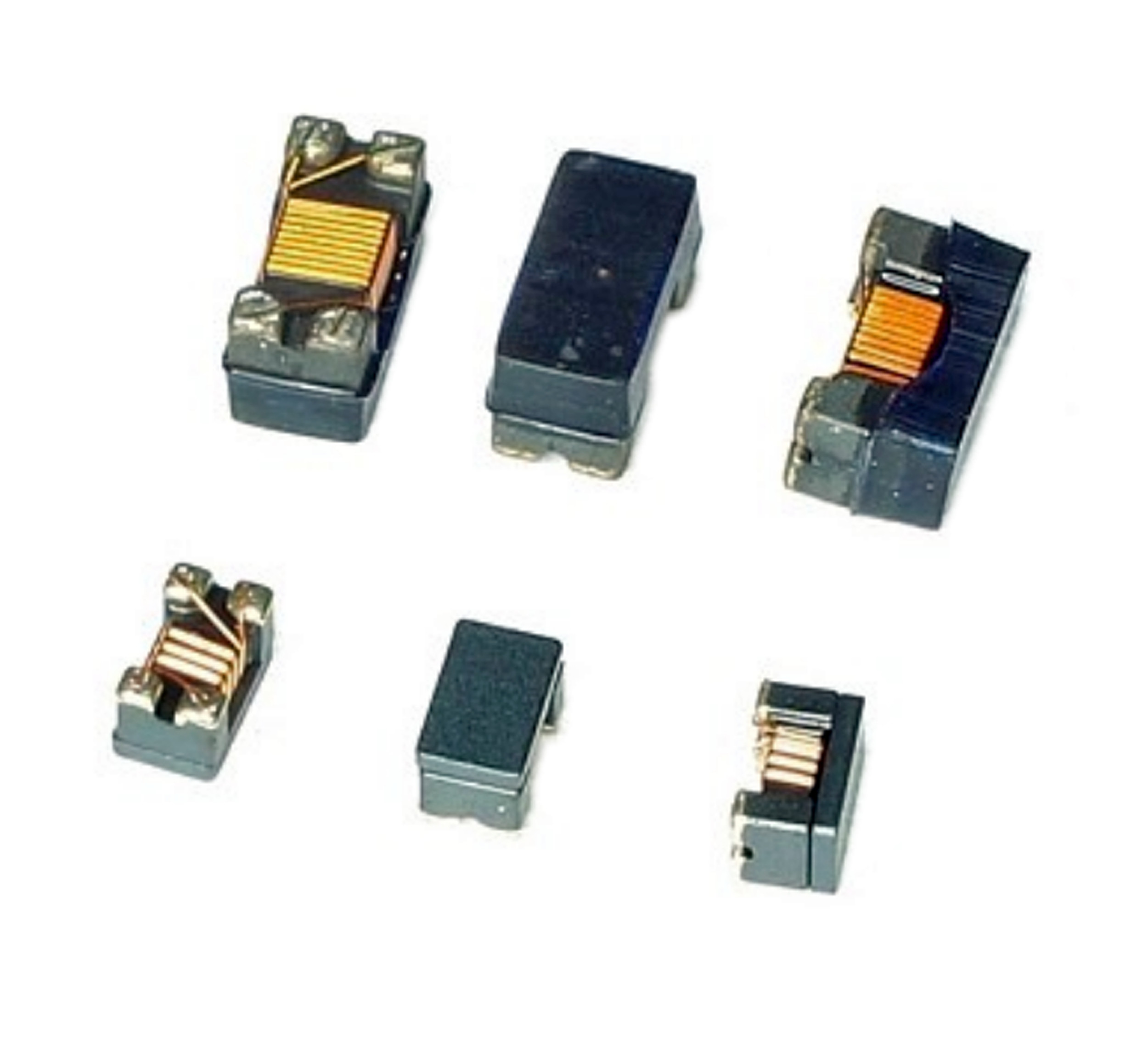

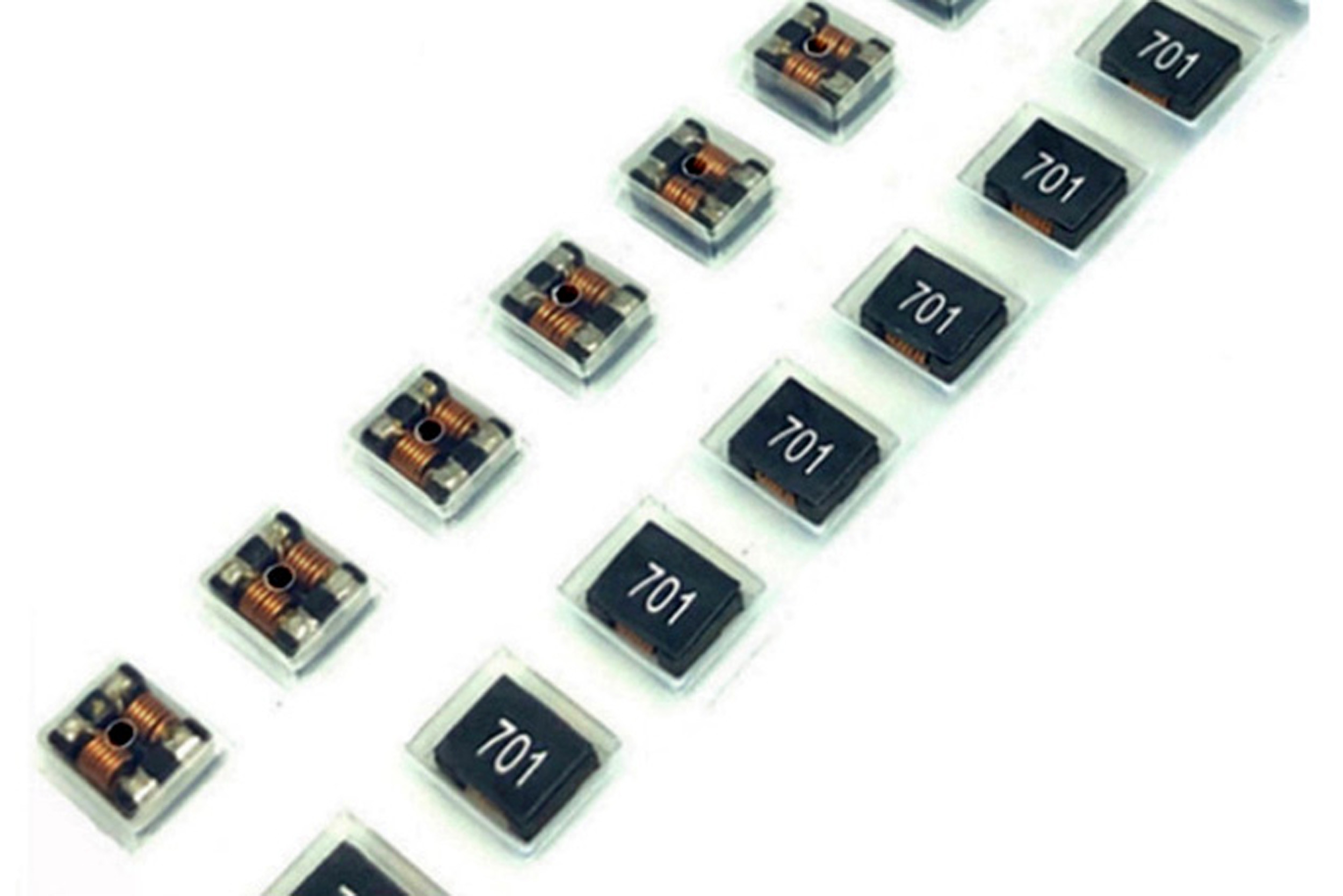

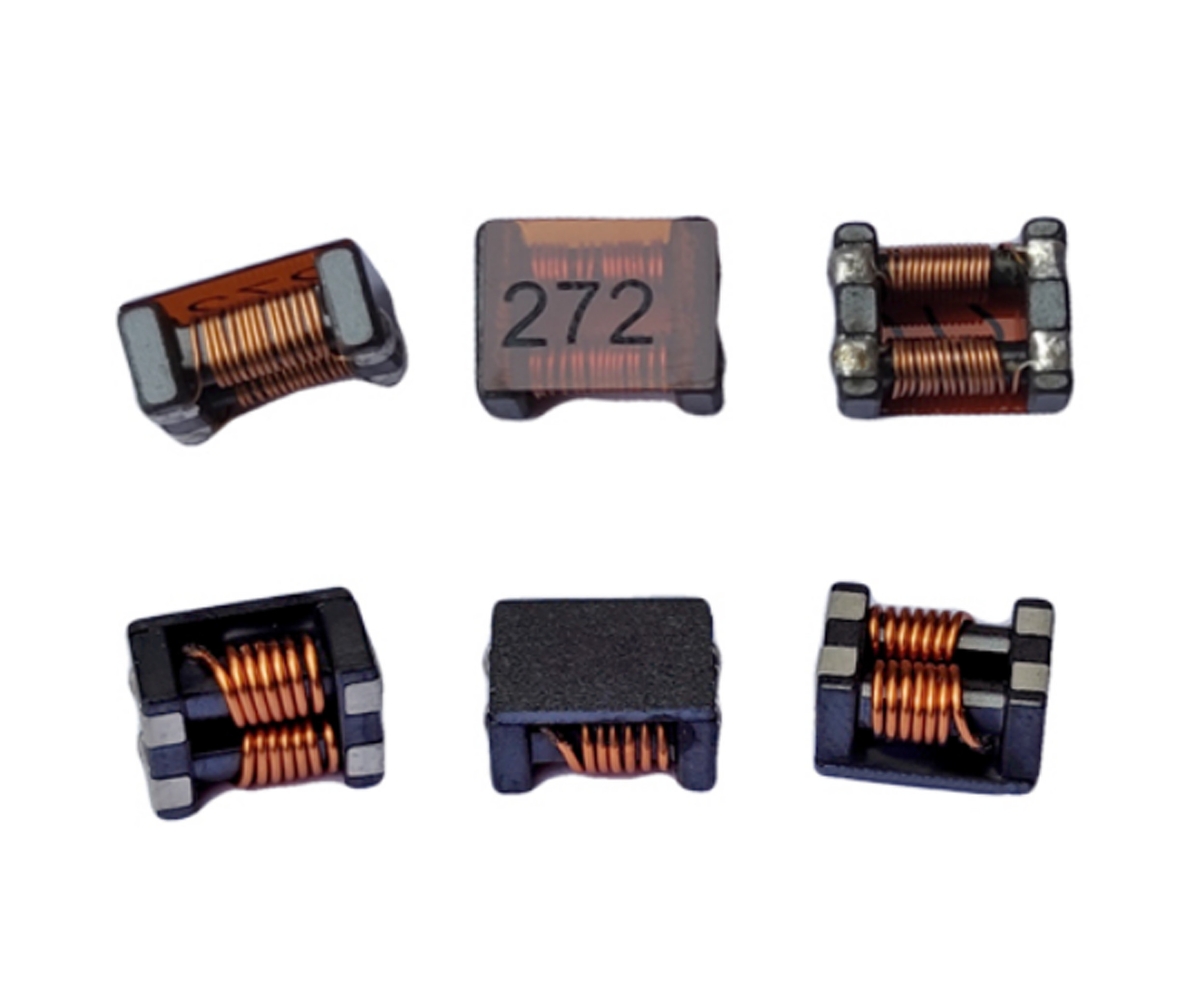

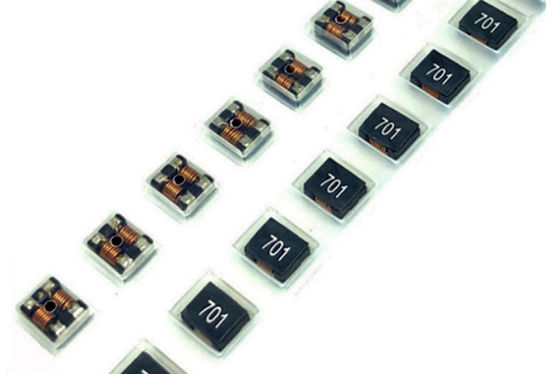

Antyzakłóceniowy rdzeń ferrytowy Cewka indukcyjna w trybie wspólnym Wysokie nasycenie 0Antyzakłóceniowy rdzeń ferrytowy Cewka indukcyjna w trybie wspólnym Wysokie nasycenie 1


Uwaga: Specyfikacje produktu można dostosować.
Etykietka:

common mode power line choke

common mode toroidal chokes

common mode inductor
