Zabezpieczenie przekaźnika Budowa transformatora prądu dzielonego Samoblokujący

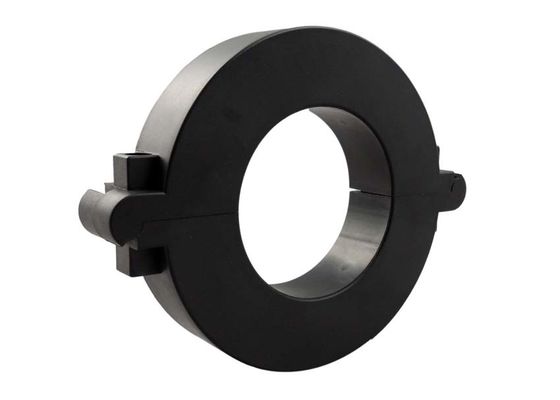

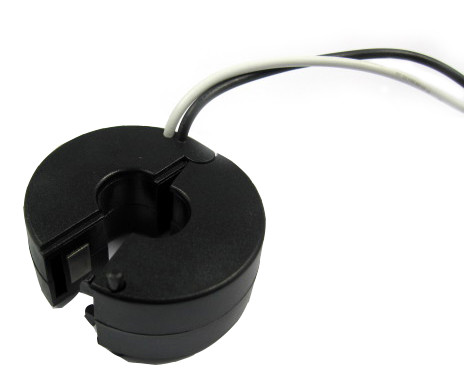

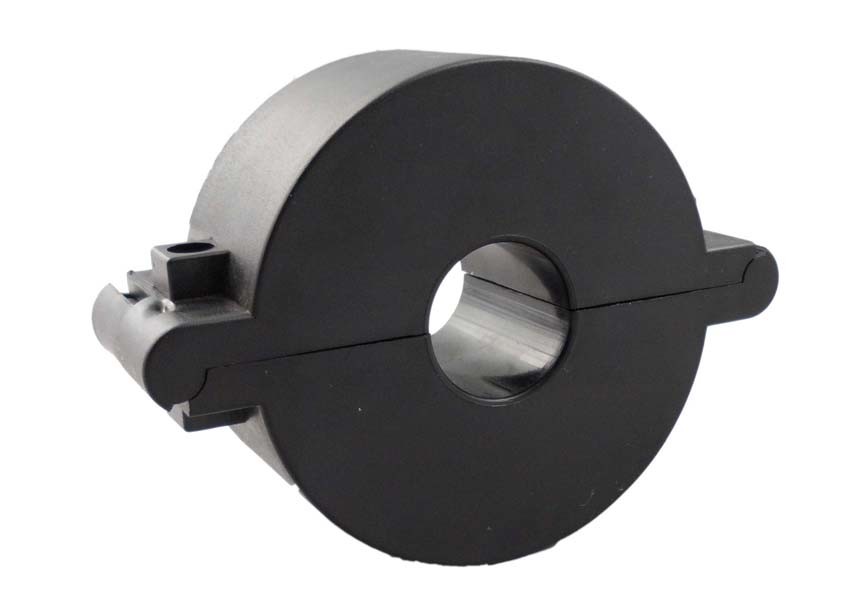

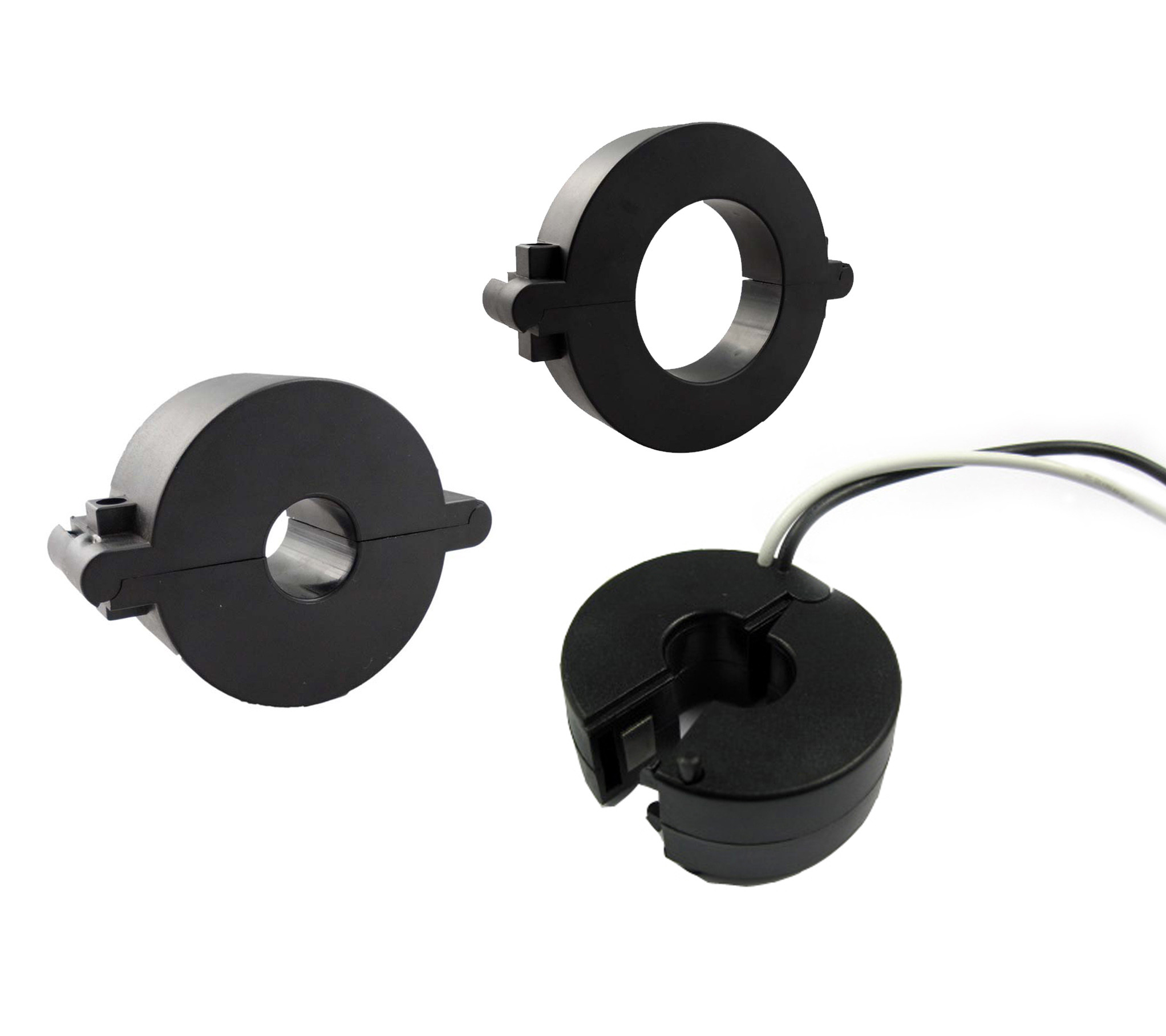

Relay Protection Split Current Transformer Tie Construction Self Locking
Relay Protection Split Current Transformer Tie Construction Self Locking Relay Protection Split Current Transformer Tie Construction Self Locking Relay Protection Split Current Transformer Tie Construction Self Locking Relay Protection Split Current Transformer Tie Construction Self Locking

Duży Obraz :  Zabezpieczenie przekaźnika Budowa transformatora prądu dzielonego Samoblokujący Najlepsza cena

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: Shinhom
Orzecznictwo: RoHS
Numer modelu: Seria SCTK661
Zapłata:
Minimalne zamówienie: negocjacja
Cena: Negotiation
Szczegóły pakowania: Karton
Czas dostawy: 4 ~ 8 tygodni
Zasady płatności: T / T
Możliwość Supply: 10000 / miesiąc
Szczegółowy opis produktu
Zakres prądu: 0,5 ~ 630A Wynik: 0-500mA / 0,333V(AC)
Klasa: 0,2、0,5、1,0 Okno wewnętrzne: 8,0 - 32,0 mm
Budowa: Wiązanie Możliwość dostosowania: tak
High Light:

Zabezpieczenie przekaźnika dzielony transformator prądowy

,

dzielony transformator prądowy w konstrukcji wiązania

,

samoblokujący się dzielony transformator prądowy

Czujnik prądu dzielonego rdzenia 630A / 0,5A, konfigurowalne urządzenie zabezpieczające przekaźnika

Przekładniki prądowe z dzielonym rdzeniem zostały specjalnie zaprojektowane, aby ułatwić ich instalację w nowych lub już istniejących sieciach. Mogą być instalowane bez otwierania jakiegokolwiek obwodu kablowego lub szynowego.Wewnętrzny precyzyjny rezystor umieszczony na uzwojeniu wtórnym przekładnika prądowego zapewnia niskie bezpieczne napięcie wyjściowe.Zastosuj do pomiaru prądu, monitorowania i ochrony instalacji i urządzeń elektrycznych. Pomiar prądu i mocy silników elektrycznych, oświetlenia, sprężarki powietrza, systemu ogrzewania i wentylacji, sprzętu klimatyzacyjnego i systemu sterowania automatyką.Urządzenie monitorujące prąd, moc i energię.Urządzenie zabezpieczające przekaźnik.

Cechy:

  • Struktura samoblokującego, bezpiecznego, łatwego w instalacji, przenośnego
  • Szerokie okno wewnętrzne, umożliwiające mocowanie dużych kabli lub szynoprzewodów
  • Szeroka gama rozmiarów, aby pomieścić wszystkie istniejące instalacje


Aplikacje:

  • Pomiar, monitorowanie i ochrona prądu okablowania i sprzętu elektrycznego.
  • Pomiar prądu i mocy silników elektrycznych, oświetlenia, sprężarki powietrza, instalacji grzewczej i wentylacyjnej, urządzeń klimatyzacyjnych i automatyki – system sterowania.
  • Urządzenie monitorujące prąd, moc i energię.
  • Urządzenie zabezpieczające przekaźnik.


Parametr elektryczny

Częstotliwość 50-60Hz
Znamionowe wejście 0,5A-630A
Skala 10%In-130%In
Znamionowa moc wyjściowa 0,333V (AC) lub 0-500mA
Stosunek ≤± 0,1%
Kąt fazowy ≤ ± 30 min
Wytrzymałość dielektryczna 2,5 kV/1 mA/1 min
Rezystancja izolacji DC500V/100MΩmin


Parametr mechaniczny

Sprawa PC /UL94-V0
Zwojnica PC
Rdzeń Permalloy
Struktura wewnętrzna epoksydowe
Budowa Wiązanie
Temperatura pracy -25℃~+75℃
Wilgotność pracy ≤85%
Połączenie wyjściowe Przewód UL1015 22AWG (drut skręcony) 2,5m



Wybór typu

Nr części

Znamionowe wejście

(A)

Wyjście (mA/V) Precyzja Wymiary (mm/cale)
        A b C D mi
SCTK661A-008

0,5-50A

(1,5,10,30,50)

0-50mA

0,333V

0,2,0,5,1,0

36,0

(1.42)

22,0

(0,87)

20,0

(0.79)

8,0

(0.31)

2500

(100)

SCTK661B-013

1-100A

(5,10,50,75,100)

0-100mA

0,333V

0,2,0,5,1,0

45,0

(1.77)

22,0

(0,87)

20,0

(0.79)

13,0

(0,51)

2500

(100)

SCTK661C-019

5-250A

(10100200250400)

0-200mA

0,333V

0,2,0,5,1,0

60,0

(2.36)

22,0

(0,87)

20,0

(0.79)

19,0

(0.75)

2500

(100)

SCTK661D-023

5-400A

(10100200250400)

0-200mA

0,333V

0,2,0,5,1,0

60,0

(2.36)

22,0

(0,87)

20,0

(0.79)

23,0

(0,91)

2500

(100)

SCTK661E-032

10-630A

(20 100 250 400 600 600)

0-500mA

0,333V

0,2,0,5,1,0

76,0

(2.99)

22,0

(0,87)

20,0

(0.79)

32,0

(1.26)

2500

(100)


Zabezpieczenie przekaźnika Budowa transformatora prądu dzielonego Samoblokujący 0
Uwagi: Specyfikacje produktu można dostosować
