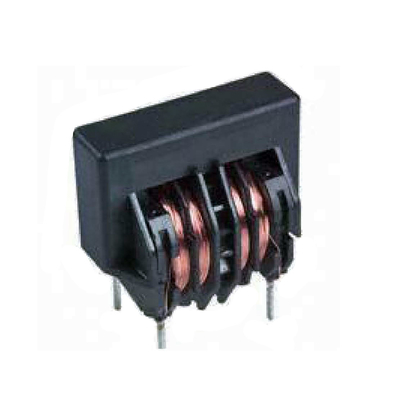

Głównie stosowane czyszczenia dla rozwiązań filtrów EMC-UT

Kluczowe cechy

• Wysoka częstotliwość rezonansu: Uzyskane dzięki precyzyjnej technologii nawijania 2-sekcyjnego.

• Bardzo niskie wyciekiStruktura zamkniętego rdzenia minimalizuje wyciek strumienia.

• Duża trwałość: Wysoka wytrzymałość impulsu (przetestowana przy 2500 VAC/5mA).

• Zmniejszenie hałasu: Niski hałas w przypadku wrażliwych zastosowań.

• Gotowy do produkcji: Kompatybilny z procesami lutowania falowym.

• Środowiskowe: konstrukcja nadająca się do recyklingu (bez kapsuł/klejów), w pełni zgodna z RoHS.

• Szeroki zakres działania: tolerancja temperatury od -40°C do +105°C

Krytyczne parametry

• Napęd nominalny: 250 VAC

• Wskaźnik obrotowy: 1:1 ± 2%

• Badanie Hi-Pot: 2500VAC/5mA/2 sek

• Indukcja Tolerancja: Wartość minimalna gwarantowana w temperaturze 20°C

Cechy fizyczne

• Wymiary (mm): 21,5±1,0 (L) × 15,0±0,5 (W) × 13,0±0,5 (H)

• Otwory do montażu: 4×φ1.2±0,1 mm (róg), 4×φ0,8±0,1 mm (wewnętrzny)

• Waga: 10 g (typowy)

Wnioski

• Zasoby zasilania: Eliminacja EMI w jednostkach zasilania w trybie przełącznikowym (np. serwerowe jednostki zasilania).

• Systemy oświetleniowe: Filtrowanie hałasu dla elektronicznych balastów w lampach LED/fluorescencyjnych.

• Elektronika przemysłowa: Eliminacja zakłóceń w trybie wspólnym w napędach silników.

• Energia odnawialna: Inwertery podłączone do sieci wymagające stabilnego filtrowania wysokiego napięcia.

• Produkcja samochodowa: systemy ładowania pojazdów elektrycznych z rygorystycznymi normami EMC.
